PV-asennusprofiilin liitin, alumiini, anodisoitu musta, 100 mm

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.06 kg

Hinta/ kpl: 0,93 € 0.93

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,74 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehto:

Kappale
Pakkaus: 200 kpl
Pakkaus: 5000 kpl
Pakkaus: 10000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-18-04

suosittele ystävälle

Kuvaus

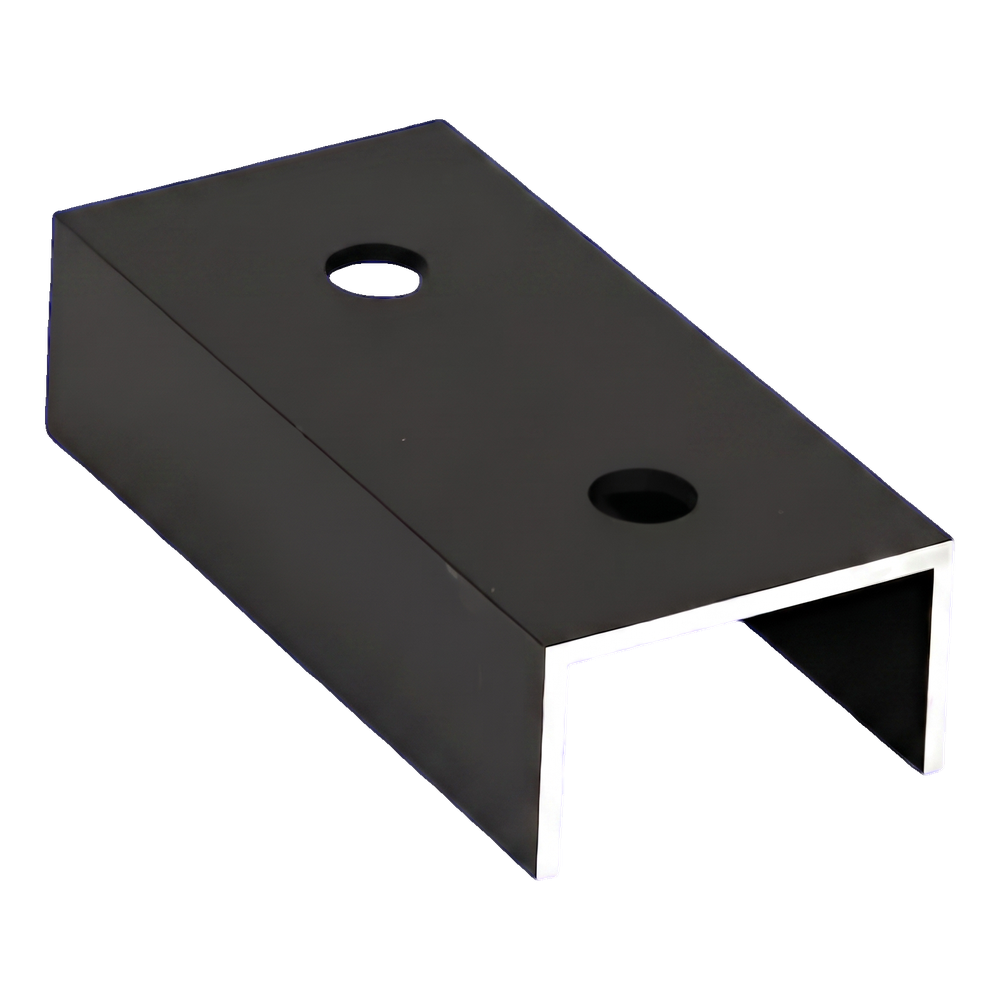

PV-asennusprofiilin liitin, alumiini, anodisoitu musta, 100 mm

PV-profiilin liitin, alumiini, anodisoitu musta, 25x45x25 mm

PV-asennusprofiilin liitin, pituudeltaan 100 mm, on tarkoitettu alumiiniprofiilien jatkamiseen aurinkosähköjärjestelmien rakenteissa. U-profiilin muotoinen osa työnnetään liitettävien profiilien sisään ja kiinnitetään ruuveilla kahden asennusreiän kautta. Valmistettu alumiinista 6060 ja mustaksi anodisoitu, se yhdistää korkean korroosionkestävyyden koko rakenteen esteettiseen, yhtenäiseen ulkonäköön. U-profiili, jonka seinämän paksuus on 2,5 mm, varmistaa jäykän ja vakaan liitoksen, siirtäen tuuli- ja lumikuormia asennuskiskon segmenttien välillä. Vain 0,06 kg painava kappale ei kuormita rakennetta lisää ja helpottaa kuljetusta katolle.

Liittimen edut asennusryhmille

Nopea profiilien liittäminen — riittää työntää U-profiili sisään ja kiristää kaksi ruuvia

Mustaksi anodisoitu alumiini 6060 takaa kestävän korroosionsuojan ilman huoltotarvetta, myös vaativissa sääolosuhteissa

Kaksi asennusreikää sijoitettu symmetrisesti liittimen pituudelle

Alhainen omapaino mahdollistaa osien sujuvan käsittelyn korkealla

Musta viimeistely sopii yhteen tummien profiilien ja aurinkopaneelien kanssa

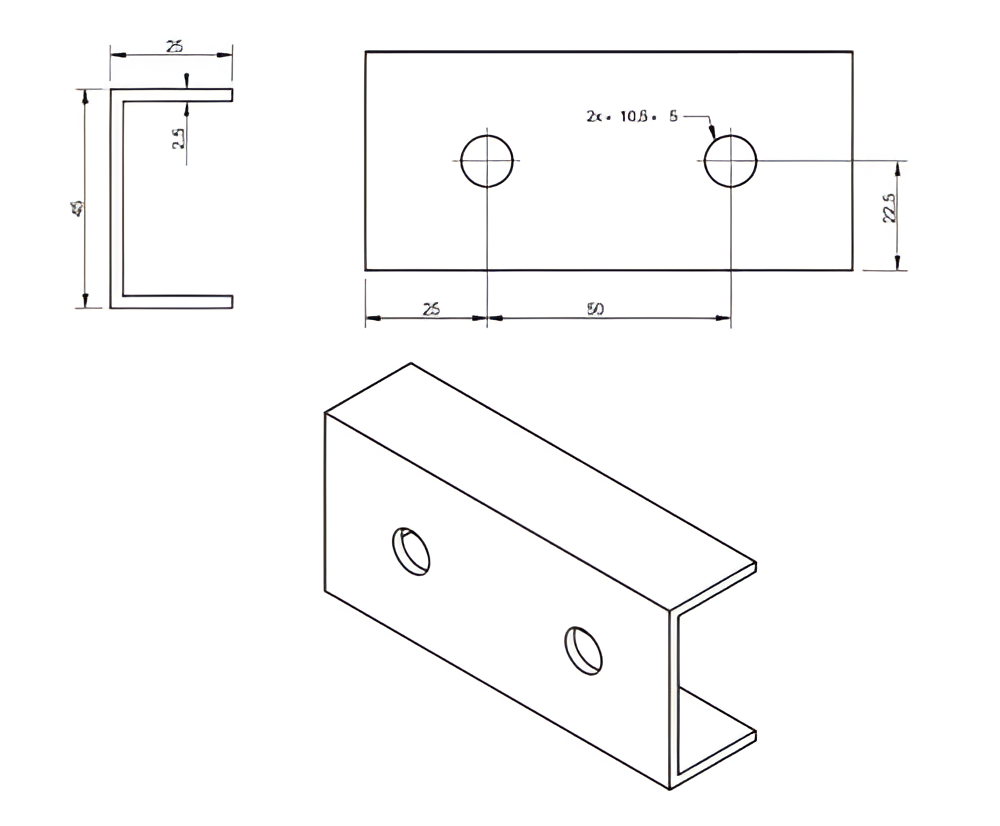

PV-profiilin liittimen mittapiirustus — U-profiilin poikkileikkaus, yläkuva ja isometria

Tekninen piirustus näyttää liittimen kolme kuvaa: U-profiilin poikkileikkauksen, yläkuvan asennusreikien sijainnista sekä valmiin osan isometrian. Kaikki mitat ja rakenteelliset yksityiskohdat löydät alla olevista tekniset tiedot -taulukoista.

Video, joka esittelee PV-asennusprofiilin liittimen

Video, joka esittelee profiilin liittimen käyttöä PV-rakenteessa

Tekniset parametrit

Osan tyyppi	profiilin liitin (U-profiili)
Pituus / säätöalue	100 mm

Mitat

U-profiilin poikkileikkaus	25×45×25 mm
Seinämän paksuus	2,5 mm
Asennusreiät	2× ø10,5 mm

Materiaali ja viimeistely

Materiaali	alumiini 6060
Pinnoite / korroosionkestävyys	musta anodisointi

Muut parametrit

Paino	0,06 kg

Turvallisuus
