PV-kiinnitysprofiilin liitin, alumiini, 100 mm – U-profiili 25×45×25

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.06 kg

Hinta/ kpl: 0,63 € 0.63

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,50 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehto:

Kappale
Pakkaus: 200 kpl
Pakkaus: 5000 kpl
Pakkaus: 10000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-18-01

suosittele ystävälle

Kuvaus

PV-kiinnitysprofiilin liitin, alumiini, 100 mm – U-profiili 25×45×25

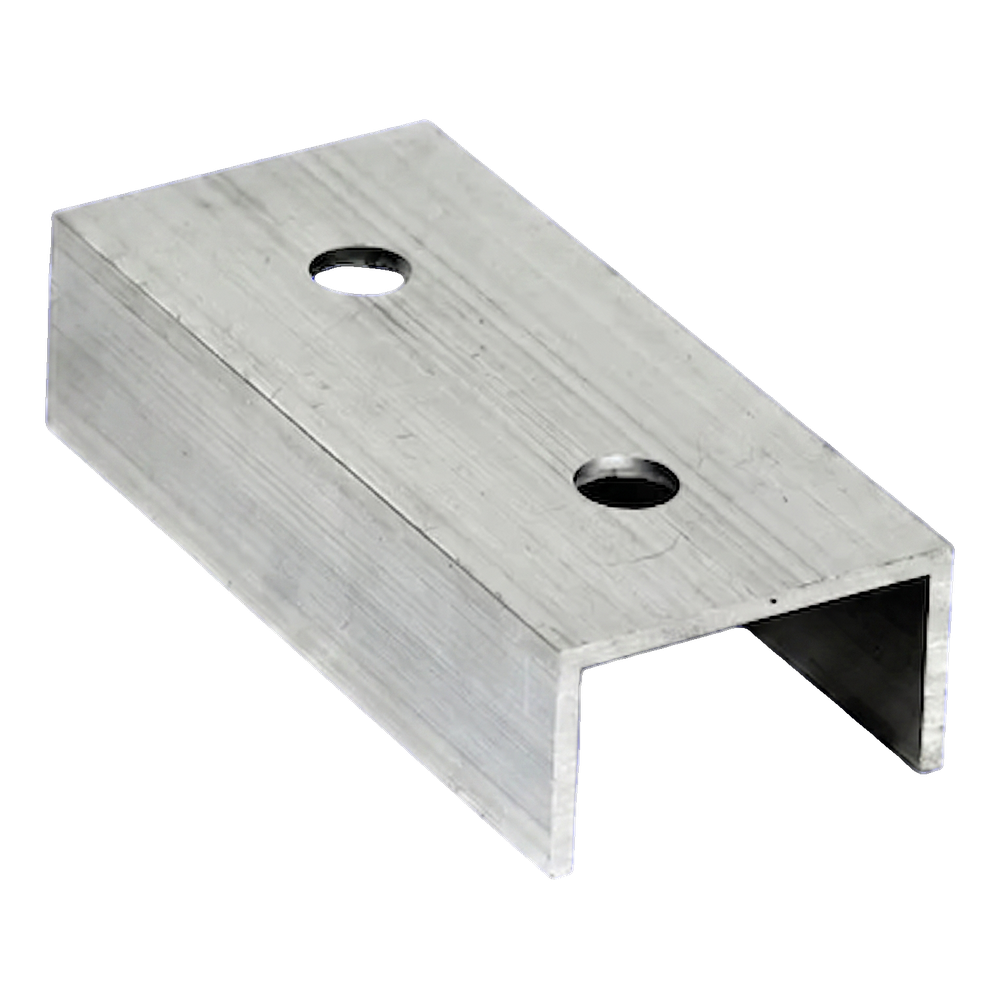

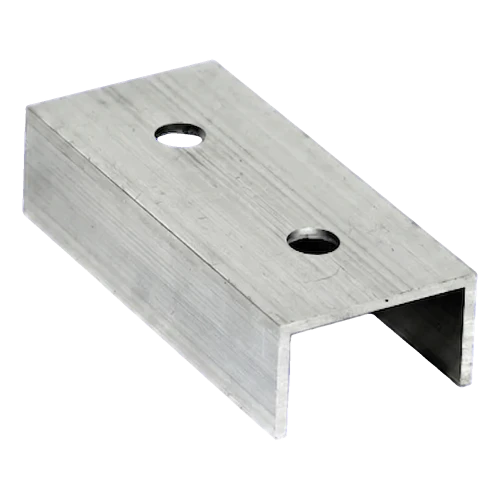

PV-kiinnitysprofiilin liitin, alumiini, 100 mm – isometrinen kuva

100 mm:n kiinnitysprofiilin liitin on kompakti, U-profiilin muotoinen rakenneosa, joka on tarkoitettu aurinkosähköjärjestelmien kiinnitysprofiilien jatkamiseen. Valmistettu alumiinista 6060, se yhdistää keveyden korkeaan korroosionkestävyyteen — lisäsuojausta ei tarvita edes pitkäaikaisessa säärasituksessa. Tarkasti sijoitetut kiinnitysreiät takaavat profiilien luotettavan ruuviliitoksen, ja U-profiili varmistaa vakaan istuvuuden vakiokiskojen sisällä. Liitin on saatavana myös mustaksi anodisoituna versiona, joka tarjoaa lisäsuojaa ympäristövaikutuksilta sekä esteettisen viimeistelyn tummille katoille.

Edut asennustiimille

Alumiini 6060 — luonnollinen korroosionkestävyys ilman lisäsuojapinnoitteiden tarvetta

U-profiili sopii standardin mukaisiin PV-kiinnityskiskoihin — liitin työnnetään suoraan profiiliin ilman erillistä kohdistamista

Erittäin pieni paino — minimaalinen kuormitus rakenteelle ja helppo kuljetettavuus

Kiinnitysreiät mahdollistavat nopean ruuviliitoksen ilman lisätyöstöä

Saatavana mustaksi anodisoitu versio tummille kattopinnoille asennettavaksi

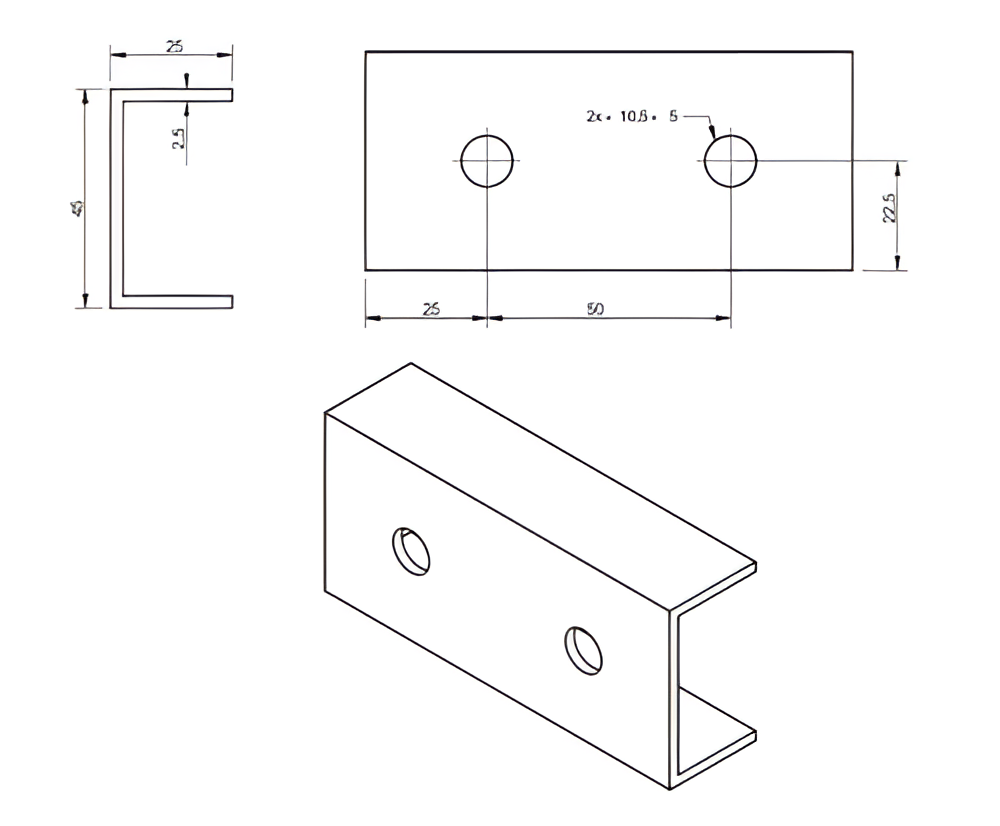

PV-profiiliiliitin 100 mm – tekninen piirustus kolmella näkymällä

Tekninen piirustus esittää liittimen kolme näkymää: U-profiilin poikkileikkauksen seinämän paksuuden merkinnällä, yläkuvan kiinnitysreikien sijoittelusta sekä valmiin osan isometrisen kuvan. Reikien symmetrinen sijoittelu takaa kuormituksen tasaisen jakautumisen koko liitoksen pituudelta.

Video, jossa esitellään PV-rakenteen kiinnitysosat

Video, jossa esitellään aurinkosähköjärjestelmän asennus

Tekniset tiedot

Osan tyyppi	profiiliiliitin (U-profiili)
Pituus / säätöalue	100 mm

Mitat

U-profiili	25×45×25 mm
Seinämän paksuus	2,5 mm
Reikien halkaisija	10,5 mm
Reikien lukumäärä	2
Reikien jakoväli	50 mm

Materiaali ja pinnoite

Materiaali	alumiini 6060
Pinnoite / korroosionkestävyys	luonnostaan korroosionkestävä; saatavana myös mustaksi anodisoitu versio

Muut tiedot

Paino	0,06 kg

Turvallisuus
