PV-maadoitusaluslevy pyöreä umpinainen Ø35 mm – ruostumaton teräs A2

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.002 kg

Hinta/ kpl: 0,13 € 0.13

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,10 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot:

Kpl
Pakkaus: 500 kpl
Pakkaus: 15000 kpl
Pakkaus: 30000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-20-03

suosittele ystävälle

Kuvaus

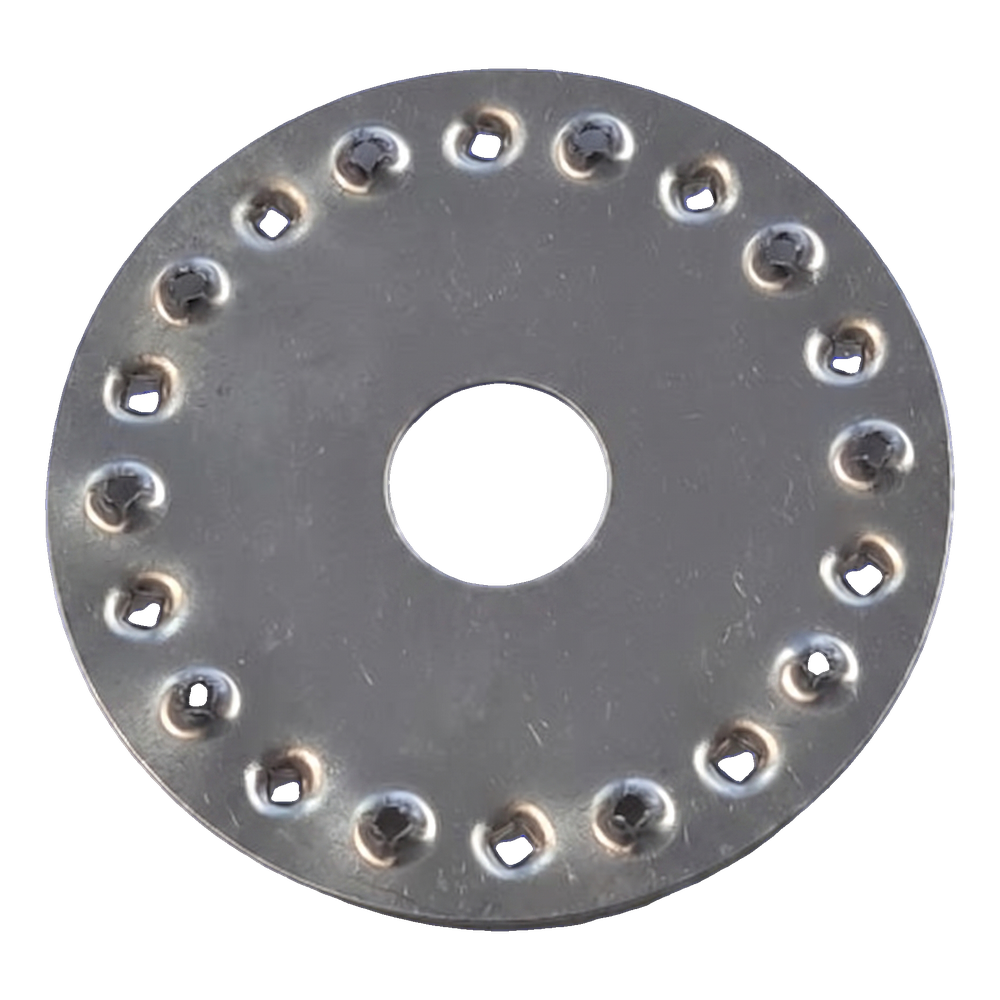

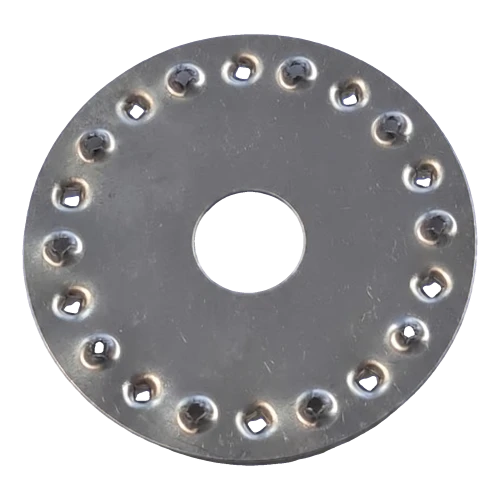

PV-maadoitusaluslevy pyöreä umpinainen Ø35 mm – ruostumaton teräs A2

Pyöreä umpinainen maadoitusaluslevy Ø35 mm ruostumatonta terästä A2 piikeillä

Maadoitusaluslevy, versio III on pyöreä, umpinainen asennusosa, joka on tarkoitettu potentiaalintasaukseen aurinkosähköjärjestelmissä. Sen tehtävänä on varmistaa galvaaninen jatkuvuus PV-moduulien kehysten, rakenneprofiilien ja järjestelmän muiden metalliosien välisissä liitoksissa. Aluslevyn reunalla sijaitsevat tunnusomaiset terävät piikit puhkaisevat ohuen anodisoidun alumiinikerroksen, joka peittää aurinkosähkömoduulien kehykset — kerros toimii eristeenä eikä johda sähkövarauksia. Näin piikit ulottuvat suoraan anodikerroksen alla olevaan alumiiniin muodostaen luotettavan ja kestävän sähköliitoksen. Aluslevy on valmistettu ruostumattomasta teräksestä A2 (1.4301, laatu 304) — austeniittisesta, ei-magneettisesta teräksestä, joka on joustavaa ja kestää jännityksiä. Nikkelilisäyksestä johtuva korkea korroosionkestävyys takaa keskeytymättömän toiminnan kaikissa ympäristöolosuhteissa järjestelmän koko käyttöiän ajan.

Tärkeimmät edut asentajalle

Anodikerroksen puhkaisevat piikit takaavat luotettavan galvaanisen kontaktin ilman kehysten lisäkäsittelyä

Austeniittinen rakenne takaa liitoksen pitkäaikaisen kestävyyden kaikissa sääolosuhteissa

Yleiskäyttöinen keskireikä mahdollistaa nopean asennuksen vakiokiinnikkeillä

Pyöreä, umpinainen rakenne varmistaa piikkien tasaisen puristuksen koko kehän alueella

Pienet mitat mahdollistavat suurten erien kätevän varastoinnin ja kuljetuksen

Video, joka esittelee aurinkosähköjärjestelmien maadoitusaluslevyä

Tekniset parametrit

Osan tyyppi	pyöreä, umpinainen (versio III)
Halkaisija / mitta	Ø35 mm
Reikä	8 mm

Materiaali

Materiaali	ruostumaton teräs A2 – 1.4301 (laatu 304)
Korroosionkestävyys	korkea — austeniittinen, ei-magneettinen teräs, jossa on nikkelilisäys, soveltuu kaikkiin ympäristöolosuhteisiin

Asennus ja käyttö

Asennustapa	mekaaninen — kiristys ruuvilla keskireiän kautta
Yhteensopivat profiilit / rakenteet	anodisoidusta alumiinista valmistetut aurinkosähkömoduulien kehykset, PV-rakenneprofiilit

Fysikaaliset ominaisuudet

Paino	0,002 kg

Turvallisuus
