Päätepuristin H35 L50 - käsittelemätön maadoitustapilla
![[RDY] Päätepuristin H35 L50 - käsittelemätön maadoitustapilla PV-03-38 (1)](/environment/cache/images/productGfx_4278_500_500/RDY-Paatepuristin-H35-L50---kasittelematon-maadoitustapilla-PV-03-38-1.webp?overlay=1)
![[RDY] Päätepuristin H35 L50 - käsittelemätön maadoitustapilla PV-03-38 (1)](/userdata/public/gfx/4278/RDY-Paatepuristin-H35-L50---kasittelematon-maadoitustapilla-PV-03-38-1.png)
![[RDY] Päätepuristin H35 L50 - käsittelemätön maadoitustapilla PV-03-38 (2)](/userdata/public/gfx/4279/RDY-Paatepuristin-H35-L50---kasittelematon-maadoitustapilla-PV-03-38-2.webp)
![[RDY] Päätepuristin H35 L50 - käsittelemätön maadoitustapilla PV-03-38 (3)](/userdata/public/gfx/4280/RDY-Paatepuristin-H35-L50---kasittelematon-maadoitustapilla-PV-03-38-3.png)
![[RDY] Päätepuristin H35 L50 - käsittelemätön maadoitustapilla PV-03-38 (4)](/userdata/public/gfx/4281/RDY-Paatepuristin-H35-L50---kasittelematon-maadoitustapilla-PV-03-38-4.png)
tuote ei saatavilla
lisää toivelistalle
Kuvaus

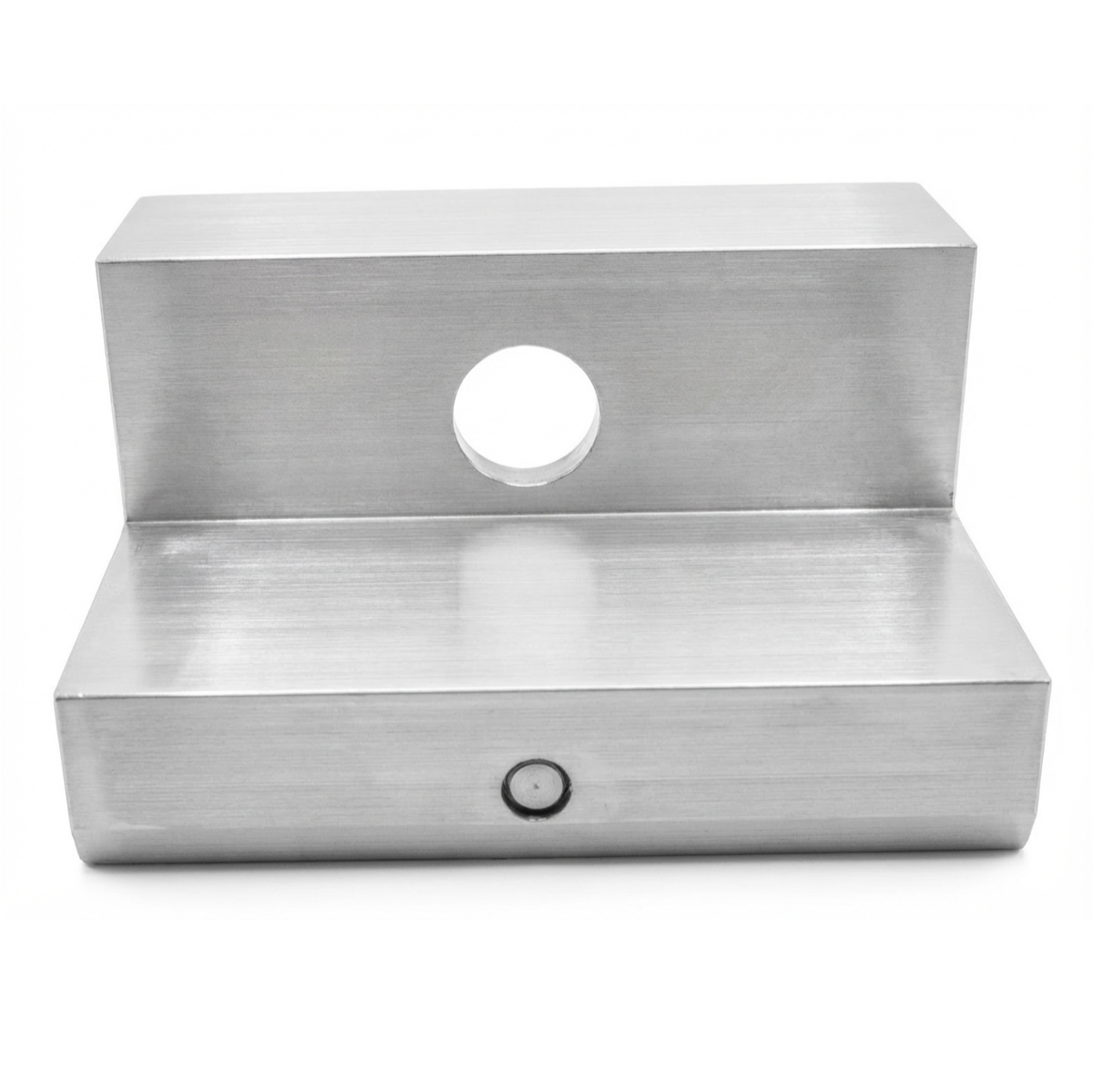

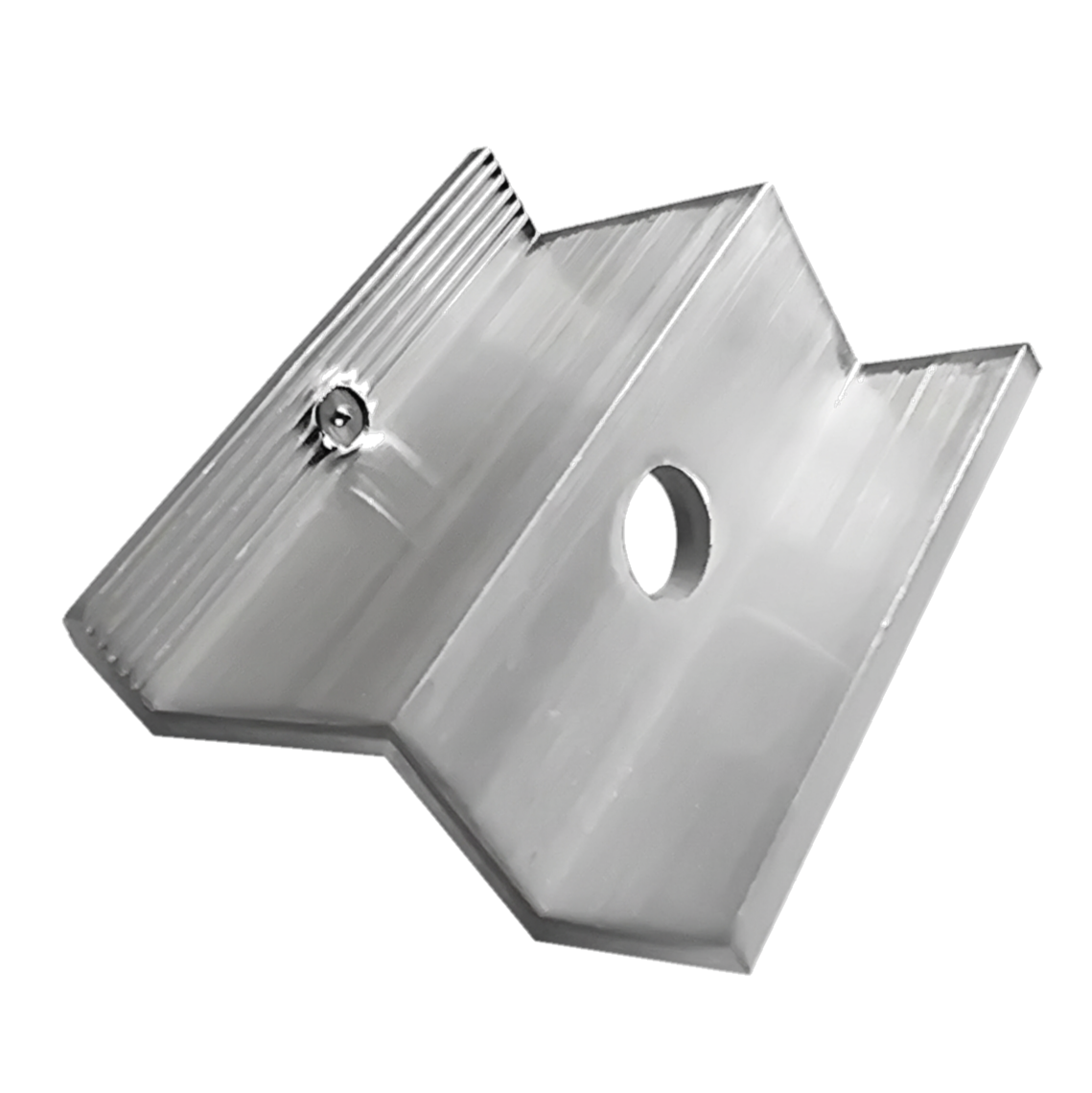

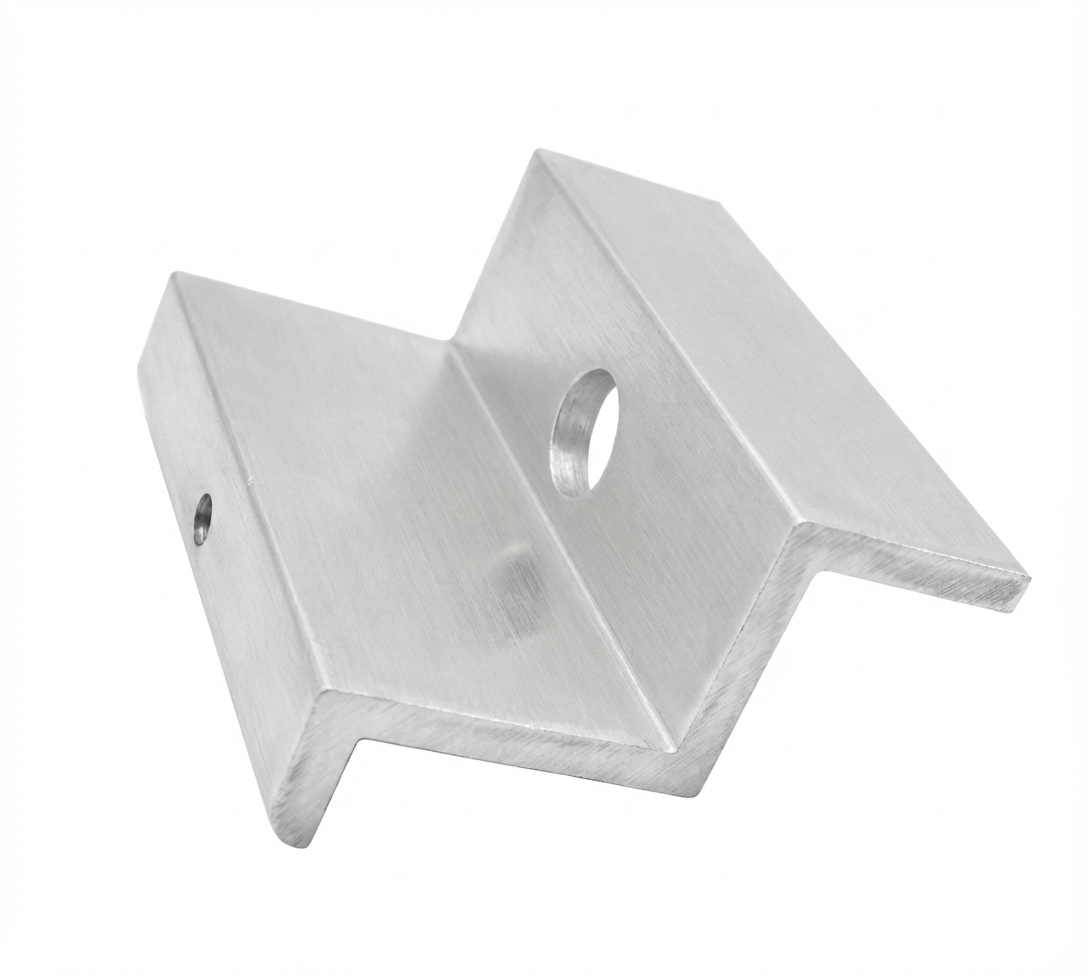

Päätykiristin H35 L50 - raaka maadoitustapilla
Päätykiristin H35 maadoitustapilla on ammattimainen asennuskomponentti aurinkopaneelien kiinnittämiseen, kun kehyksen korkeus on 35 mm. Korkealaatuisesta alumiiniseoksesta 6063-T66 valmistettu kiristin takaa aurinkopaneelien kestävän ja turvallisen kiinnityksen kantavaan rakenteeseen. Komponentin pinta on raaka, ilman lisäsuojapinnoitteita, mikä mahdollistaa tarkan ja luotettavan potentiaalintasauksen asennuksen osien välillä.
Tämän kiristimen erottuva ominaisuus on integroitu maadoitustappi, joka mahdollistaa nopean ja tehokkaan potentiaalintasauksen aurinkopaneelin ja kantavan rakenteen välillä. Kiristettäessä tappi lävistää kehyksen anodisoituneen kerroksen varmistaen liitoksen jatkuvuuden. Tämä ratkaisu ei ainoastaan helpota asennusta – poistamalla tarpeen erillisille maadoituslevyille – vaan myös lyhentää merkittävästi asennusaikaa ja tarjoaa korkean turvallisuuden ja tehokkuuden tason koko järjestelmälle.
Tämä innovatiivinen ratkaisu tukee salama- ja ylijännitesuojausjärjestelmiä, erityisen hyödyllinen aurinkosähköjärjestelmissä. Päätykiristin maadoitustapilla on ihanteellinen yksittäin asennettaville paneeleille tai rivin reunapaikoille.

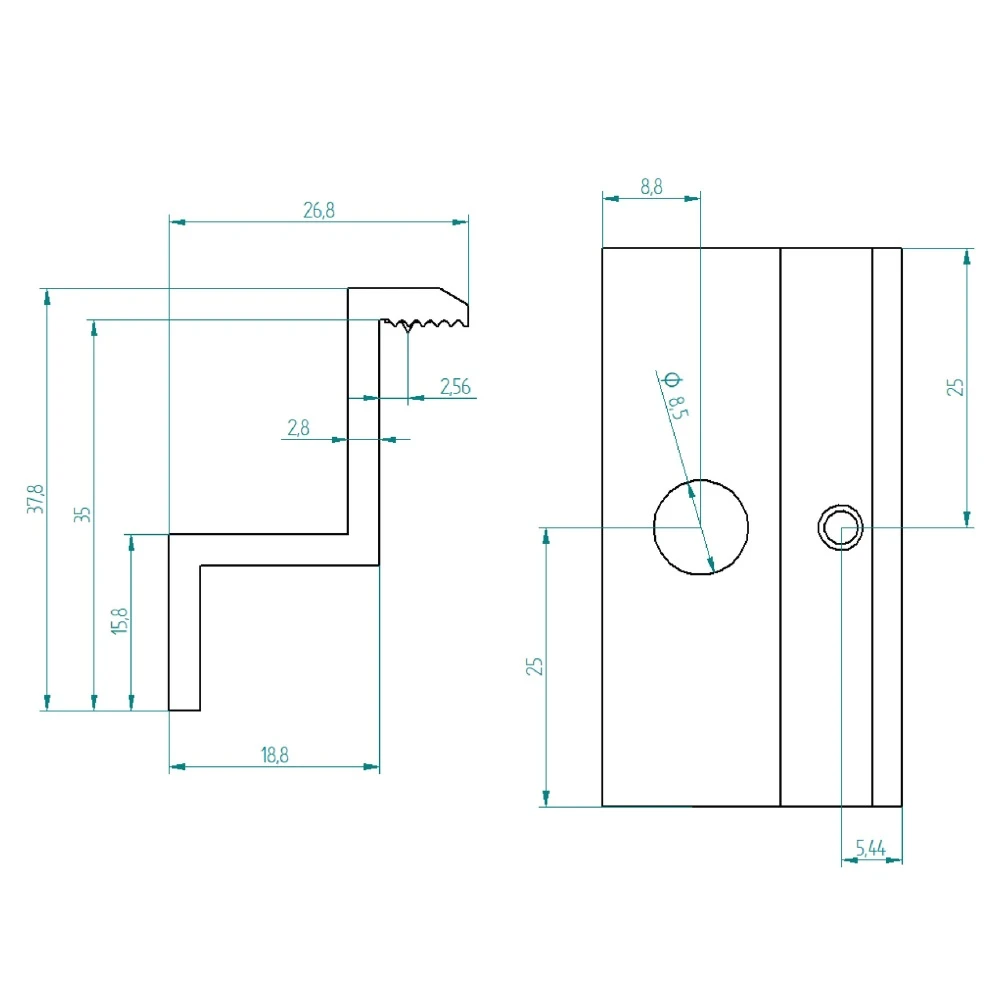

Tekniset tiedot
- Moduulin kehyksen korkeus: 35 mm
- Kokonaiskorkeus: 37,8 mm
- Asennusreiän halkaisija: 8,5 mm (M8)
- Materiaali: alumiini 6063-T66
- Viimeistely: raaka
- Suositeltu kiristysmomentti: arvo riippuu PV-moduulin valmistajan dokumentaatiosta
- Käytettävät ruuvit: M8
Käyttö Päätykiristin on olennainen kiinnityskomponentti aurinkopaneeli-asennuksissa – se kiinnittää rivin reunapaneelit alumiiniprofiiliin. Tuote on tarkoitettu aurinkopaneelien asennukseen tasaisille ja harjakatoille. Käytä päätykiristintä paneelien kiinnittämiseen jokaisen rivin alussa ja lopussa. Rivin vierekkäisten paneelien välissä tulee käyttää keskikiristimiä.
Yhteensopivuus
- Kuusioruuveille sovitetut alumiiniprofiilit
- T-tyypin ruuveille sovitetut alumiiniprofiilit
- Trapetsiprofiilit trapetsilevykatoille
Edut
- Korkealaatuinen materiaali – valmistettu alumiinista 6063-T66, jolla on erinomainen sääolojen kestävyys
- Kestävyys – korkea valmistuslaatu takaa aurinkopaneelirakenteen kestävän kiinnityksen
- Korroosionkestävyys – kestää ulkoisia tekijöitä ja korroosiota
- Mekaaninen lujuus – kestää iskuja ja mekaanisia vaurioita
- Sisäänrakennettu maadoitus – maadoitustappi poistaa tarpeen maadoituslevyille, mikä lyhentää aikaa ja lisää asennuksen mukavuutta
- Potentiaalintasaus – varmistaa sähköisen kosketuksen jatkuvuuden moduulin ja kantavan rakenteen välillä
- Ihanteellinen yksittäisille paneeleille – erinomainen ratkaisu yksittäin asennettaville moduuleille tai rivin reunapaikoille
Asennusohjeet
- Asenna kiristin asennuskiskoon liukukiinnikkeen ja M8-ruuvin avulla
- Aseta reunapaneeli kiristimen alueelle varmistaen, että maadoitustappi on kosketuksissa moduulin kehykseen
- Kiristä ruuvi PV-moduulin valmistajan suositusten mukaisesti
- Jokaista paneeliriviä kohden tarvitaan vähintään neljä päätykiristintä – kaksi rivin alussa, kaksi rivin lopussa
- Älä käytä anodisoituja tai maalattuja päätykiristimiä tapilla. Tällaisessa tapauksessa käytä päätykiristintä ilman tappia sekä erikoiskosketuslevyä, joka asennetaan paneelin kehyksen ja alumiiniprofiilin väliin
Pakkauksen sisältö Päätykiristin H35 maadoitustapilla. Huomio: ruuvit, mutterit ja liukukiinnikkeet on ostettava erikseen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Puristintyyppi | Päätyholkki |
| Paneelin paksuus [mm] | 35 |
| Väri | Hopea |
| Maadoitustappi | Kyllä |
| Lisävarusteet | Ei lisävarusteita |
