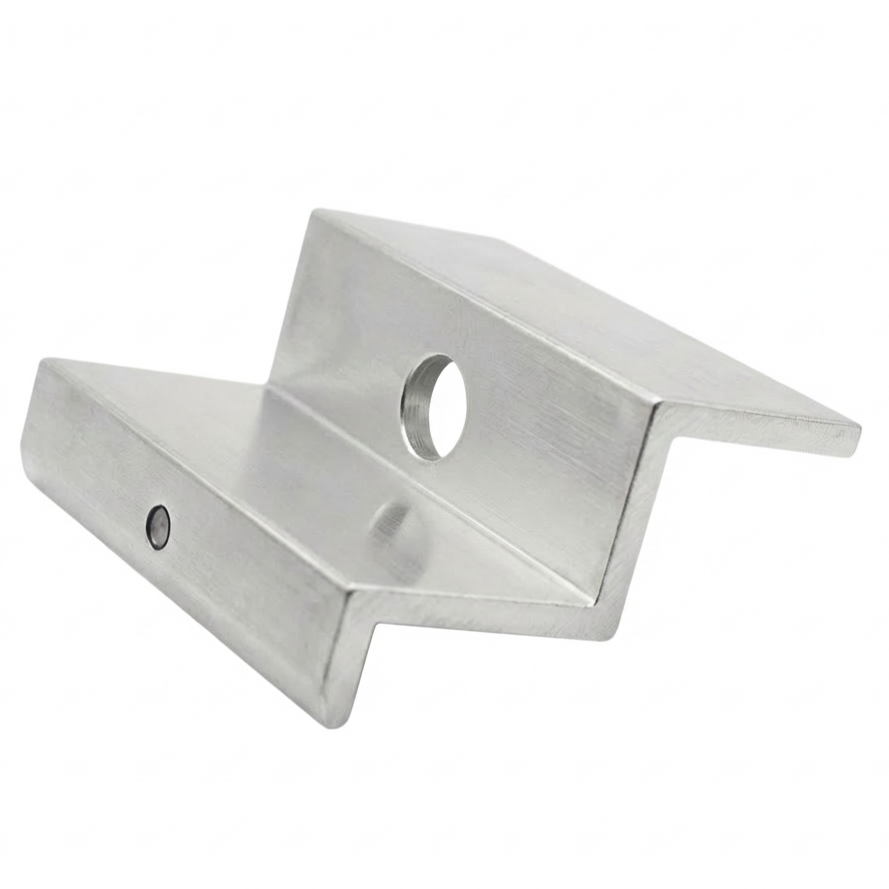

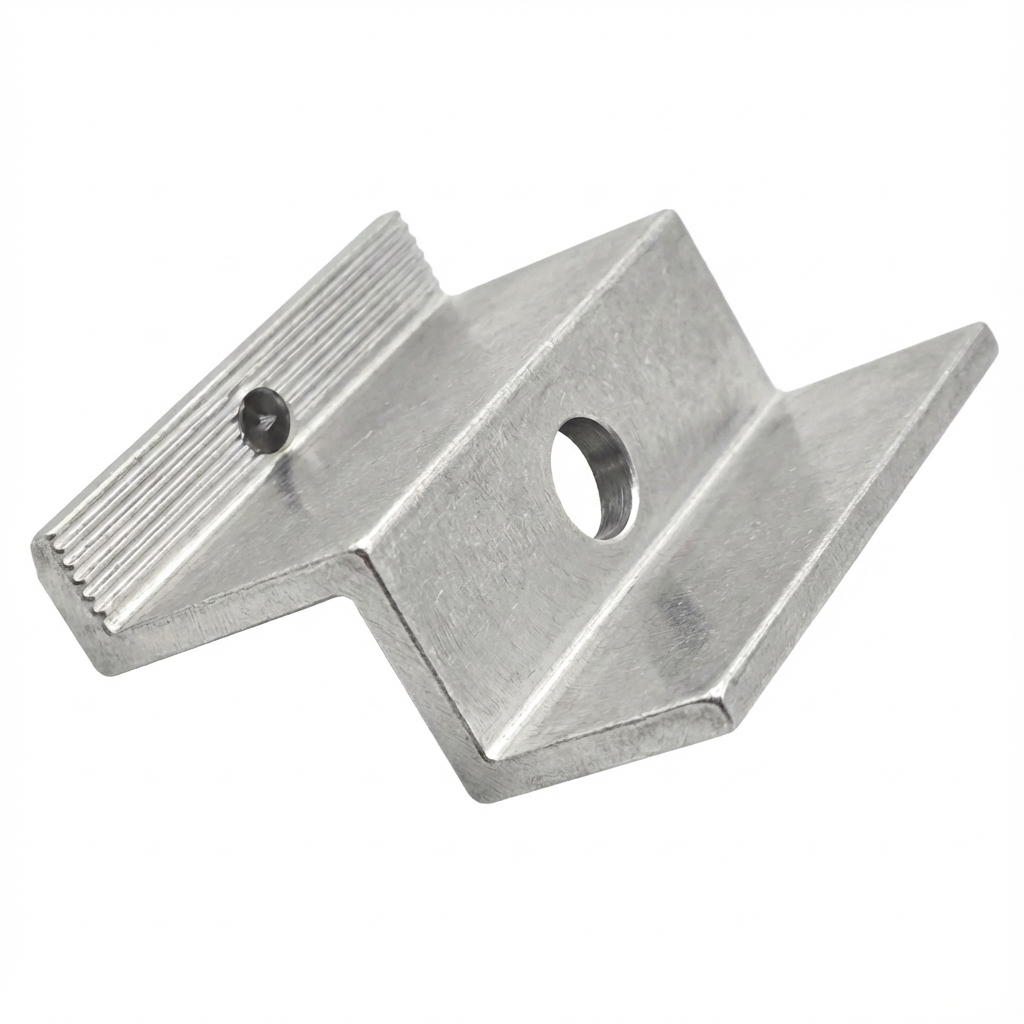

Päätykiinnike H40 L50 - käsittelemätön maadoitustapilla
![[RDY] Päätykiinnike H40 L50 - käsittelemätön maadoitustapilla PV-03-80 (1)](/environment/cache/images/productGfx_4272_500_500/RDY-Paatykiinnike-H40-L50---kasittelematon-maadoitustapilla-PV-03-80-1.webp?overlay=1)
![[RDY] Päätykiinnike H40 L50 - käsittelemätön maadoitustapilla PV-03-80 (1)](/userdata/public/gfx/4272/RDY-Paatykiinnike-H40-L50---kasittelematon-maadoitustapilla-PV-03-80-1.png)
![[RDY] Päätykiinnike H40 L50 - käsittelemätön maadoitustapilla PV-03-80 (2)](/userdata/public/gfx/4273/RDY-Paatykiinnike-H40-L50---kasittelematon-maadoitustapilla-PV-03-80-2.webp)
![[RDY] Päätykiinnike H40 L50 - käsittelemätön maadoitustapilla PV-03-80 (3)](/userdata/public/gfx/4274/RDY-Paatykiinnike-H40-L50---kasittelematon-maadoitustapilla-PV-03-80-3.png)
tuote ei saatavilla
lisää toivelistalle
Kuvaus
Päätykiristin H40 L50 - käsittelemätön maadoitustapilla
Päätykiristin H40 maadoitustapilla on ammattimainen asennuskomponentti aurinkopaneelien kiinnittämiseen, kun kehyksen korkeus on 40 mm. Korkealaatuisesta alumiiniseoksesta 6063-T66 valmistettu kiristin takaa aurinkopaneelien kestävän ja turvallisen kiinnityksen kantavaan rakenteeseen. Komponentin pinta on käsittelemätön ilman lisäsuojapinnoitteita, mikä mahdollistaa tarkan ja luotettavan potentiaalintasauksen asennuksen komponenttien välillä.
Tämän kiristimen erottava ominaisuus on integroitu maadoitustappi, joka mahdollistaa nopean ja tehokkaan potentiaalintasauksen aurinkopaneelin ja kantavan rakenteen välillä. Kiristyksen aikana tappi lävistää kehyksen anodisoituneen kerroksen varmistaen liitoksen jatkuvuuden. Tämä ratkaisu ei ainoastaan helpota asennusta – poistamalla tarpeen erillisille maadoitusaluslevyille – vaan myös lyhentää merkittävästi asennusaikaa ja tarjoaa korkean turvallisuuden ja tehokkuuden tason koko järjestelmälle.
Tämä innovatiivinen ratkaisu tukee ukkosen- ja ylijännitesuojausjärjestelmiä, erityisen hyödyllinen aurinkosähköjärjestelmissä. Päätykiristin maadoitustapilla on ihanteellinen yksittäin asennettaville paneeleille tai rivin ääripaikoilla.

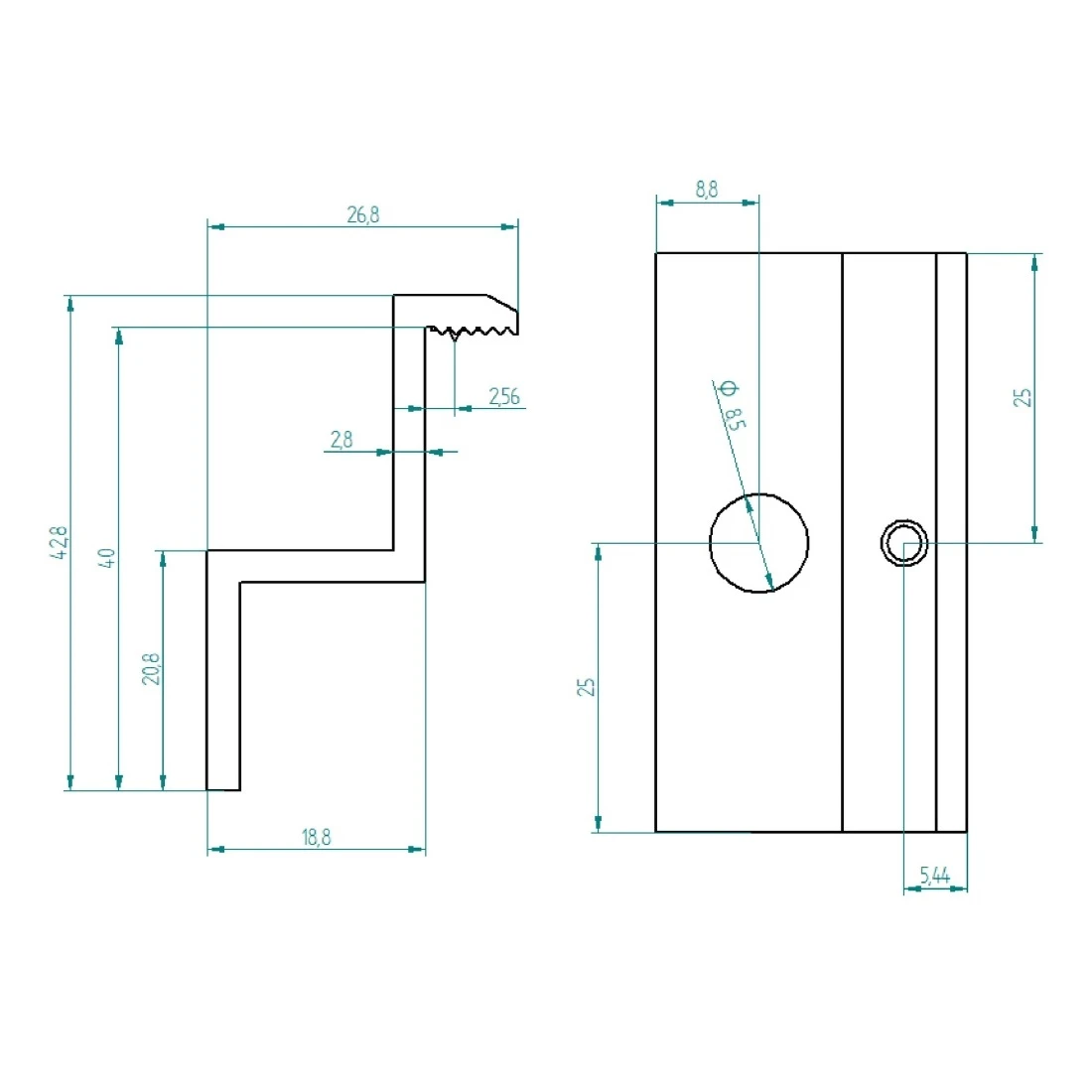

Tekniset tiedot
- Moduulin kehyksen korkeus: 40 mm
- Kokonaiskorkeus: 42,8 mm
- Asennusreiän halkaisija: 8,5 (M8)
- Materiaali: alumiini EN AW 6063-T66
- Pintakäsittely: käsittelemätön
- Suositeltu kiristysmomentti: arvo riippuu PV-moduulin valmistajan dokumentaatiosta
- Käytettävät ruuvit: M8
Käyttö
Päätykiristin on tärkeä kiinnityskomponentti aurinkopaneelien asennuksissa – se kiinnittää rivin ääripaneelit alumiiniprofiiliin. Tuote on tarkoitettu aurinkopaneelien asennukseen tasaisille ja harjakatoille. Käytä päätykiristintä paneelien kiinnittämiseen jokaisen rivin alussa ja lopussa. Rivin vierekkäisten paneelien välissä tulee käyttää keskikiristintä.
Yhteensopivuus
- Kuusioruuveille sovitetut alumiiniprofiilit
- T-tyypin ruuveille sovitetut alumiiniprofiilit
- Trapetsiprofiilit trapetsilevykatoille
Edut
- Korkealaatuinen materiaali – alumiinista EN AW 6063-T66 valmistettu, erittäin kestävä sääolosuhteita vastaan
- Kestävyys – korkea valmistuslaatu takaa aurinkopaneelirakenteen kestävän kiinnityksen
- Korroosionkestävyys – kestää ulkoisia tekijöitä ja korroosiota
- Mekaaninen lujuus – kestää iskuja ja mekaanisia vaurioita
- Sisäänrakennettu maadoitus – maadoitustappi poistaa tarpeen maadoitusaluslevyille, mikä lyhentää aikaa ja lisää asennusmukavuutta
- Potentiaalintasaus – varmistaa sähköisen kosketuksen jatkuvuuden moduulin ja kantavan rakenteen välillä
- Ihanteellinen yksittäisille paneeleille – erinomainen ratkaisu yksittäin asennettaville moduuleille tai rivin ääripaikoilla
Asennusohjeet
- Asenna kiristin asennuskiskoon liukuholkin ja M8-ruuvilla
- Aseta ääripaneeli kiristimen alueelle varmistaen, että maadoitustappi koskettaa moduulin kehystä
- Kiristä ruuvi PV-moduulin valmistajan suositusten mukaisesti
- Jokaista paneeliriviä kohden tarvitaan vähintään neljä päätykiristintä – kaksi rivin alussa, kaksi rivin lopussa
- Älä käytä anodisoituja tai maalattuja päätykiristimiä tapilla. Tällöin käytä päätykiristintä ilman tappia sekä erikoiskosketuslevyä, joka asennetaan paneelin kehyksen ja alumiiniprofiilin väliin
Pakkauksen sisältö Päätykiristin H40 maadoitustapilla. Huomio: ruuvit, mutterit ja liukuholkit on ostettava erikseen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniset tiedot
| Puristintyyppi | Päätyholkki |
| Paneelin paksuus [mm] | 40 |
| Väri | Hopea |
| Maadoitustappi | Kyllä |
| Lisävarusteet | Ei lisävarusteita |
