Pistemäinen lasikiinnike lasi 8-16,76mm Ø 48/26/M10x38 AISI304 avaimella tasojärjestelmä satiini
tuote ei saatavilla
lisää toivelistalle
Kuvaus

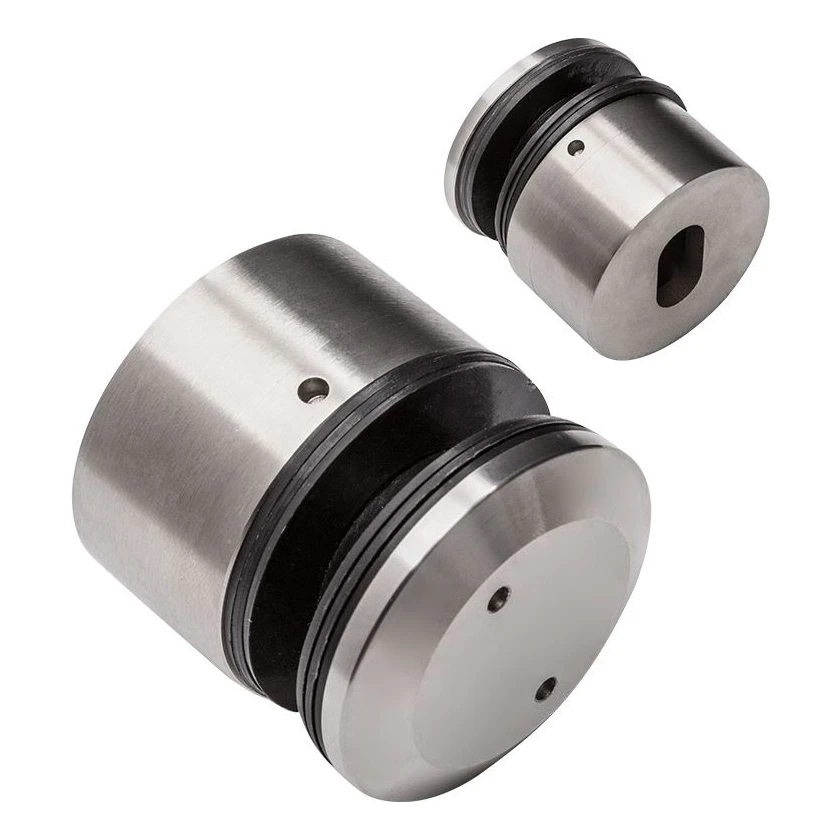

Pistemäinen lasikiinnike Ø 48 mm AISI 304 – tasojärjestelmä, satiini
Pyöreä pistemäinen lasikiinnike Ø 48 mm lasin kiinnittämiseen ruostumattomissa kaiteissa — suunniteltu kiinnitettäväksi tasaisille pinnoille. Valmistettu ruostumattomasta teräksestä AISI 304 satiiniviimeistelyllä, yhdistää estetiikan korkeaan korroosionkestävyyteen. Avainkiristysjärjestelmän ansiosta (pulttireiät Ø 3,20 mm) takaa varman ja säädettävän kiinnityksen lasille paksuudelta 8-16,76 mm.
Rakenne ja toimintaperiaate
Kiinnike koostuu kiinnityspohjasta sisäkierteellä M10 (kiinnitettäväksi kantavaan rakenteeseen) sekä puristusmutterista, joka kierretään kierteeseen M39 ja puristaa lasin kumitiivisteiden kautta. Pohjan kiinnitysreikä on pavunmuotoinen (21,5 × 12 mm), mikä mahdollistaa asennon säädön asennuksessa. Pohjan sisähalkaisija on 32 mm ja puristusmutterin avainreikien keskiöetäisyys 24 mm.

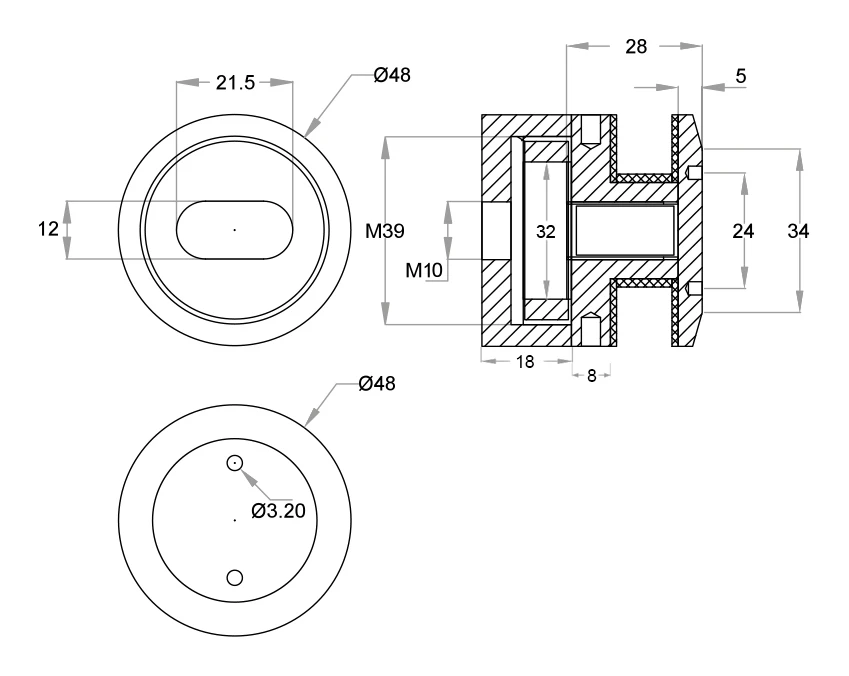

Mitat ja tekniset parametrit
- Ulkohalkaisija: Ø 48 mm
- Sisäkierre (kiinnitys rakenteeseen): M10
- Rungon kierre (pohja–mutteri): M39
- Pohjan syvyys: 18 mm
- Välikappaleen pituus: 8 mm
- Kiinnitysmatka (pohja–mutteri): 28 mm
- Puristusmutterin paksuus: 5 mm
- Mutterin sisään sorvatun osan halkaisija: 34 mm
- Pohjan sisähalkaisija: 32 mm
- Kiinnitysreikä (papu): 21,5 × 12 mm
- Avainreikien keskiöetäisyys: 24 mm
- Avainreikien halkaisija: Ø 3,20 mm
- Kiinnitettävän lasin paksuus: 8–16,76 mm
- Materiaali: ruostumaton teräs AISI 304
- Pinnan viimeistely: satiini
- Kiinnitysjärjestelmä: taso (tasaiselle pinnalle)
- Paino: 0,4 kg
- EAN: 5903313206242
Käyttökohde
Kiinnike on tarkoitettu lasipaneelien ammattimaiseen asennukseen kaiteisiin, verhoseiniin ja karkaistusta tai laminoidusta lasista tehtyihin väliseiniin. Tasojärjestelmä mahdollistaa suoran asennuksen pylväisiin, teräsprofiileihin tai muihin tasapintaisiin rakenneosiin. Satiiniviimeistely sopii harmonisesti tyypillisiin harjatusta ruostumattomasta teräksestä tehtyihin kaiteisiin.
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | Tasainen |
| Lasin paksuus [mm] | 8-16,76 |
