Pyöreä PV-maadoitusaluslevy lovella Ø44 mm – ruostumaton teräs A2

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.002 kg

Hinta/ kpl: 0,11 € 0.11

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,09 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot:

Kpl
Pakkaus: 500 kpl
Pakkaus: 15000 kpl
Pakkaus: 30000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-20-04

suosittele ystävälle

Kuvaus

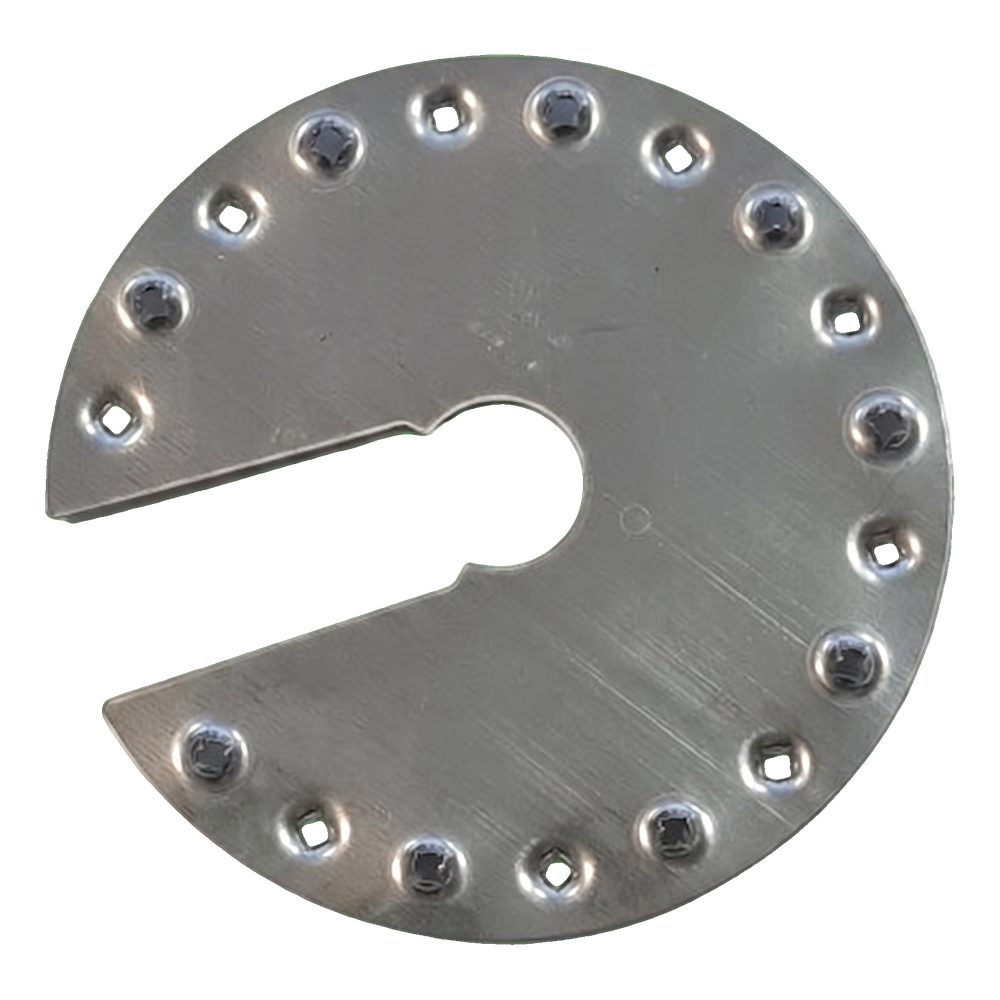

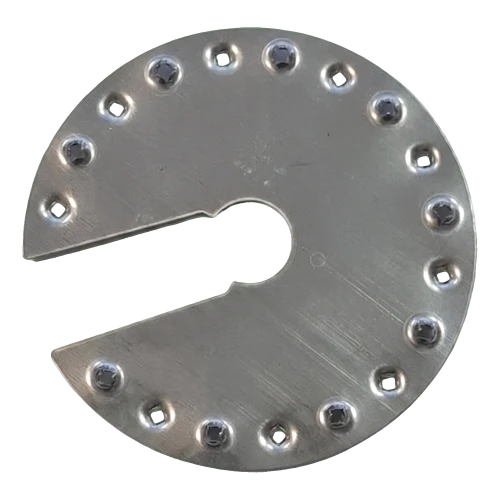

Pyöreä PV-maadoitusaluslevy lovella Ø44 mm – ruostumaton teräs A2

Pyöreä maadoitusaluslevy lovella Ø44 mm, ruostumatonta terästä A2

Maadoitusaluslevy, versio IV on pyöreä asennusosa, jossa on tunnusomainen lovi ja joka on tarkoitettu potentiaalintasaukseen aurinkosähköjärjestelmissä. Se varmistaa galvaanisen jatkuvuuden PV-moduulien kehysten ja asennusrakenteen välillä täyttäen ukkossuojauksen ja järjestelmän maadoituksen vaatimukset. Aluslevyssä on kehän ympärille sijoitetut terävät nystyt, jotka ruuvia kiristettäessä lävistävät aurinkosähkömoduulien kehyksiä peittävän ohuen anodisoidun alumiinikerroksen. Anodisoitu kerros toimii eristeenä — vasta sen läpäisyn jälkeen nystyt saavuttavat puhtaan alumiinin ja muodostavat vankan, kestävän sähköisen liitoksen. Ruostumattomasta A2-teräksestä (1.4301, laatu 304) valmistettuna se takaa poikkeuksellisen korroosionkestävyyden kaikissa sääolosuhteissa varmistaen järjestelmän keskeytymättömän toiminnan koko käyttöiän ajan.

Tärkeimmät edut asentajalle

Nystyt, jotka lävistävät anodisoidun kerroksen — varma sähköinen liitos ilman pinnan lisäkäsittelyä

Austeniittinen, magnetoitumaton teräs — joustava ja jännityksenkestävä, soveltuu käyttöön kaikissa ympäristöolosuhteissa

Lovi mahdollistaa aluslevyn nopean asettamisen ruuviin ilman sen irrottamista — nopeuttaa asennusta

Kompakti ja kevyt rakenne — ei vaikuta profiilien ja kehysten kuormitukseen

Erinomainen korroosionkestävyys nikkelilisäyksen ansiosta — kestävyys koko PV-järjestelmän käyttöiän ajan

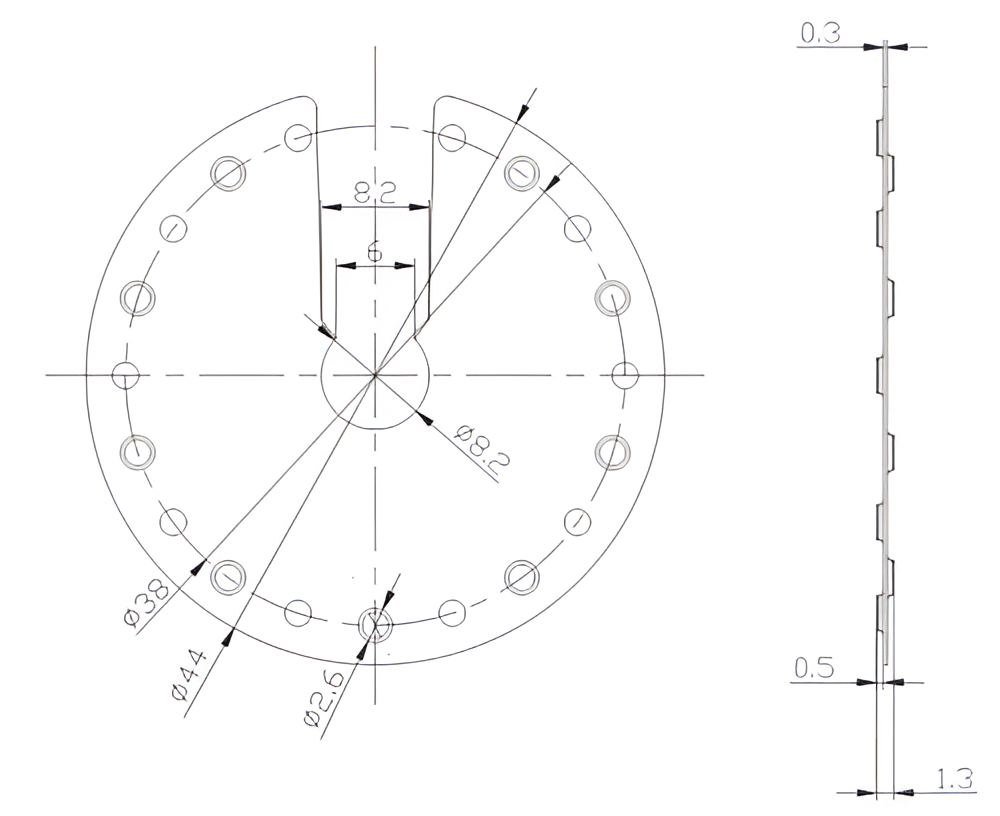

Maadoitusaluslevyn Ø44 mm mittapiirustus sivuleikkauksella

Tekninen piirustus näyttää aluslevyn yläkuvan ja sivuleikkauksen. Kuvassa näkyvät kehälle sijoitetut nystyt, keskusreikä avaimenreiän tyyppisellä lovella sekä sivuprofiili, joka näyttää nystyjen korkeuden suhteessa perustasoon.

Video, jossa esitellään aurinkosähköjärjestelmien maadoitusaluslevy

Tekniset parametrit

Osan tyyppi	maadoitusaluslevy, versio IV — pyöreä lovella
Halkaisija / mitta	Ø44 mm
Paksuus	0,3 mm (perus) / 1,3 mm (kokonaispaksuus nystyjen kanssa)
Paino	0,002 kg (2 g)

Mitat

Ulkohalkaisija	Ø44 mm
Nystyjen jakohalkaisija	Ø38 mm
Keskusreikä	Ø8,2 mm
Loven leveys	8,2 mm (leveämpi) / 6 mm (kapeampi)
Nystyjen halkaisija	Ø2,6 mm
Nystyn korkeus	0,5 mm

Materiaali

Materiaali	ruostumaton teräs A2 — 1.4301 (laatu 304)
Korroosionkestävyys	korkea — austeniittinen ruostumaton teräs, jossa nikkelilisäys

Asennus ja käyttö

Asennustapa	M8-ruuvissa — lovi mahdollistaa asettamisen ilman ruuvin irrottamista
Yhteensopivat profiilit / rakenteet	anodisoidusta alumiinista valmistetut PV-moduulien kehykset, aurinkosähköjärjestelmien asennusrakenteet

Turvallisuus
