Säädettävä porttisarana M16 kuulalaakeroitu – sinkitty
tuote ei saatavilla
lisää toivelistalle
Kuvaus

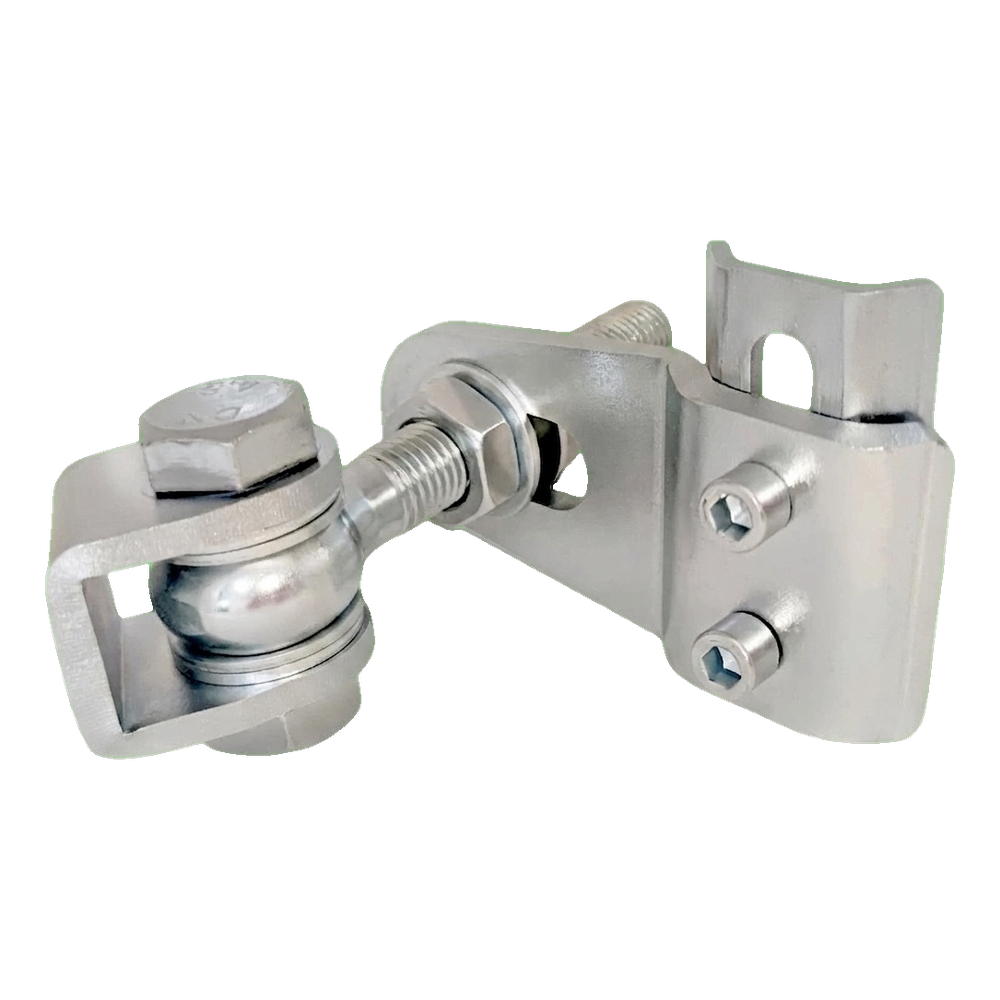

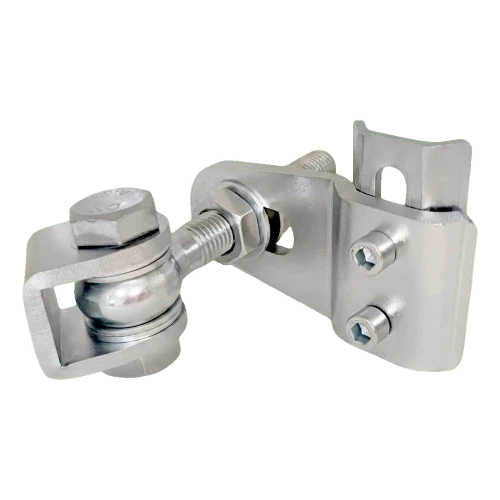

Säädettävä portinsarana M16 kuulalaakereilla – sinkitty, ruuvattava
Säädettävä portinsarana M16 kuulalaakereilla on kestävä heloitus, joka on suunniteltu porttien ja porttien ripustamiseen aidatusjärjestelmissä. Sarana on säädettävissä kolmessa tasossa, mikä helpottaa merkittävästi asennusta ja myöhempää asennon korjaamista. Sisäänrakennettu kuulalaakeri varmistaa saranan sujuvan ja hiljaisen toiminnan myös suurilla kuormituksilla, ja sinkityn teräksen vankka rakenne takaa vuosien keston korroosion ja sääolosuhteiden kestävyyden. Sarana ei vaadi hitsausta – se ruuvataan kiinni.
Sarana koostuu kahdesta pääelementistä — U-tyyppisestä pidikkeestä kuulalaakerilla varustetulla pyörimisakselilla sekä ruuvireikien kanssa varustetusta kiinnityslevystä. Molemmat elementit on yhdistetty säädettävällä kierretangolla, mikä mahdollistaa sujuvan välyksen säädön ja portin siiven tasauksen pylvääseen nähden. Levyn kiinnitys tapahtuu kahdella kuusiokoloruuvilla, mikä varmistaa varman ja vakaan liitoksen kantavaan rakenteeseen. Saranan säätö on mahdollista asennuksen päätyttyä.

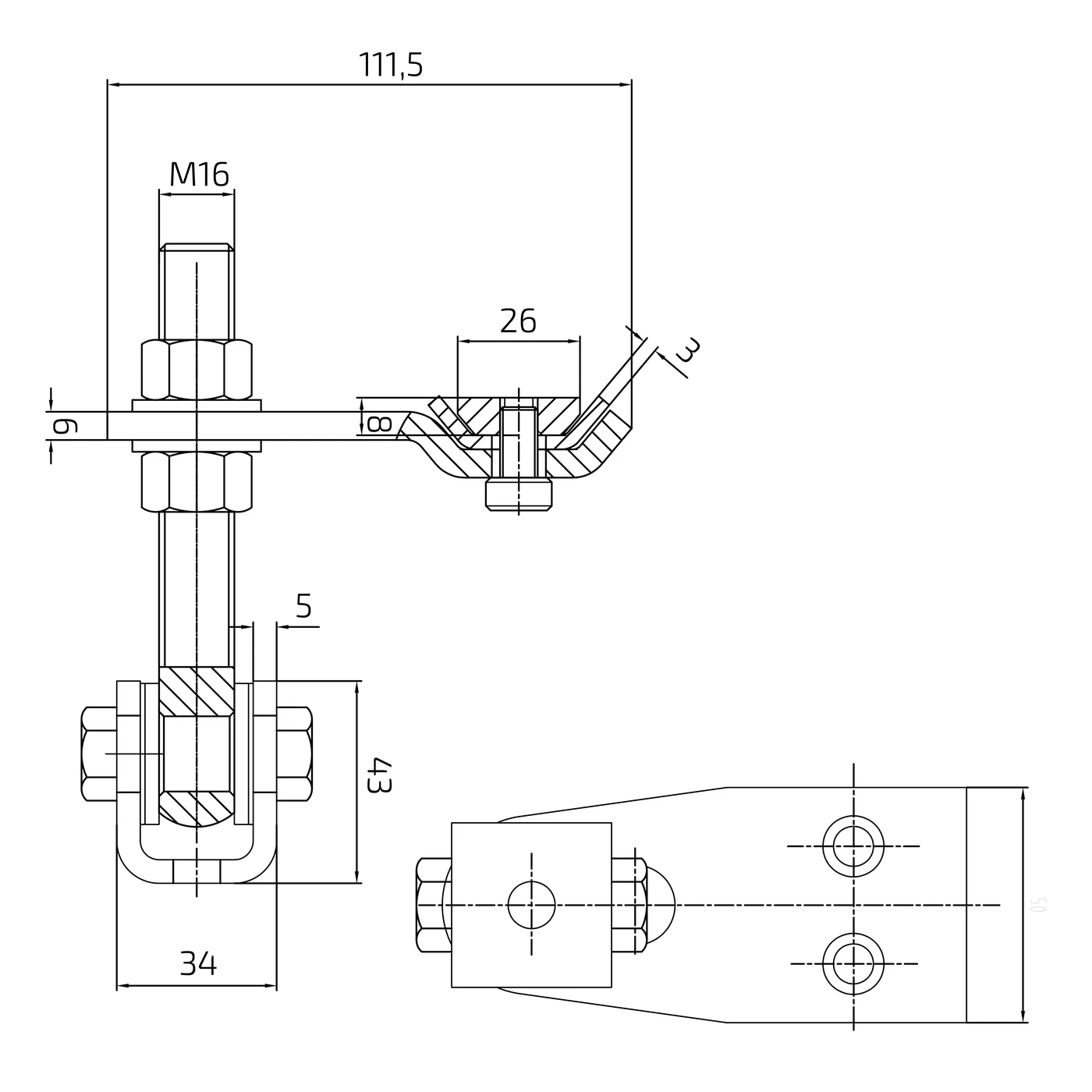

Mitat ja tekniset parametrit
- Säätötangon kierre: M16
- Työpituus (tangon akselista levyn reunaan): 111,5 mm
- U-pidin ulkoleveys: 34 mm
- U-pidin pituus: 43 mm
- U-pidin materiaalin paksuus: 5 mm
- Laakeripesän halkaisija: 26 mm
- Päätangon paksuus: 6 mm
- Profiiloidun levyn paksuus: 3 mm
- Kiinnityslevyn leveys: n. 50 mm
- Materiaali: sinkitty teräs
- Laakeri: kuulalaakeri
- Saranan kantavuus: 105 kg
- Aukeamiskulma: 180°
- Kulumiskestävyys: kyllä
Käyttö ja asennus
Sarana on tarkoitettu ensisijaisesti porttien ja porttien käyttöön tontti-, teollisuus- ja julkisten rakennusten aidatusjärjestelmissä. M16-kierteiden säätö mahdollistaa portin siiven tason korjaamisen purkamatta koko saranaa — riittää löysätä lukitusmutteri, asettaa haluttu asento ja kiristää uudelleen. Asennusryhmille tämä tarkoittaa lyhyempää asennusaikaa sekä helppoa korjausmahdollisuutta pylväiden painumisen tai portin geometrian muuttumisen tapauksessa pidemmän käyttöajan jälkeen.
Kuusiokoloruuvireikien kanssa varustettu kiinnityslevy mahdollistaa asennuksen suoraan teräspylvääseen tai lisäankkurilevyyn — tämän ansiosta sarana on yhteensopiva monien aidatusrakenteiden tyyppien kanssa. Kuulalaakeri eliminoi metalli–metalli -kitkan, mikä johtaa vikattomaan ja hiljaiseen toimintaan koko käyttöiän ajan.
Tekniset tiedot
| Materiaali | Teräs |
| Kierretyyppi | M16 |
