Teräsliitin L120 portinsaranaan M18 – 180° avautuminen
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus

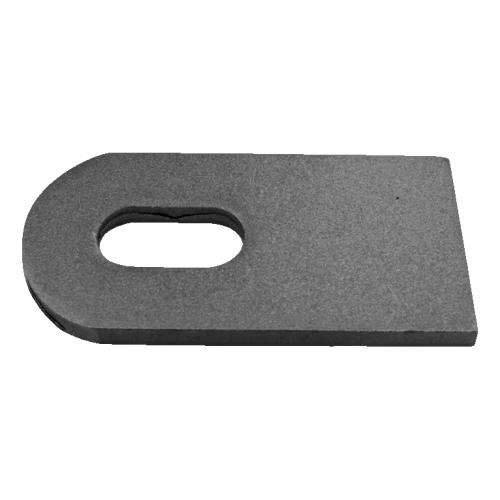

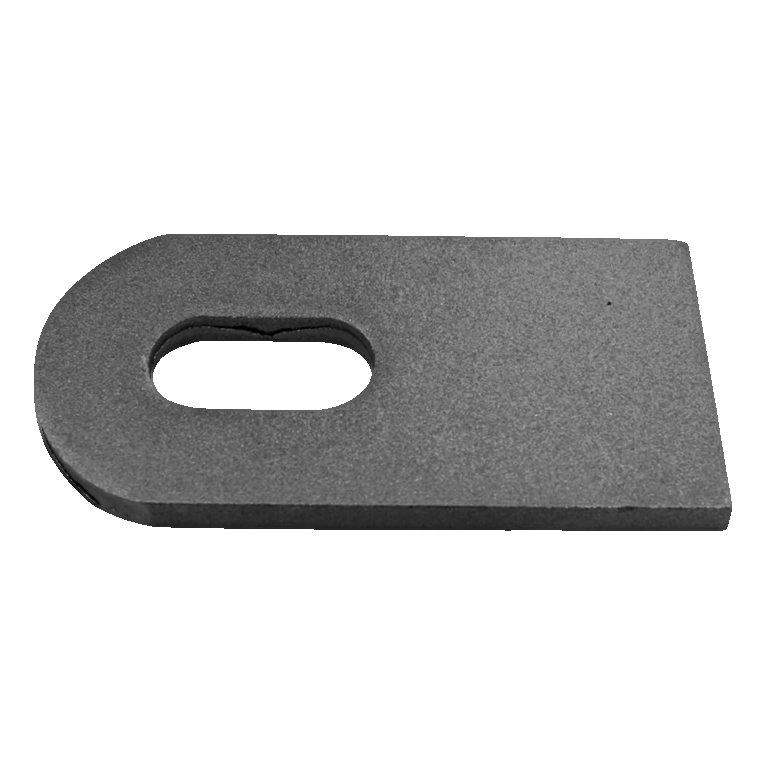

Teräsliitin L120 porttisaranalle M18 – 180° avaus
Teräsliitin L120 on tarkoitettu porttisaranoille, joissa on M18-kierre. Massiivisen rakenteen ansiosta, joka on valmistettu 8 mm paksuisesta levystä, se varmistaa kestävän ja vakaan liitoksen saranan ja portin tai veräjän välillä, mahdollistaen täyden 180-asteen 180° avauksen. Liittimen papureikä antaa 70–90 mm säätövaran, mikä mahdollistaa portin siiven tarkan asemoinnin pylvääseen nähden – ilman tarvetta porata uusia reikiä.
Elementti on välttämätön komponentti asennettaessa kääntöportteja ja veräjiä M18-ruvisaranoihin. Sen yksinkertainen muoto ja luja rakenne takaavat nopean asennuksen ja vuosien häiriöttömän käytön.

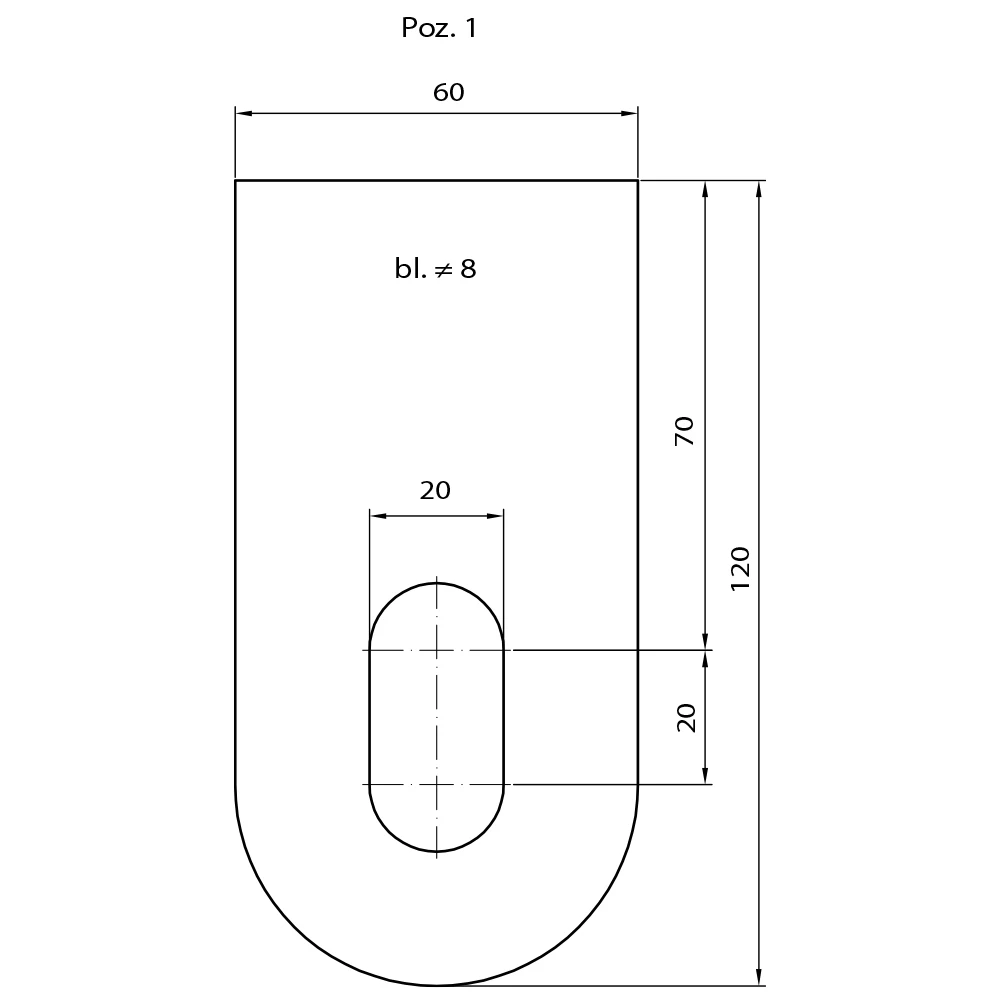

Liittimen mitat
- Pituus (L): 120 mm
- Korkeus: 60 mm
- Levyn paksuus: 8 mm
- Papureikä (leveys): 20 mm
- Säätövara reiässä: 70–90 mm
- Saranan kierre: M18
Käyttötapa ja asennus

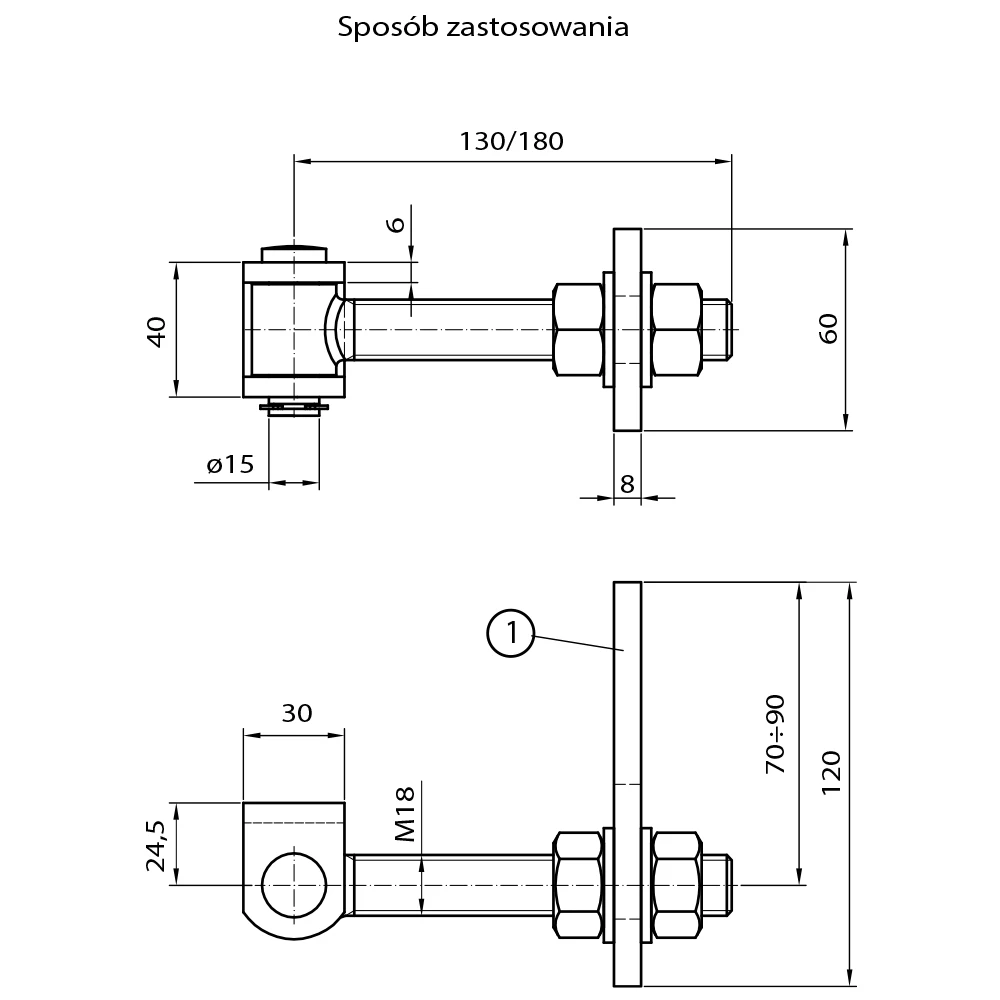

Liitin asennetaan portin tai veräjän siipeen, ja M18-saranan tappi kulkee papureiän läpi ja kiinnitetään muttereiden avulla molemmilta puolilta. Käyttökaavio näyttää kaksi tapinpituusvaihtoehtoa (130 mm tai 180 mm), mikä mahdollistaa oikean saranan valinnan pylvään tai rungon paksuuden mukaan. Saranan holkki (korkeus 40 mm, tappi Ø15 mm) hitsataan pylvääseen, ja papureikäinen liitin mahdollistaa siiven asennon sujuvan säätämisen.
Tekniset tiedot
- Materiaali: teräs
- Levyn paksuus: 8 mm
- Liittimen pituus: 120 mm
- Liittimen korkeus: 60 mm
- Saranan kierre: M18
- Papureiän mitat: 20 × 40 mm (leveys × pituus)
- Säätövara: 70–90 mm
- Siiven avauskulma: 180°
- Paino: 0,38 kg
- EAN: 99917867
Liitin on yhteensopiva M18-ruvisaranojen kanssa, joiden tapinpituus on 130 mm tai 180 mm. Ihanteellinen elementti kääntöporttien ja veräjien ammattimaiseen asennukseen aitausjärjestelmissä.
Tekniset tiedot
| Sposób montażu | Muurattava |
| Materiaali | Teräs |
| Kierretyyppi | M18 |
| Halkaisija | 12 |
