1
BMS-OHJAUSMODUULI
Nimi:
BMS-OHJAUSMODUULI
Käyttöjännite (Vdc):
120~750
Nimellinen lataus-/purkausvirta (A):
40
Suurin lataus-/purkausvirta (A):
50
Käyttölämpötila-alue:
-10~55°C
Suojausluokka:
IP65
Paino (kg):
16,1
Mitat (mm):
590*420*165
Luokat
V-TAC OHS30K-100 Modulaarinen korkeajännite-energiavarasto 30,72 kWh
Saatavuus:
Varastossa (suuri määrä)
Toimitus:
8 Työpäivä
Paino:
298.2 kg
Hinta/ kpl:
sis. 25.5% ALV, ilman toimituskuluja
Nettohinta/ kpl:
(7 650,74 €)
ilman 25.5% ALV, ilman toimituskuluja
tuote ei saatavilla
lisää toivelistalle
Kuvaus

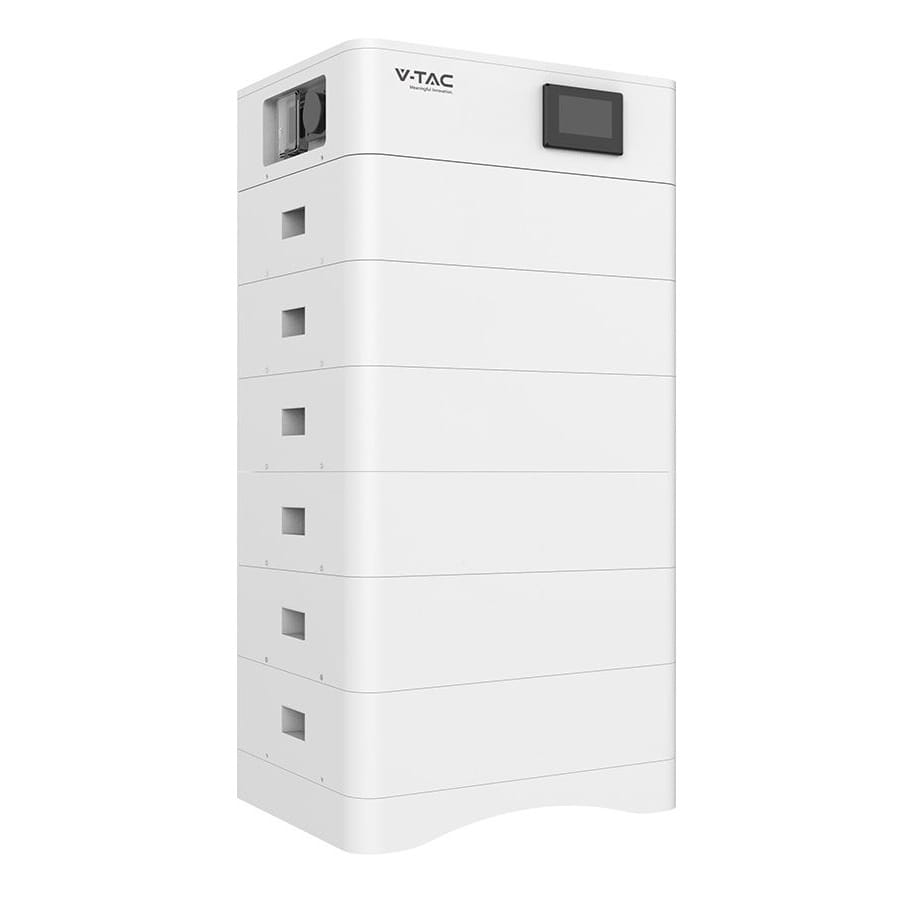

V-TAC OHS30K-100 Modulaarinen korkeajännite-energiavarasto 30,72 kWh
Korkeajännitteinen modulaarinen energiavarasto V-TAC OHS30K-100, jonka kapasiteetti on 30,72 kWh. Perus + (6*5.12kWh) VT-OH-5K LiFePO4 5.12V 100Ah akkumoduulit + BMS-ohjausmoduuli kaapelointeineen sisältyy.
V-TAC-varastosarja on edistyksellinen järjestelmä, joka koostuu kuudesta LiFePO4-moduulista, joiden kokonaiskapasiteetti on 30,72 kWh (24,58 kWh käyttökelpoinen). Se toimii 307,2 V:n jännitteellä ja tarjoaa modulaarisen rakenteen pinoamista varten, integroidun BMS-järjestelmän sekä jalustan ja ohjauskotelon. Se on tehokas ratkaisu, joka soveltuu erinomaisesti suuriin kotitalous-, kaupallisiin ja teollisuuslaitoksiin ja joka tarjoaa vertaansa vailla olevaa suorituskykyä ja joustavuutta energian varastointiin.
Tärkeimmät ominaisuudet ja toiminnot:
- Modulaarinen rakenne: 6 pinottavaa moduulia, kukin 5,12 kWh:n teholla
- Integroitu BMS: kehittynyt akunhallinta
- Korkea energiatiheys: LiFePO4-teknologian ansiosta
- Reaaliaikainen seuranta: Latauksen ja purkauksen hallinta
- Online-päivitykset: Mahdollisuus etähuoltoon ja optimointiin
Applications:
- Kotimaiset energian varastointijärjestelmät
- Aurinkosähköjärjestelmät
- Varavoimajärjestelmät
- Energian optimointi liikerakennuksissa
Hyötyjä:
- Joustavuus: Modulaarisen rakenteen ansiosta järjestelmän laajentaminen on helppoa.
- Korkea suorituskyky: Kehittynyt LFP-tekniikka
- Turvallisuus: CEI 0-21 -sertifiointi ja IP65-suojausluokka.
- Monipuolinen: Voidaan asentaa sisä- ja ulkotiloihin.
- Tilan optimointi: Kompakti muotoilu pinottua asennusta varten
Asennus ja käyttö:
- Helppo asennus pinottavan rakenteen ansiosta
- Jalusta ja ohjauskotelo sisältyvät toimitukseen
- Mahdollisuus etävalvontaan ja -hallintaan
Sertifioinnit ja vaatimustenmukaisuus:
- CEI 0-21: Sertifikaatti Italian sähköjärjestelmiin liittämistä varten
- IP65: Täysi suojaus pölyä ja vesisuihkuja vastaan

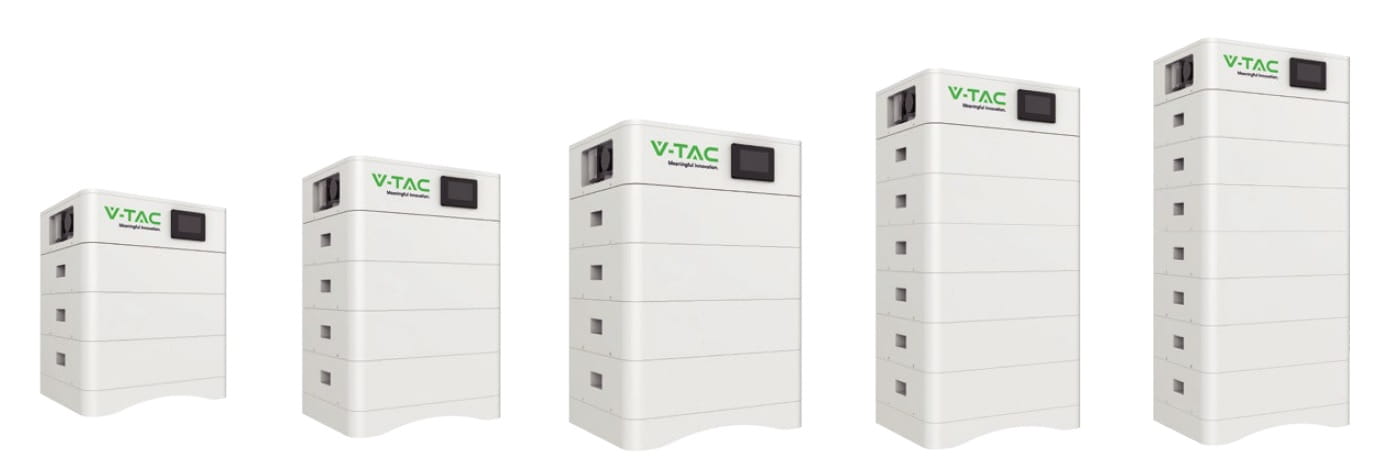

| Mallimme | OHS15K-100 | OHS20K-100 | OHS25K-100 | OHS30K-100 | OHS35K-100 | OHS40K-100 | |||
|---|---|---|---|---|---|---|---|---|---|
| Tekniset tiedot | |||||||||
| Valmistaja | V-TAC | ||||||||
| Paino (kg) | 161,4 | 207 | 252,6 | 298,6 | 343,8 | 389,4 | |||
| Mitat (mm) | 590x420x698 | 590x420x849 | 590x420x1000 | 590x420x1151 | 590x420x1302 | 590x420x1453 | |||
| Sarjan osat | 1x 12152, 1x 12151, 3x 12002 | 1x 12152, 1x 12151, 4x 12002 | 1x 12152, 1x 12151, 5x 12002 | 1x 12152, 1x 12151, 6x 12002 | 1x 12152, 1x 12151, 7x 12002 | 1x 12152, 1x 12151, 8x 12002 | |||
| Akun tyyppi | LifePO4 (LFP) | ||||||||
| Asennustapa | Seisova | ||||||||
| Akkumoduulien lukumäärä | 3 | 4 | 5 | 6 | 7 | 8 | |||
| Moduulin nimellinen energia (kWh) | 5,12 | ||||||||
| Moduulin käyttökelpoinen energia (Ah) | 100 | ||||||||
| Moduulin nimellisjännite (V) | 51.2 | ||||||||
| Järjestelmän nimellinen energia (kWh) | 15,36kWh | 20,48kWh | 25,60kWh | 30,72kWh | 35,84kWh | 40,96kWh | |||
| Järjestelmän nimellisjännite (V) | 153,6 | 204,8 | 256,0 | 307,2 | 358,4 | 409,6 | |||
| Käytettävissä oleva kapasiteetti (kWh) | 12,29 | 16,38 | 20,48 | 24,58 | 28,67 | 32,77 | |||
| Suositeltu lataus-/purkausvirta (A) | 40 / 50 | ||||||||
| Sisäänrakennettu BMS | CAN-viestintä | ||||||||
| Asennuskorkeus (m) | ≤2000m | ||||||||
| Elinikä | 25±2°C,0.5C/0.5C,EOL70%≥6000 | ||||||||
| Takuu | 10 vuotta | ||||||||
| Valvottavat parametrit | Järjestelmän jännite, virta, kennojännite, kennon lämpötila, moduulin lämpötila. | ||||||||
| SOC | Älykäs algoritmi | ||||||||
| Käyttölämpötila-alue | Lataus: 0~45°C, purku: -10~+55°C. | ||||||||
| Varastointilämpötila | 0~35°C | ||||||||
| Standardin mukainen | CEI 0-21 | ||||||||
Käytettävissä oleva konfiguraatio
Pakkaukseen sisältyvät osat:
2
KORKEA JÄNNITE AKKU MODUULI
Nimi:
KORKEAKAPASITEETTINEN AKKUMODUULI VT-OH-5K LiFePO4 5.12V 100Ah.
Moduulin nimellisjännite (Vdc):
51,2
Moduulin käyttökelpoinen energia (Ah):
100
Moduulin nimellinen energia (kWh):
5,12
Nimellinen lataus-/purkausvirta (A):
40
Suurin lataus-/purkausvirta (A):
50
Käyttölämpötila-alue:
Lataus: 0~45°C
Käyttölämpötila-alue: Käyttölämpötila-alue: Käyttölämpötila-alue:
Purkaminen: -10~+55°C
Varastointilämpötila:
0~35°C
Vuotoluokka:
IP65
Paino (kg):
45.6
Mitat (mm):
590*420*194
3
POHJA ENERGIAN VARASTOINTIA VARTEN
Nimi:
MODULAARISEN SUURJÄNNITE-ENERGIAN VARASTOINNIN PERUSTA
Paino (kg):
8.5
Mitat (mm):
590*420*80
4
TIETOLIIKENNEKAAPELI
Nimi:
Standardi 2 metrin tiedonsiirtokaapeli ulkoista laitetta varten
5
VIRTAKAAPELIT
Nimi:
Vakiomallinen 2-metrinen 25mm² virtajohto ulkoisille PCS:ille.
