Vasen päätypylväs ø42,4x1230mm AISI304 sivukiinnitys satiini
tuote ei saatavilla
lisää toivelistalle
Kuvaus

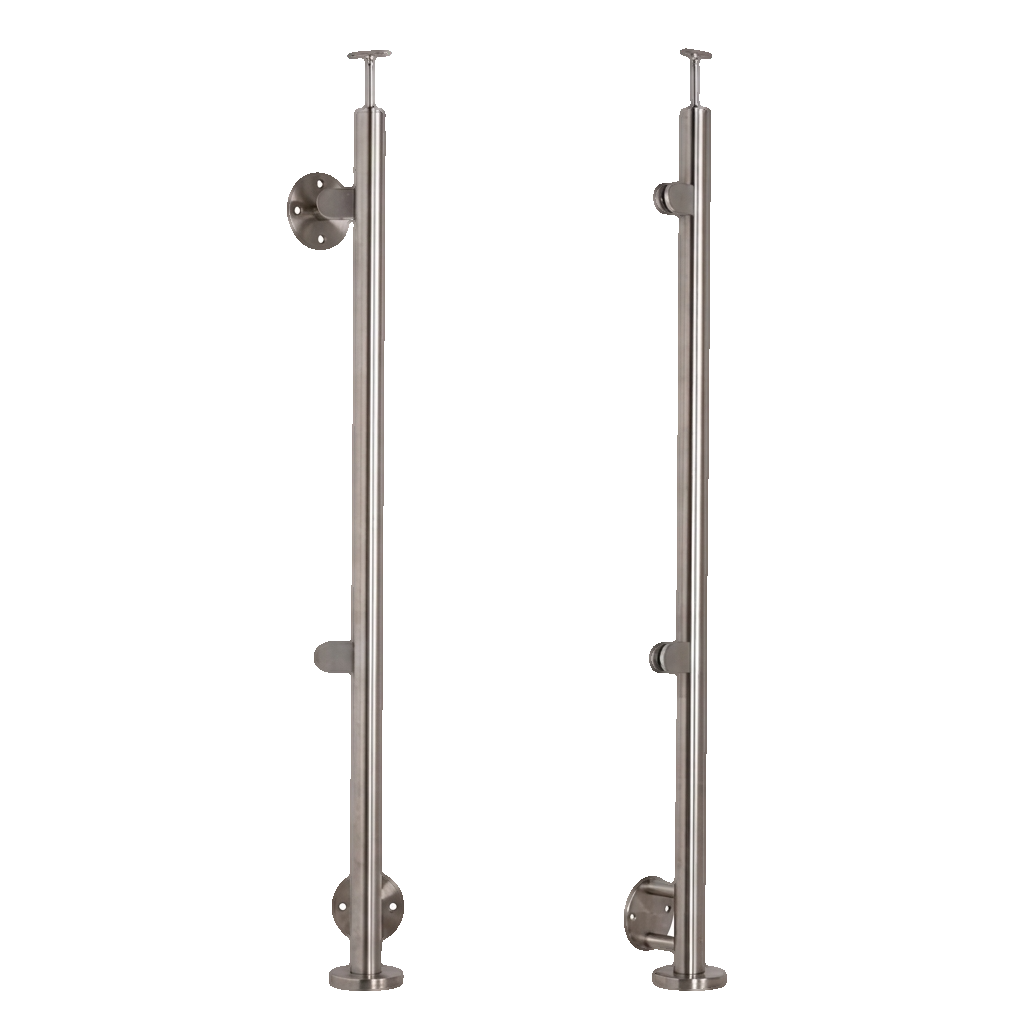

Vasen päätypylväs ø42,4 mm ruostumattomasta teräksestä lasikiinnikkeineen
Teräksinen vasen päätypylväs halkaisijaltaan ø42,4 mm ja korkeudeltaan 1230 mm, tarkoitettu tyylikkäiden lasikaiteiden rakentamiseen. Valmistettu korkealaatuisesta ruostumattomasta teräksestä AISI 304 satiinipinnalla, takaa kestävyyden ja esteettisen ulkonäön sekä sisä- että ulkotiloissa. Pylväs on varustettu kahdella lasikiinnikkeellä sekä sivukiinnityksellä seinään, mikä mahdollistaa nopean ja vakaan asennuksen ilman lattiaan ankkurointia.
Täydellinen asennussarja
Pylväs toimitetaan valmiina asennussarjana, joka sisältää kaikki tarvittavat osat. Sarjaan kuuluu sivukiinnitys (seinärosetti), kaksi lasikiinnikkettä mittoina 40×50 mm sekä pylväsliitin säädettävällä kaidekiinnityksellä. Sarjan täydellisyyden ansiosta asentajan ei tarvitse tilata lisäkomponentteja — riittää, että valmistaa sopivan karkaistu- tai laminoitulasi sekä kaiteen.
Lasikiinnikkeet palvelevat 6 mm:stä 10,76 mm:iin paksuisia lasitauluja, mikä kattaa sekä yksittäisen karkaistun lasin että suositut laminoidut lasikokoonpanot (esim. 2×5 mm PVB-kalvolla). Näin yksi pylväsmalli sopii moniin kaideprojekteihin. Lasikiinnikkeeseen tulee hankkia erikseen tiiviste sarjasta 50D1

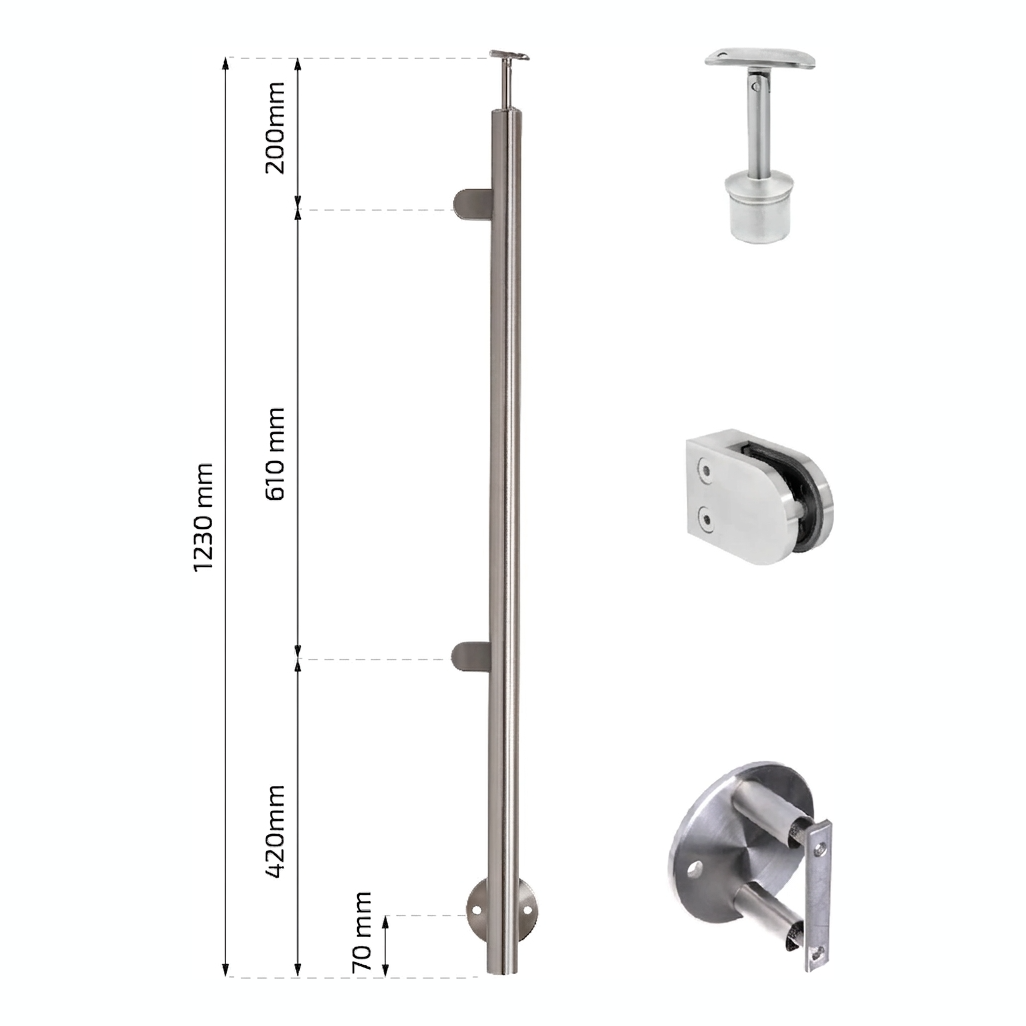

Mitat ja osien sijoittelu pylväässä
- Pylvään kokonaiskorkeus: 1230 mm
- Pylvään putken halkaisija: ø42,4 mm
- Etäisyys pylvään alaosasta sivukiinnityksen akseliin: 70 mm
- Etäisyys pylvään alaosasta alemman lasikiinnikkeen akseliin: 420 mm
- Lasikiinnikkeiden akselivälimato: 610 mm
- Etäisyys ylemmän kiinnikkeen akselista putken yläreunaan: 200 mm
- Sarjan paino: 3,45 kg
Sivukiinnitys — seinärosetti
Asennusrosetti halkaisijaltaan ø100 mm takaa vakaan ja esteettisen pylvään kiinnityksen seinään. Asennusetäisyys 51 mm (seinän pinnasta pylvään akseliin) varmistaa riittävän välin lasitaulujen vapaalle ohjaukselle. Rosetin asennusreiät mahdollistavat varman ankkuroinnin muurattuihin, betonisiin ja muihin kantaviin rakenteisiin.
Kaideliitintuki
Pylvään huipulle asennettava liitin palvelee ø42,4 mm halkaisijaltaan olevan kaiteen kiinnittämiseen. Liittimen kokonaiskorkeus on 80 mm ja kiinnitystapin halkaisija ø14 mm. Ylemmässä tukilevyssä on kallistuskulman säätö, mikä mahdollistaa mukautuksen erilaisiin portaiden konfiguraatioihin ja kaltevuuksiin. Säätö tapahtuu sisäänrakennetulla kuusiokoloruuvilla.
Lasikiinnikkeet — parametrit
- Kiinnikkeen mitat: 40 × 50 × 40 mm (kork. × pit. × lev.)
- Asennusreikien jakomitta: 38 mm
- Asennusreikien halkaisija: ø8,5 mm
- Lasin paksuusalue: 6–10,76 mm
- Kiinnikkeiden määrä sarjassa: 2 kpl
Tekniset tiedot
- Tyyppi: vasen päätypylväs
- Järjestelmä: ø42,4 mm
- Kokonaiskorkeus: 1230 mm
- Materiaali: ruostumaton teräs AISI 304
- Pinnan viimeistely: satiini (hiottu)
- Asennustyyppi: sivuasennus (seinään)
- Kiinnitysrosetin halkaisija: ø100 mm
- Etäisyys seinästä: 51 mm
- Käsiteltävä lasin paksuus: 6–10,76 mm
- Kaiteen halkaisija: ø42,4 mm
- Sarjan paino: 3,45 kg
- EAN: 5903313202213
Sarjan sisältö: sivukiinnitys (seinärosetti), 2× lasikiinnike 40×50 mm, kaideliitintuki kulmasäädöllä.
Tekniset tiedot
| Materiaali | AISI 304 |
| Pintakäsittely | Satiini |
| Asennusjärjestelmä | 42,4 mm |
