Vaunupaketti 80 (10-rullaiset, nylonirullat) KIT liukuportille tarvikkeineen
tuote ei saatavilla
lisää toivelistalle
Kuvaus
PSG Liukukärrysetti 80 – 10-rullaiset kärryt liukuportille tarvikkeineen

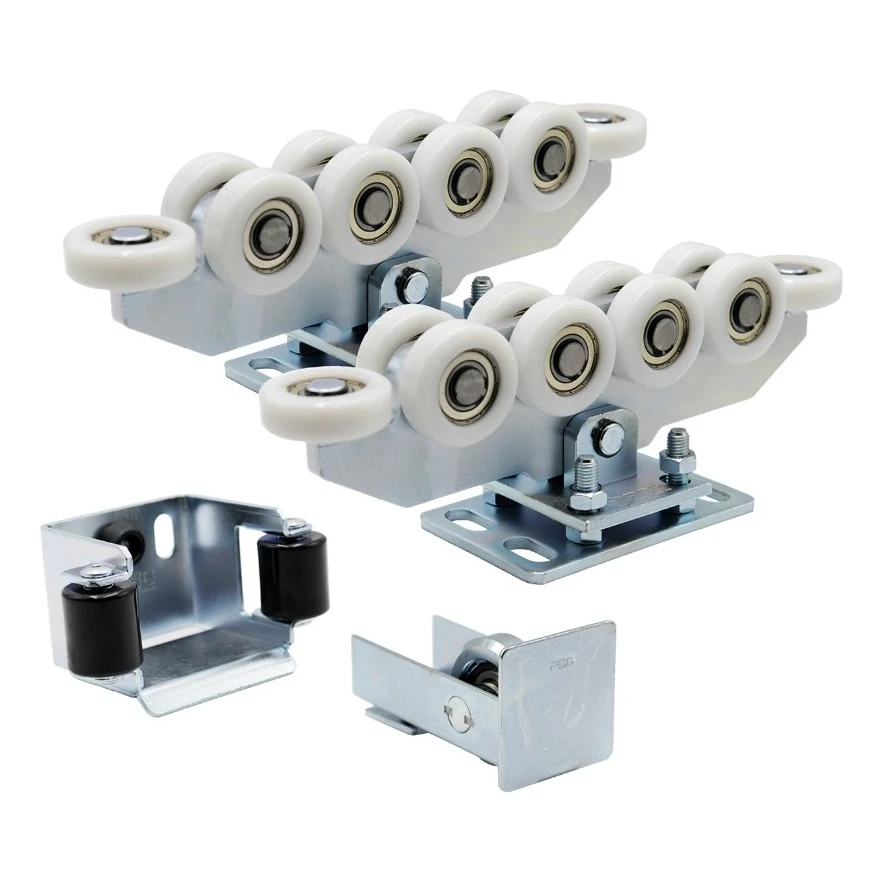

PSG-liukukärrysetti tarvikkeineen on täydellinen asennussarja itsekannaville liukuporteille, joka on suunniteltu 80 × 80 × 5 mm -kiskoon. Setti sisältää kaksi 10-rullaista kärrya nylonrullineen, ajokiskon kiinnikkeen ohjausrullineen sekä ajorullan — kaikki mitä asennustiimi tarvitsee portin nopeaan, varmaan ja lisäostoitta tapahtuvaan asennukseen.
Setin sisältö
- 2 × 10-rullainen liukukärry — nylonrullineen (joista kaksi vaakatasossa), takaavat portin hiljaisen ja sujuvan toiminnan
- 1 × ajokiskon kiinnike — teräksinen, kahdella muovisella ohjausrullalla, stabiloi portin sulkeutuessa
- 1 × ajorulla — asennetaan kiskon alkuun, suojaa kärryjä lumelta ja jäältä
- Kiinnitysruuvit mukana

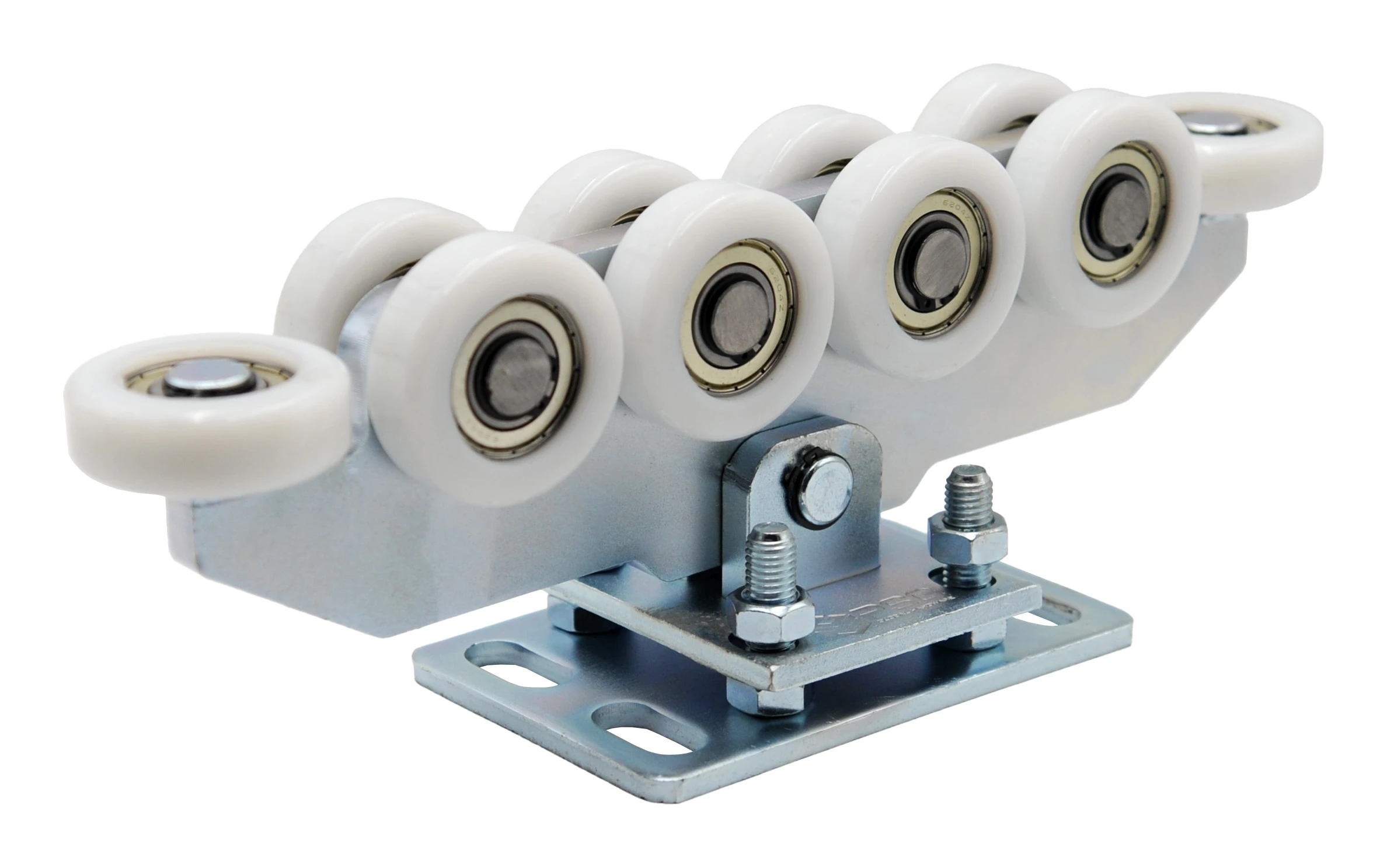

10-rullaiset liukukärryt
Jokaisessa kärryssä on 10 nylonrullaa (joista kaksi vaakatasossa), jotka minimoivat kitkaa ja vähentävät melua porttia liikutettaessa. Keinuva rakenne alustan ja akselin välillä mahdollistaa kärryn kevyen kallistumisen, mikä kompensoi epätasaisen alustan ja vaihtelevat kuormat — vähentäen jännityksiä ja pidentäen koko järjestelmän käyttöikää. Ruuveilla toimiva korkeudensäätö mahdollistaa kärryn tarkan sovittamisen portin rakenteeseen asennuksen aikana. Yhden kärryn maksimikuorma on 900 kg, joten setti soveltuu myös raskaiden teollisuusporttien asennukseen.

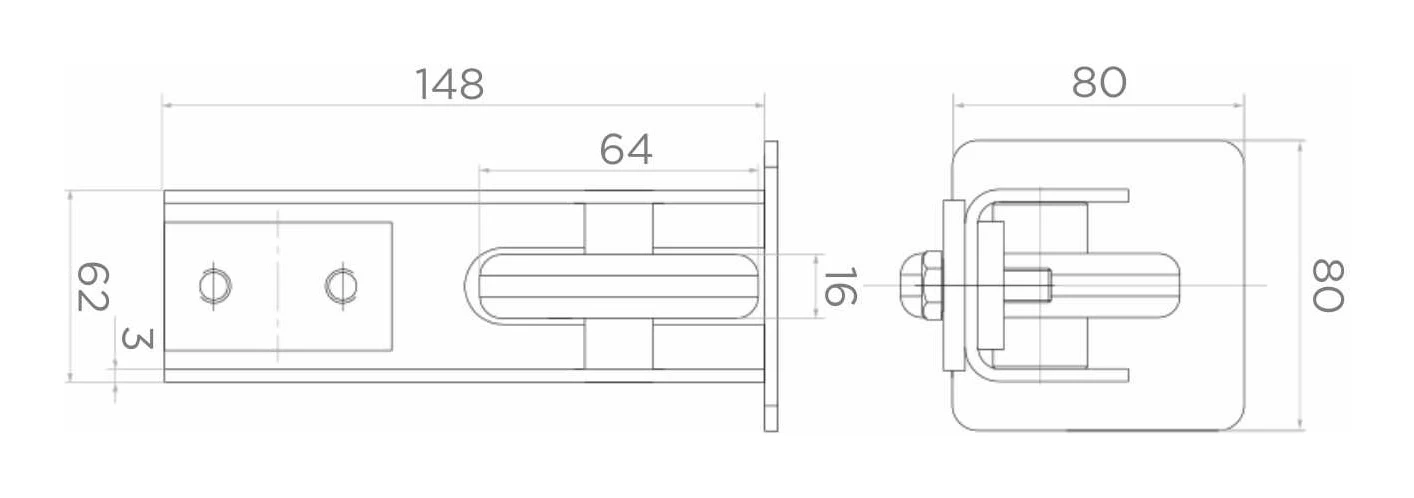

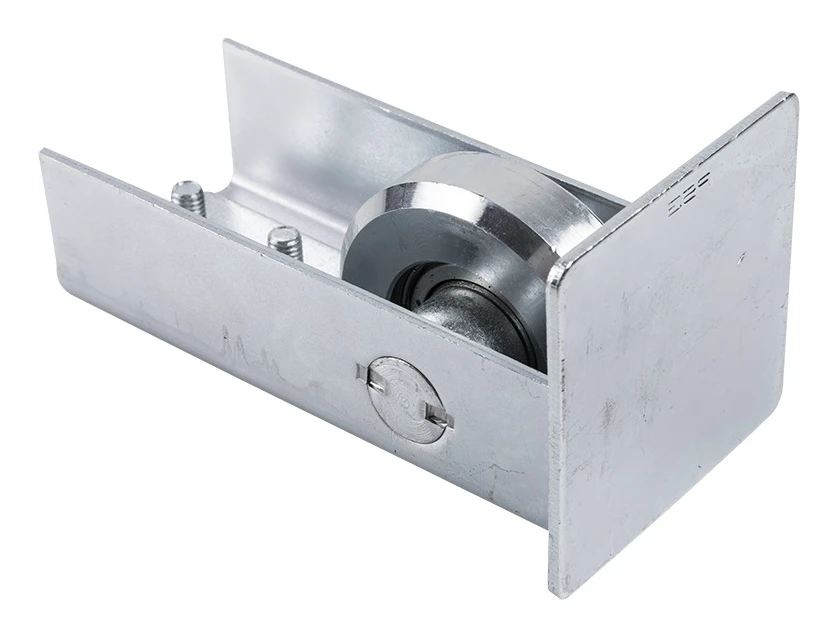

Ajorulla — mitat ja rakenne
Ajorulla asennetaan kiskon alkuun ja toimii suojaavana elementtinä — se ohjaa portin kärryjä pitkin ja suojaa niitä samalla jäätymiseltä ja likaantumiselta. Tämän ansiosta järjestelmä toimii sujuvasti myös vaikeissa sääolosuhteissa.
- Kokonaispituus: 148 mm
- Rullan aukon pituus: 64 mm
- Sisääntyönnettävän profiilin leveys: 62 mm
- Pyörän leveys: 16 mm
- Levyn paksuus: 3 mm
- Etulevy: 80 × 80 mm
- Kiskolle: 80 × 80 × 5 mm
- Viimeistely: galvanoitu

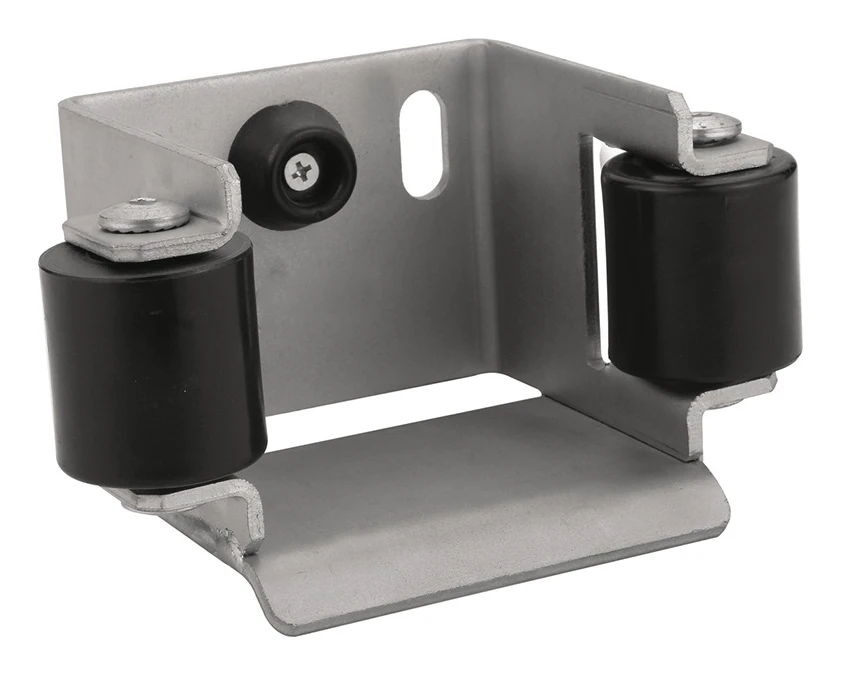

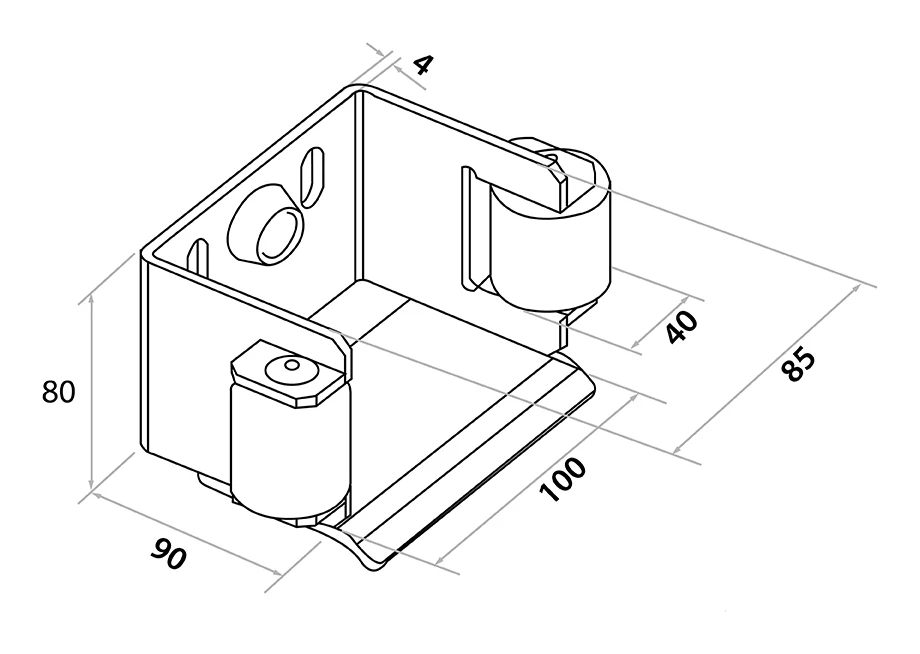

Ajokiskon kiinnike — mitat ja rakenne
Teräksinen ajokiskon kiinnike asennetaan tolppaan ja stabiloi portin sulkeutuessa, jakamalla samalla portin painon lisärakenteille. Kaksi muovista ohjausrullaa takaavat portin tarkan ohjauksen ja vähentävät kärryn kulumista.
- Asennuslevyn korkeus: 80 mm
- Asennuslevyn leveys: 90 mm
- Kokonaissyvyys: 100 mm
- Rullien välinen vapaa tila: 85 mm
- Ohjausrullien korkeus: 40 mm
- Levyn paksuus: 4 mm
- Kiinnitysreikien jako: 70 mm
- Kiinnitysreiän mitat (soikio): 25 × 10 mm
- Kiskolle: 80 × 80 × 5 mm
- Viimeistely: galvanoitu
Setin tekniset tiedot
- Käyttökohde: itsekannatteinen liukuportti
- Kärryn tyyppi: 80 (10-rullainen)
- Rullamateriaali: nylon (muovi)
- Rullien määrä per kärry: 10 (joista 2 vaakatasossa)
- Yhteensopiva kisko: 80 × 80 × 5 mm
- Kärryn maks. kuorma: 900 kg
- Korkeudensäätö: kyllä (säätöruuvit)
- Viimeistely: galvanoitu
- Merkki: PSG
- Setin paino: 21 kg
Kärryvälyksen valinta
Oikea liukukärryvälys riippuu portin vapaasta leveydestä ja painosta. Alla oleva taulukko helpottaa optimaalisen kärryvälyksen (Lw) nopeaa valintaa 5,5–8,0 m pitkille ja 450–650 kg painaville porteille.

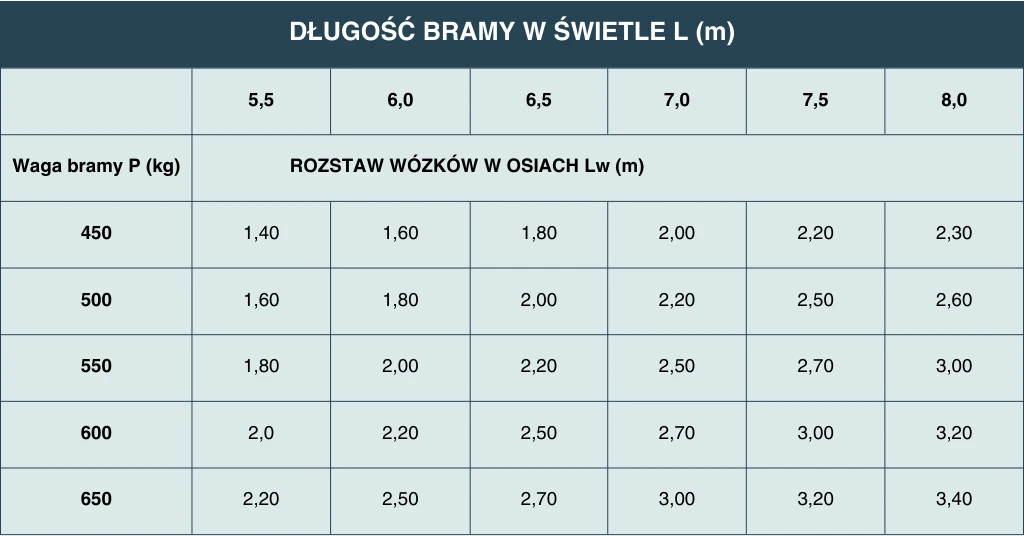

Liukuportin liukukärryvälyksen valintataulu
| PORTIN VAPAA LEVEYS L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Portin paino P (kg) | KÄRRYVÄLYS AKSELEILLA Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Kaikki setin osat ovat galvanoituja, mikä takaa tehokkaan korroosiosuojan ja pitkän käyttöiän myös vaativissa sääolosuhteissa. PSG-merkin tuotteet ovat ammattimaisille asennusyrityksille todistettuja ratkaisuja, jotka takaavat luotettavuuden ja asennuksen toistettavuuden.
Tekniset tiedot
| Tuotetyyppi | Paketti / KIT lisätarvikkeilla |
| Rullien materiaali | Nylon |
| Rullien määrä [szt.] | 10 |
| Vaunun rakenne | Kääntyvä |
| Maks. kantokyky [kg] | 900 |
| Liukukiskon koko | 80x80x5 |
| Ajojärjestelmän tyyppi | Rullakulkujärjestelmä |
