Viisto trapetsisilta EPDM-tiivisteellä H63 L330 – alumiininen PV-kattosovitin
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Vino trapetsisilta EPDM-tiivisteellä H63 L330 – alumiininen

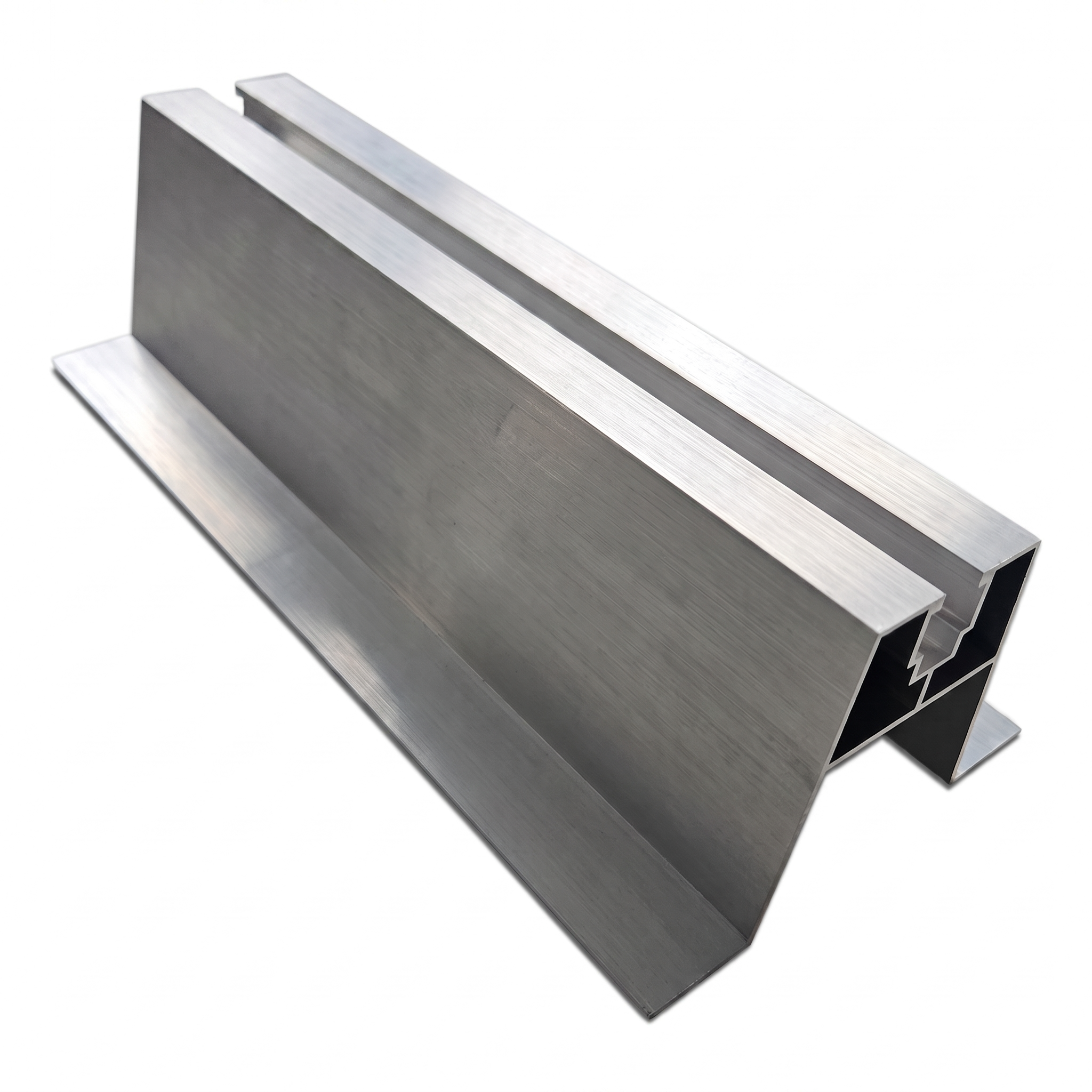

Vino trapetsisilta EPDM-tiivisteellä on alumiininen välikappale, joka on tarkoitettu aurinkopaneelijärjestelmien asentamiseen trapettilevykatoille. Profiilin vino muoto seuraa täydellisesti trapettilevyn aallon geometriaa, tarjoten vakaan ja tiiviin tuen asennuskiskolle ilman erillisiä tasauslevyjä.
Sisäänrakennettu EPDM-tiiviste suojaa tehokkaasti katteen kiinnityskohdassa vedenpenetraatiolta. Tiiviste kompensoi levyn pinnan epätasaisuuksia ja vaimentaa mikrovärinöitä, mikä pidentää liitoksen käyttöikää ja minimoi korroosioriskin kosketuspisteessä.
Edut asennustiimille
- Vino geometria — profiili sovitettu trapettilevyn aallon kaltevuuteen, eliminoi elementtien leikkaamisen ja taivuttamisen työmaalla
- EPDM-tiiviste mukana — asennusvalmis elementti, joka ei vaadi tiivisteiden erillistä tilaamista ja liimaamista
- Alumiini — kevyt ja korroosionkestävä materiaali, helpottaa kuljetusta katoille ja takaa pitkäikäisyyden
- Kompakti paino 0,350 kg — helppo käsitellä ja varastoida, ei rasita kattorakennetta
Mitat ja tekniset parametrit
- Pituus (L): 330 mm
- Korkeus (H): 63 mm
- Pohjan kokonaisleveys: 94,4 mm
- Yläalustan leveys: 40 mm
- Profiilin seinämäpaksuus: 1,2 mm
- Kiinnityskanavan seinämäpaksuus: 1,3 mm
- Yläkanavan leveys (ulkoinen): 16,3 mm
- Yläkanavan leveys (sisäinen): 13,7 mm
- Paino: 0,350 kg
Materiaali ja pintakäsittely
- Profiilimateriaali: alumiini
- Pintakäsittely: standardianodisointi
- Tiiviste: EPDM
Profiilin rakenne

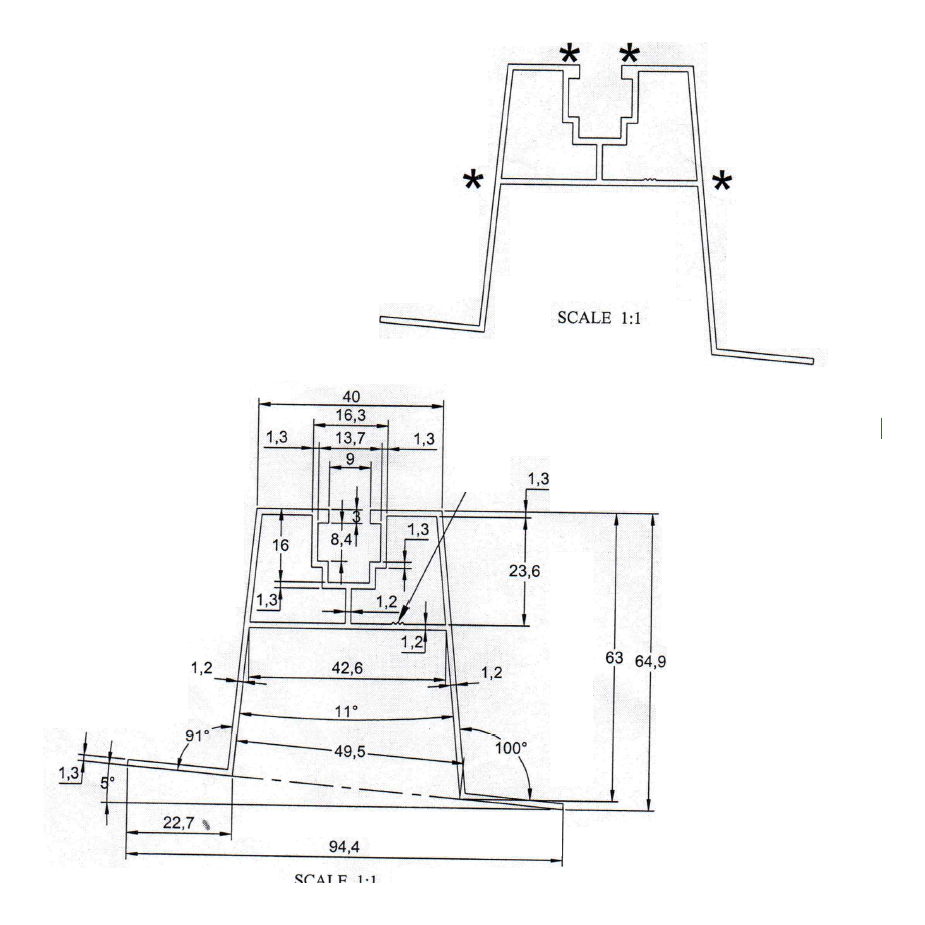

Trapetsimaisessa poikkileikkauksessa on kaksi symmetristä jalaketta, jotka tukeutuvat kattolevyn pintaan. Sivuseinämät jatkuvat sisäiseksi vahvistuslaipaksi. Profiilin yläosassa on asennuskanava, jonka sisäleveys on 13,7 mm ja aukko 8,4 mm, mahdollistaen pulttien ja kiinnikkeiden kiinnityksen kantokiskoihin. Tähdellä merkityissä kohdissa voi esiintyä lämpöjälkiä (heat lines), jotka syntyvät alumiinin pursotusprosessissa — nämä eivät ole laatuvirheitä.
Vino trapetsisilta H63 L330 on luotettava välikappale trapettilevyn ja aurinkopaneelirakenteen välillä, joka lyhentää asennusaikaa ja parantaa jokaisen katto-asennuksen laatua.
