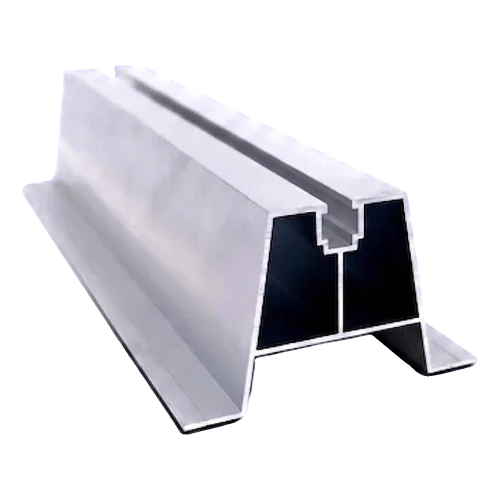

Alumiininen H-70 trapetsimuotoinen silta EPDM-tiivisteellä 330 mm – aurinkopaneelien kiinnitys trapetsipeltiin
tuote ei saatavilla
lisää toivelistalle
5
Kuvaus
Alumiininen H-70 trapetsimuotoinen silta EPDM-tiivisteellä 330 mm – aurinkopaneelien kiinnitys trapetsipeltiin

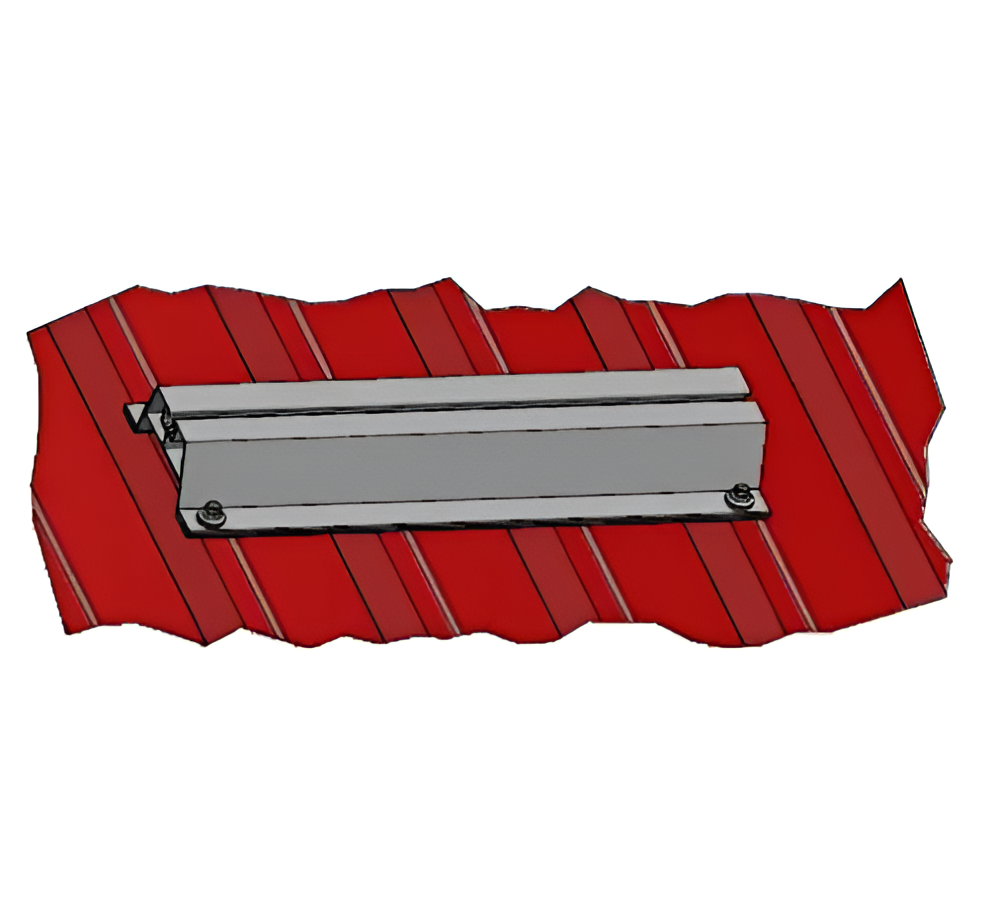

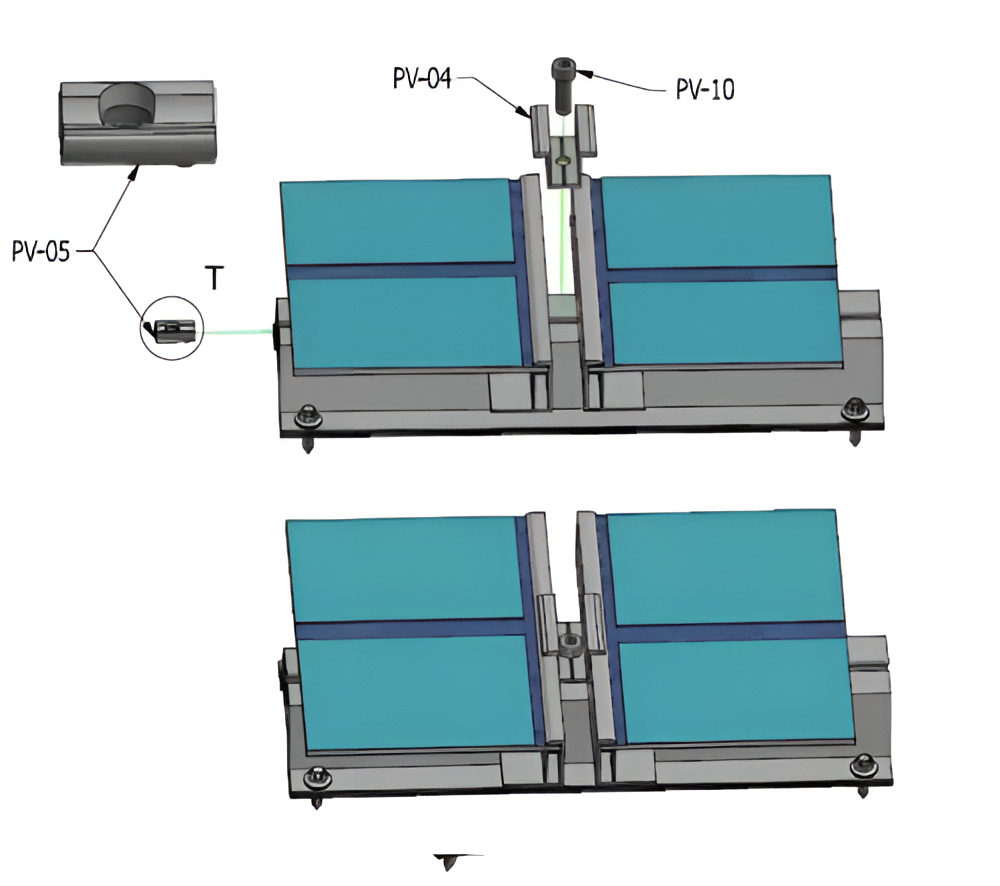

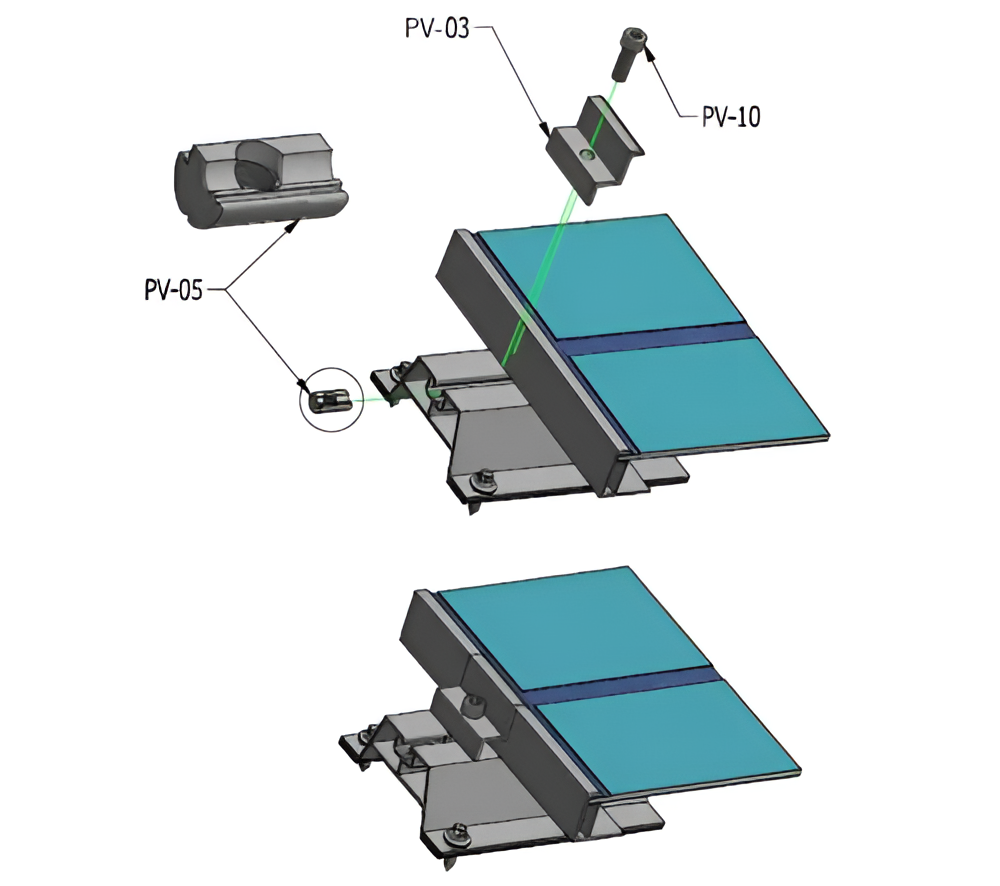

H-70-trapetsisilta EPDM-tiivisteellä on alumiininen siltaprofiili, joka on suunniteltu aurinkopaneelien suoraan kiinnittämiseen kattoihin, jotka on katettu trapetsipellillä. Poikkileikkauksen trapetsimainen muoto mukailee peltikatteen harjojen geometriaa, minkä ansiosta profiili asettuu tukevasti kattopinnalle ilman ylimääräisiä tasoituslevyjä. Profiilin korkeus takaa sopivan etäisyyden moduulin ja kattopinnan välillä, mahdollistaen vapaan ilmanvirtauksen paneelin alla — luonnollinen tuuletus tehokkaasti poistaa lämpöä, mikä parantaa PV-moduulien toimintaolosuhteita. Yläkanava mahdollistaa pääty- ja keskikiinnikkeiden kiinnittämisen kuusiokoloruuvien ja nelikulmaisten muttereiden avulla, ja sillan kiinnitysruuvien reiät tehdään suoraan katolla asennuksen yhteydessä, mikä mahdollistaa kiinnityspisteen tarkan sovittamisen peltiprofiiliin.
H-70-trapetsisillan edut
- Tuuletustila paneelin ja katon välillä edistää moduulien luonnollista jäähtymistä ja rajoittaa tehon laskua kuumina päivinä
- Mukana toimitettava EPDM-tiiviste suojaa kattopintaa kiinnityskohdassa ja estää veden pääsyn pellin alle
- Korroosiota kestävä alumiiniseos 6060 — profiili ei vaadi lisäkorroosiosuojaa ja kestää ulko-olosuhteita vuosikausia
- Yhteensopivuus keski- ja päätykiinnikkeiden kanssa mahdollistaa monipuolisen käytön erilaisissa asennuskokoonpanoissa
- Asennusreiät tehdään katolla — joustava sovitus trapetsipellin aaltoväliin

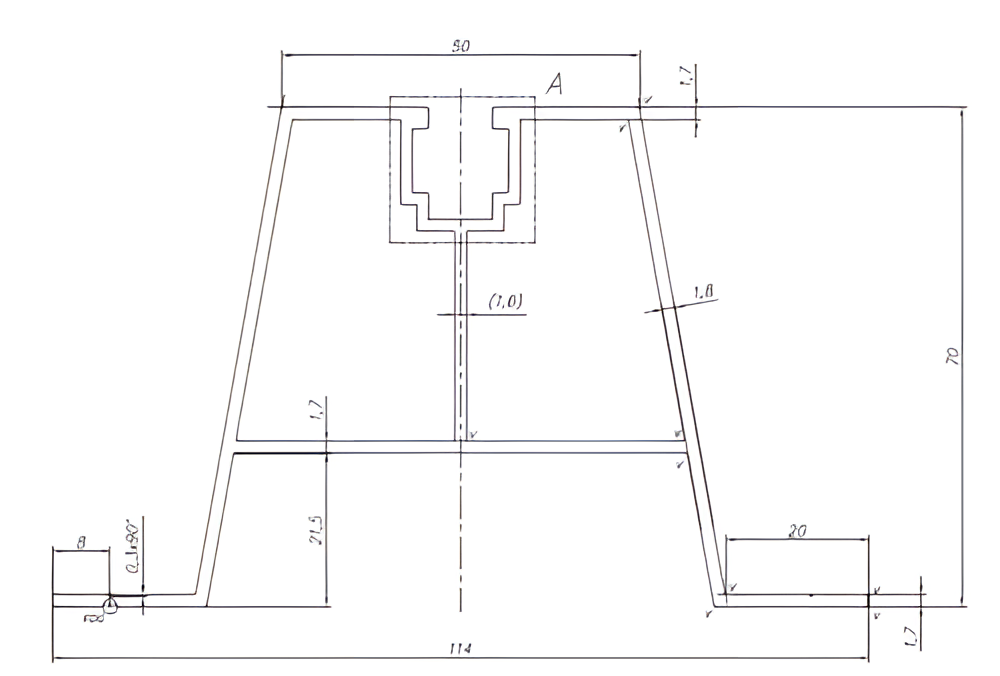

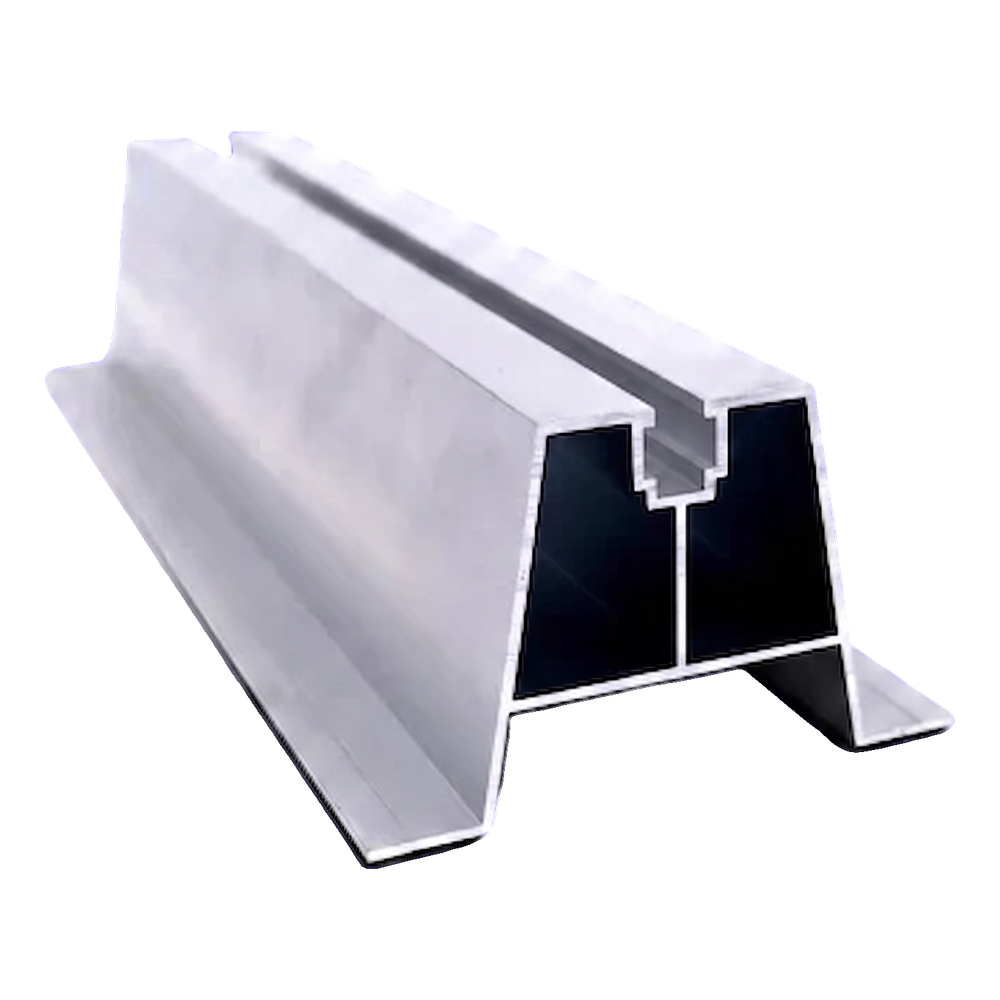

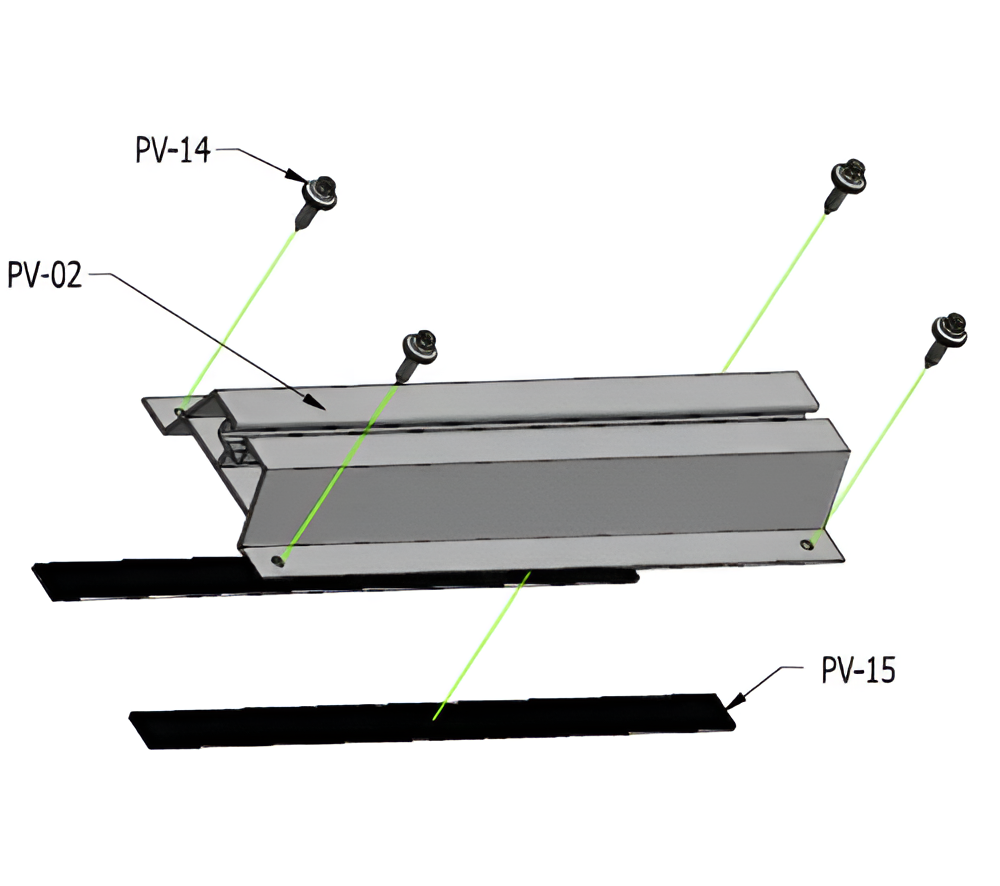

Profiililla on trapetsimainen poikkileikkaus sisäisellä vahvistuksella — kaksi pystysuoraa väliseinää jäykistävät rakennetta ja siirtävät kiinnitettyjen moduulien kuormat peltikatteen harjalle. Profiilin yläosassa on asennuskanava, joka on tarkoitettu aurinkopaneelien kiinnikkeiden asettamiseen. Profiilin pohja lepää tukevasti trapetsipellin harjoilla, ja EPDM-tiiviste (näkyvissä asennuskaaviossa) täyttää epätasaisuudet ja varmistaa tiiviyden kiinnityspisteissä.
