Alumiininen trapetsisilta H-40 EPDM-tiivisteellä 330 mm – aurinkopaneelien kiinnitys trapetsipeltiin
tuote ei saatavilla
lisää toivelistalle
5
Kuvaus
Alumiininen trapetsisilta H-40 EPDM-tiivisteellä 330 mm – aurinkopaneelien kiinnitys trapetsipeltiin
Trapetsisilta H-40 EPDM-tiivisteellä on alumiininen siltaprofiili, joka on tarkoitettu aurinkopaneelien suoraan kiinnittämiseen katoille, joissa on trapetsipeltikate. Valmistettu alumiiniseoksesta 6060, profiili yhdistää korkean korroosionkeston hyvään mekaaniseen kestävyyteen, mikä takaa asennuksen pitkäikäisyyden koko käyttöiän ajan. Profiili asennetaan trapetsipellin aaltohuipulle, ja sen korkeus mahdollistaa vapaan ilmankierron paneelin alla — moduulien luonnollinen jäähdytys parantaa niiden tehokkuutta ja erottaa paneelin kuumasta kattopinnasta. Yläpuolinen asennuskanava mahdollistaa keski- ja päätypuristimien kiinnittämisen kuusiokoloruuveilla ja neliömuttereilla, mikä antaa asennustiimille joustavuutta moduulien sijoittamisessa.
Keskeiset edut asentajalle
- EPDM-tiiviste mukana toimituksessa — tiivis kiinnitys peltiin ilman lisätiivistysmateriaaleja
- Asennusreiät tehdään paikan päällä — ruuvien jako sovitetaan vapaasti kyseisen trapetsipellin aaltojakoon ilman tarvetta tilata eri kattoprofiileille tarkoitettuja versioita
- Alumiini 6060 kestää korroosiota ja sääolosuhteita
- Profiili soveltuu anodisointiin, mikä tarjoaa lisäsuojan pinnalle
- Profiilin korkeus takaa moduulien luonnollisen tuuletuksen ja niiden erottamisen kuumasta kattopinnasta
Asennus trapetsipeltikatolle

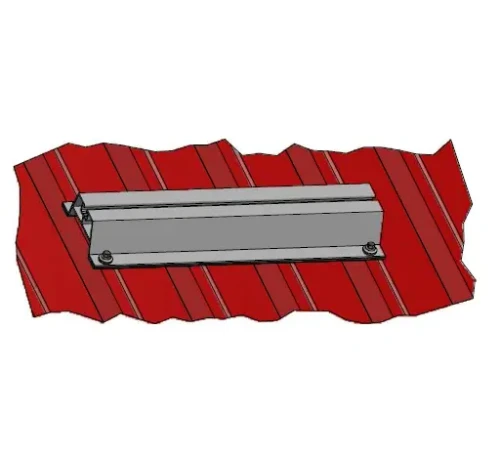

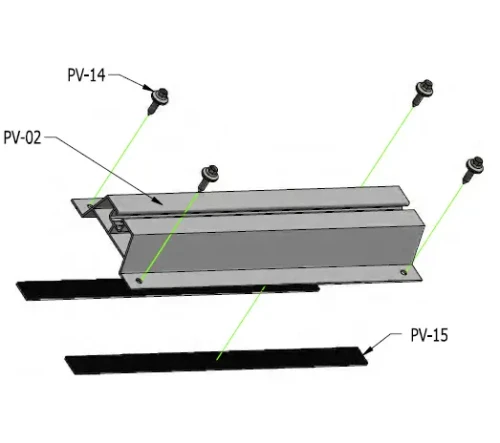

Trapetsisilta asennetaan suoraan trapetsipellin aaltohuipulle. EPDM-tiiviste varmistaa profiilin tiiviin kiinnittymisen alustaan ja suojaa peltiä vaurioilta kiinnityskohdassa. Profiilin kattorakenteeseen kiinnittävien ruuvien reiät tehdään työmaalla — näin asentaja voi sovittaa jaon kyseiseen peltiprofiiliin. Aurinkopaneelit kiinnitetään sillan yläkanavaan keski- tai päätypuristimilla.
Yhteensopivuus puristinjärjestelmän kanssa

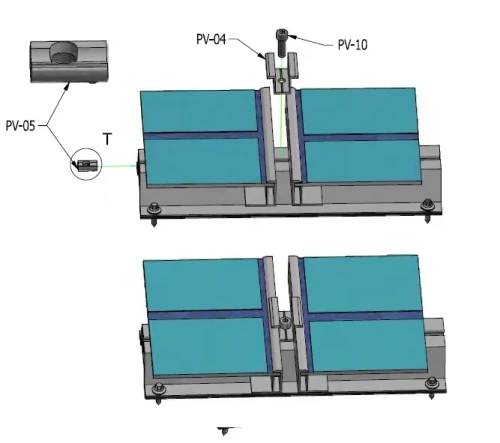

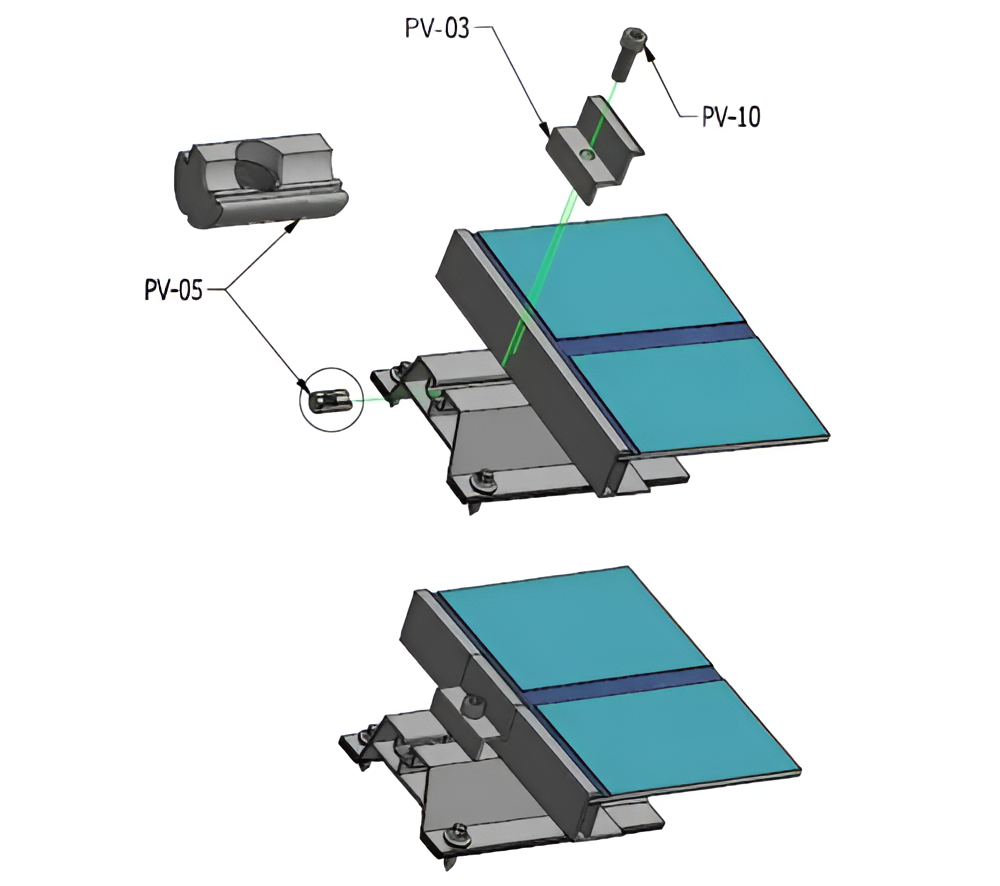

Profiili toimii yhteen laajan asennustarvikevalikoiman kanssa. Keski- ja päätypuristimet asennetaan kiskon yläkanavaan, ja kuusiokantaiset neliömutterit lukitsevat ne haluttuun asentoon. Alla olevat kaaviot esittävät esimerkkikokoonpanoja pääty- ja keskipuristimia käyttäen.

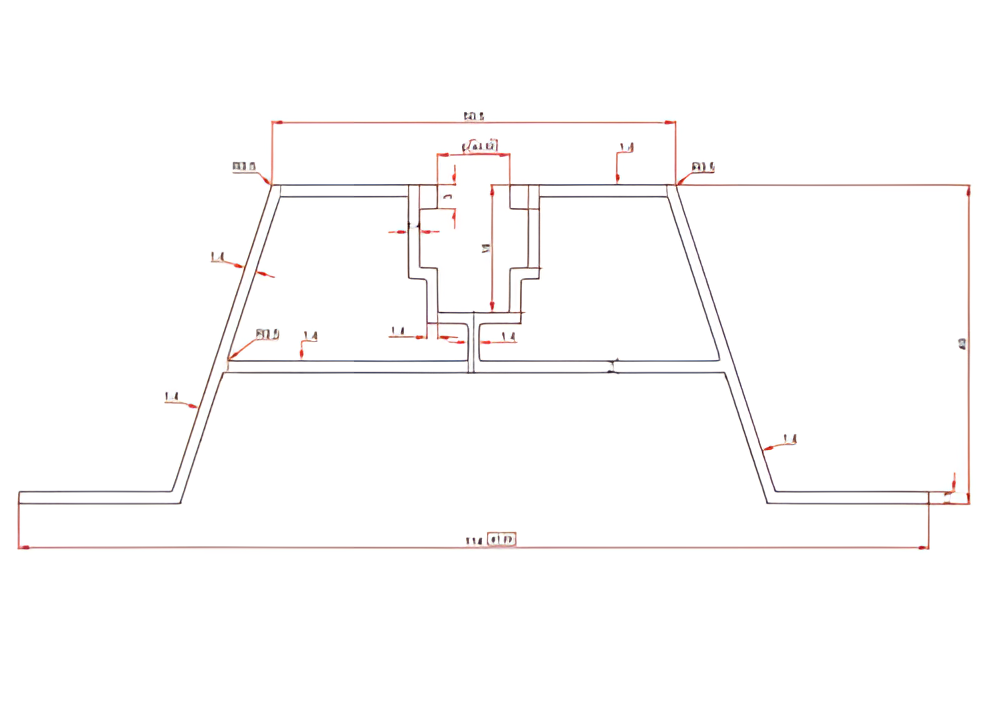

Profiilin rakenne perustuu symmetriseen trapetsipoikkileikkaukseen, jonka yläosassa on keskeinen asennuskanava. Suuri kosketuspinta pellin kanssa takaa vakauden, ja tasainen seinämän paksuus varmistaa riittävän jäykkyyden alhaisesta painosta huolimatta. Tasainen kuormituksen jakautuminen mahdollistaa puristimien kiinnittämisen mihin tahansa kohtaan kanavaa pitkin.
