Täydellinen sähkösarja aurinkosähköä varten, jossa on 12KTLX-G3 3F 2MPPT Sofar-invertteri T2V:lle.
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Täydellinen sähkösarja aurinkosähköä varten, jossa on 12KTLX-G3 3F 2MPPT Sofar-invertteri T2V:lle.

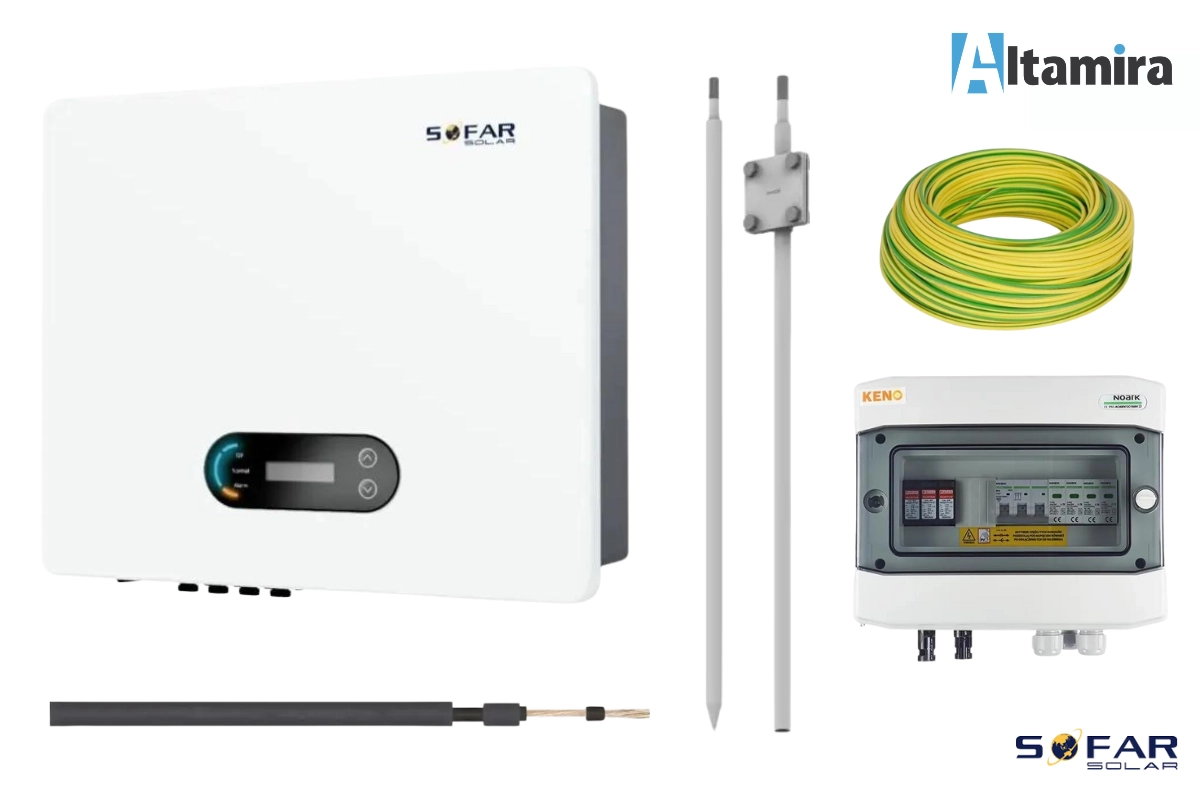

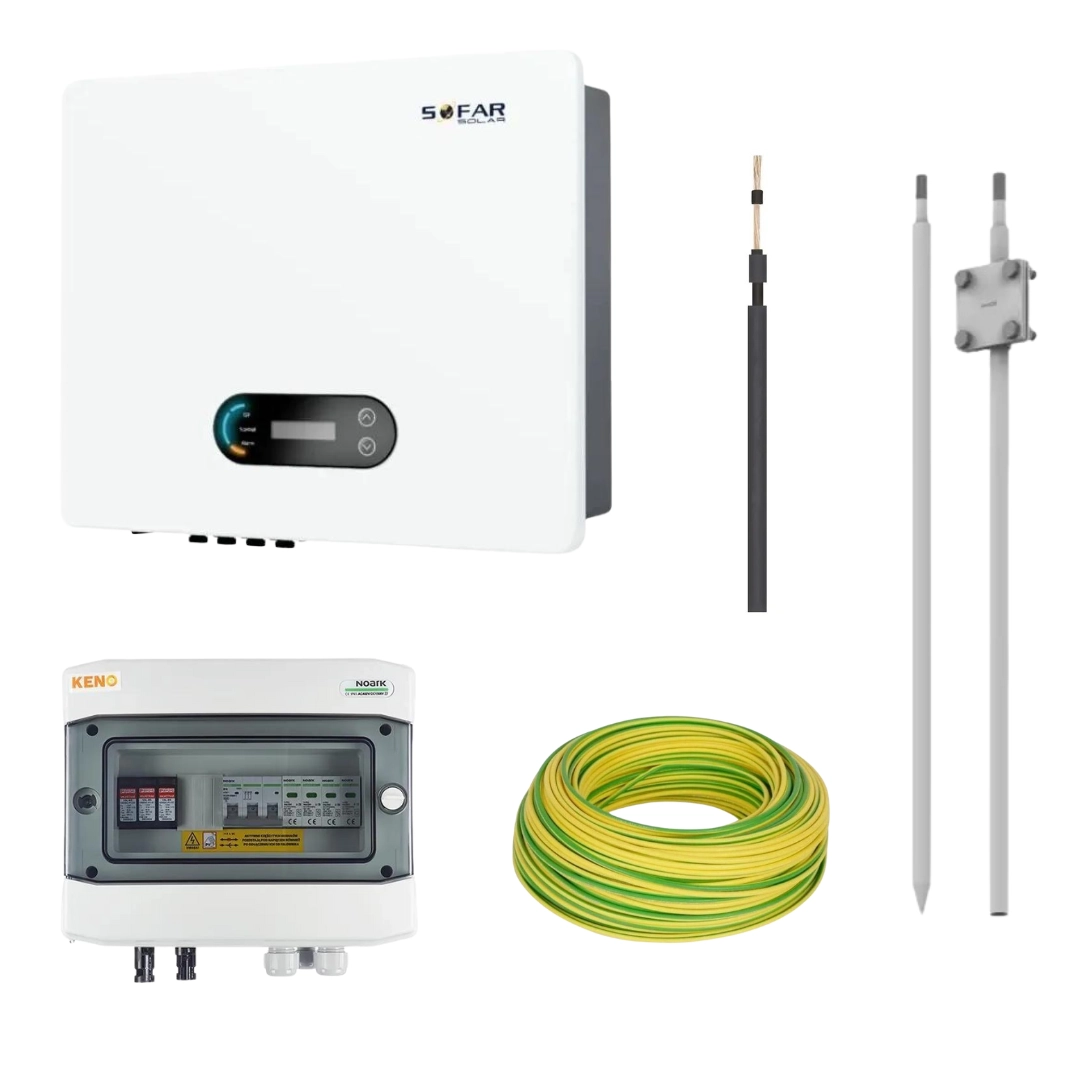

Täydellinen aurinkosähköpakkaus, jossa on Sofar 12KTLX-G3 3F 2MPPT -invertteri, joka on sovitettu 24:lle 480Wp JKM480N-60HL4-V JINKO-valosähköpaneelille ja T2V-maarakenteelle.
Zestaw został dostosowany do instalacji o optymalnej mocy wynoszącej 11,52 kW.
Aby stworzyć farmę fotowoltaiczną z zastosowaniem powyższego zestawu elektrycznego, konieczne będzie dodatkowe zakupienie zestawu 24 paneli fotowoltaicznych o mocy 480Wp każdy, model JKM480N-60HL4-V firmy JINKO oraz konstrukcji naziemnej typu T2V.
Oszczędzaj energię i dbaj o środowisko dzięki kompletnemu zestawowi elektrycznemu do fotowoltaiki, który zapewni Ci niezależność energetyczną i ekologiczne korzyści. Kompletny zestaw elektryczny do fotowoltaiki obejmuje innowacyjne rozwiązania, takie jak:
- Falownik o mocy 12kW z modułem WiFi do zdalnego monitorowania i zarządzania instalacją.
- Skrzynka przyłączeniowa z ogranicznikiem przepięć, zapewniająca bezpieczne połączenia w instalacji.
- Wysokiej jakości przewód solarny o podwójnej izolacji, zapewniający efektywne połączenia.
- Solidny uziom składany, gwarantujący prosty montaż i bezpieczeństwo instalacji w różnych rodzajach gruntu.
- Przewód ochronny żółto-zielony, zapewniający wysoki poziom bezpieczeństwa instalacji.
Tämän sarjan avulla voit ottaa energiaa suoraan auringosta ja muuntaa sen puhtaaksi ja uusiutuvaksi sähköksi. Näin voit pienentää energialaskujasi ja edistää ympäristönsuojelua. Investoi täydelliseen aurinkosähköpakettiimme ja nauti energiariippumattomuudesta!
Pakkaukseen sisältyvät komponentit
Invertteri invertteri 12kW 3F 17.4A KTLX-G3 2MPPT DC-kytkin WiFi-moduuli 12KTLX-G3 SOFAR on osa 3kW-24kW invertterisarjaa, joka on suunniteltu käytettäväksi erikokoisissa kotitalouksien aurinkosähköasennuksissa.
Sofar-taajuusmuuttajille on ominaista korkea laatu, joka perustuu hyvämaineisten toimittajien komponenttien käyttöön ja huolelliseen valmistusprosessiin. Tuote tarjoaa luotettavuutta ja erinomaista laatua edulliseen hintaan, ja 12 vuoden takuu vahvistaa Sofar-laitteiden korkean laadun. Laitteet on varustettu WiFi-moduulilla, joka mahdollistaa laitoksen toiminnan etähallinnan ja -valvonnan. Lisäksi Sofarin inverttereissä on alumiininen, ruostumattomasta teräksestä valmistettu kotelo, jossa on IP 65 -luokitus, minkä ansiosta ne voidaan asentaa ulkotiloihin.
Sofar-taajuusmuuttajien uusin G3-sarja erottuu alhaisesta käynnistysjännitteestä, korkeasta maksimitehokkuudesta ja uudesta ohjelmistosta, jossa on etäpäivitysmahdollisuus.
Spesifikaatio
STANDARDS
| Tuotteen nimi | 12KTLX-G3 | |||
|---|---|---|---|---|
| DC-tulo | ||||
| Suositeltu suurin syöttöteho | 18000 Wp | |||
| Suurin DC-teho MPPT:tä kohti | 12000 W / 6000 W | |||
| MPPT:n lukumäärä | 2 | |||
| DC-tulojen määrä | 2/1 | |||
| Suurin tulojännite | 1100 V | |||
| Käynnistysjännite | 160 V | |||
| Nimellinen tulojännite | 600 V | |||
| MPPT:n käyttöjännitealue | 140 V - 1000 V | |||
| MPPT:n täyden tehon jännitealue | 450 V - 850 V | |||
| Suurin tulovirta MPPT | 13 A / 13 A | |||
| Suurin oikosulkuvirta MPPT:tä kohti | 18 A / 18 A | |||
| Nimellisteho | 12000 W | |||
| Suurin AC-teho | 13200 VA | |||
| Nimellislähtövirta | 17,4 A | |||
| Verkon nimellisjännite | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Verkkojännitealue | 310 VAC - 480 VAC (paikallisen standardin mukaan) | |||
| Nimellistaajuus | 50/60 Hz | |||
| Verkon taajuusalue | 45 Hz - 55 Hz/54 Hz - 66 Hz (paikallisen standardin mukaan) | |||
| THDi | <3% | |||
| Tehokerroin | 1 (säädettävissä +/- 0,8) | |||
| Hyötysuhde | ||||
| Suurin hyötysuhde | 98,4% | |||
| Eurooppalainen hyötysuhde | 97,5% | |||
| Oma kulutus yöllä | <0,5 W | |||
| MPPT-hyötysuhde | 99,9% | |||
| Suojaus | ||||
| Suojaus käänteistä napaisuutta vastaan | Kyllä | |||
| Suojaus saarekkeellisuutta vastaan | Kyllä | |||
| Suojaus virtavuotoa vastaan | Kyllä | |||
| Suojaus maadoituksen puuttumista vastaan | Kyllä | |||
| PV-joukon vikavalvonta | Kyllä | |||
| Energian purkautumisen esto | Kyllä | |||
| DC-kytkin | Kyllä | |||
| AFCI | Valinnaisesti | |||
| SPD: PV | II-tyypin standardi, AC: II-tyypin standardi | |||
| Liitettävyys | ||||
| Virranhallintayksikkö | sertifioinnin ja tilauksen mukaan | |||
| Vakioviestintätila | RS485/USB/Bluetooth, Wi-Fi valinnaisesti: GPRS | |||
| Toimintatietojen muisti | 25 vuotta | |||
| Yleiset tiedot | ||||
| Ympäristön lämpötila-alue | -30 ~+60°C | |||
| Topologia | muuntajaton | |||
| Suojausaste | IP65 | |||
| Sallittu kosteusalue | 0~100% | |||
| Suurin käyttökorkeus | 4000 m a.s.l. | |||
| Melu | <40 dB | |||
| Paino | 17 kg | |||
| Jäähdytys | luonnollinen | |||
| Mitat | 513 x 425 x 169 mm | |||
| Näyttö | LCD&Bluetooth+APP | |||
| Takuu | 12 vuotta | |||

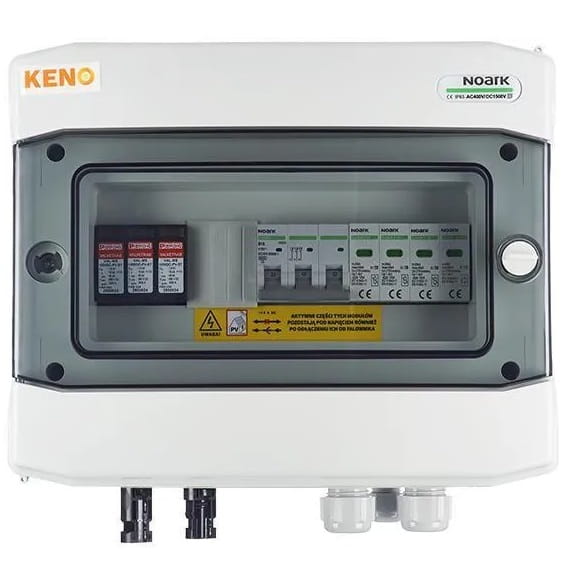

Liitäntärasia DC + AC ylijännitesuojalla, 1000V tyyppi 1+2, 1x PV-ketju, 1x MPPT // ogr. AC-tyyppi 1+2, 16A 3-F tyyppi SH-90 DCAC
Kytkentäjakajat ovat luotettava ratkaisu, jota käytetään menestyksekkäästi sekä pienissä että keskisuurissa koti- ja teollisuuslaitoksissa. Laajan käyttövalikoiman ja IP65-suojausluokan ansiosta kytkinlaitteet voidaan asentaa sisätilojen lisäksi myös avoimiin tiloihin.
- Vakiomuotoinen, hyväksi todettu kotelointi: Varmistaa vankkuuden ja kestävyyden, minkä ansiosta kytkinlaitteet ovat valmiita täyttämään monenlaisia asennusvaatimuksia.
- Avainlukkovaihtoehto: Tarjoaa lisäturvatason ja rajoittaa sähkölaitteisiin pääsyn vain valtuutetuille henkilöille.
- Läpinäkyvä ovi: Mahdollistaa helpon pääsyn kytkinkaapin sisäpuolelle ja nopean visuaalisen tarkastuksen laitteiden tilasta ilman, että sitä tarvitsee avata.
| Tuotteen nimi | Liitäntärasia | |||
|---|---|---|---|---|
| Tekniset tiedot | ||||
| PV-ketjujen lukumäärä | 1 | |||
| Ylijännitesuojien määrä | 1 | |||
| DC-ylijännitesuoja | Phoenix T1/T2 | |||
| AC-ylijännitesuoja | Noark T1/T2 | |||
| Ylivirtakatkaisija | Noark B 16A 3F | |||
| Suojausluokka | IP 65 | |||
| Nimellinen eristysjännite | 400 V AC, 1500 V DC | |||
| UV-kestävyys | Kyllä | |||
| Vakiotakuu | 5 vuotta | |||

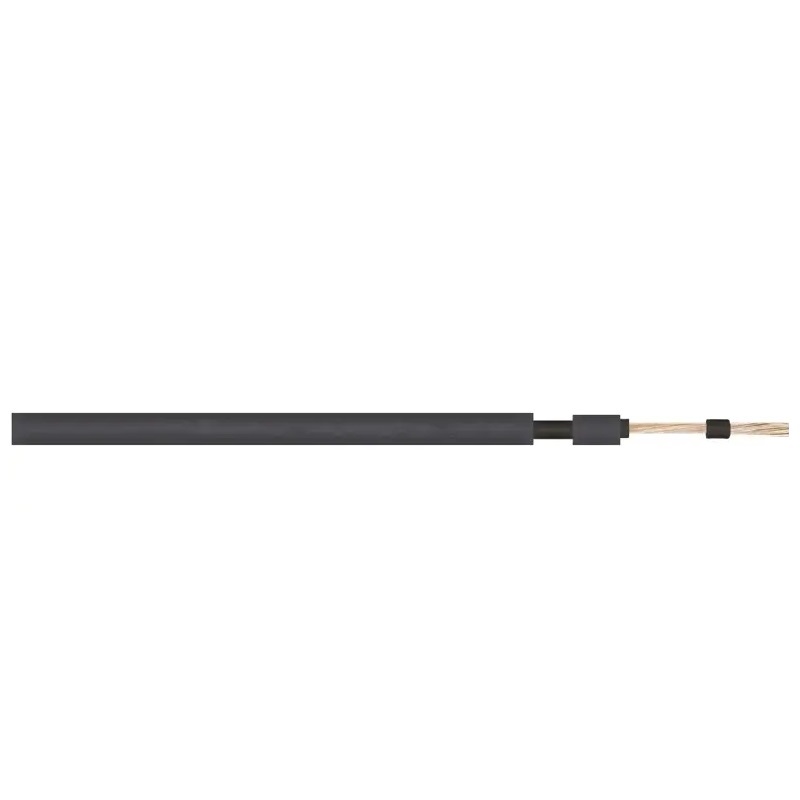

Aurinkokaapeli aurinkosähköjärjestelmiin 1x6 mm² 0,6/1kV musta kaksoiseristetty SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL, pituus 50m.
SOLARFLEX-aurinkokaapeli on luotettava ratkaisu tehokkaisiin aurinkosähköjärjestelmiin. Tämä aurinkokaapeli on valmistettu yhdestä tinatusta ja pehmeästä kuparijohtimesta, joka täyttää standardin EN 60228 mukaiset luokan 5 standardit. Halogeenivapaa, ristisilloitettu polymeerieristys takaa turvallisuuden ja kestävyyden, ja vastaava vaippa lisää suojaa.
ominaisuudet
- Nimellisjännite: 0,6/1kV AC
- Käyttöjännite: 1,5 kV DC (EN 50618 mukaan).
- Insulation resistance: 1000 MΩ/km
- Maksimi johtimen lämpötila kaapelin käytön aikana: +90°C
- Johtimen enimmäislämpötila kaapelin käytön aikana (pitkäaikainen): +120°C/20000h
- Minimi ympäristön lämpötila pysyvästi asennetuille kaapeleille: -40°C
- Minimi kaapelin asennuksen lämpötila: -25°C
- 50Hz Testijännite: 4000V
- UV-, otsoni- ja säänkestävyys: EN 50618:n mukaan
- Syttyvyys: DIN EN 60332-1:n mukaisesti
- Ei aggressiivisia höyryjä palamisen aikana
- Kiinteän liitoksen pienin taivutussäde: 4 x Ø
- Odotettu käyttöikä: 25 vuotta
- Diameter: 35 cm x 22 cm K.
Tekniset tiedot
- Standardi: PN-EN 50618:2015-03
- Minimi kaapelin pituus: 1m
Materiaali
- Johtimet: Kuparijohtimet, tinatut, pehmeät, luokka 5 EN 60228:n mukaan.
- Kerros: Silloitettu halogeeniton polymeeri.
- Vaippa: Halogeeniton, ristisilloitettu polymeeri.
- Insulation color: Valkoinen
Sovellus
- Käytetään aurinkosähköjärjestelmissä yksittäisten aurinkosähkömoduulien sekä moduulien ja vaihtosuuntaajan välisiin liitoksiin.
Pakkaus
- Levyt ja kelat.

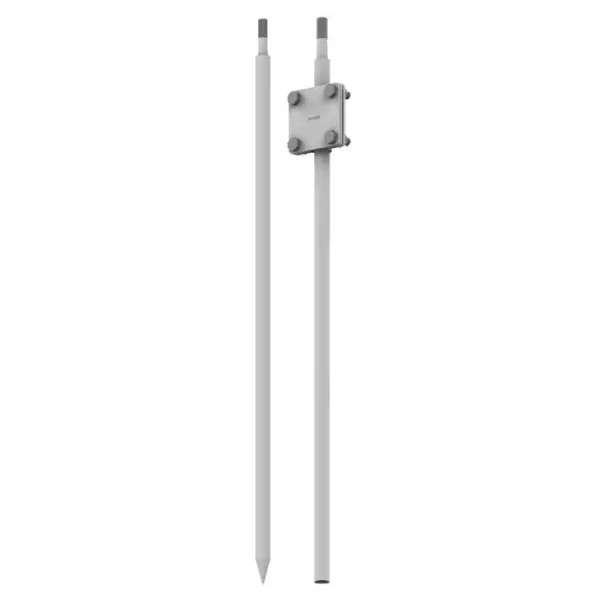

Taitettava maadoitussarja 3mb fi16 + liitin /OG/ AN-53ZG/OG/ F195128 AN-KOM on laadukas ratkaisu, jossa yhdistyvät yksinkertaisuus ja asennusturvallisuus. Maadoitussauvat soveltuvat asennettaviksi monenlaisiin maaperätyyppeihin ja jatkopalat helpottavat asennusta huomattavasti. Mastot ja piikit, jotka ovat asennuksen peruselementti, joka vastaa salaman aiheuttaman suurjännitevirran katkaisemisesta, on valmistettu korkealaatuisista materiaaleista, jotka takaavat asennuksen pitkän käyttöiän ja turvallisuuden.
Tekniset tiedot:
Kelta-vihreä PVC-eristeinen suojajohdin LgY 16mm2 on tarkoitettu asennettavaksi sähkölaitteisiin, kytkinlaitteisiin ja valaistusjärjestelmiin, joiden pituus on 10 metriä.
Se täyttää PN-EN 50575 -standardin vaatimukset ja takaa korkeimmat turvallisuusstandardit. Sen rakenne on mukautettu johtamaan virtaa tehokkaasti ja tarjoamaan suojaa erilaisissa asennusympäristöissä.
Spesifikaatio
Turvallisuus
