Täydellinen sähkösarja aurinkosähköä varten 12KTLX-G3 3F 2MPPT Sofar-invertterin kanssa.
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Täydellinen sähkösarja aurinkosähköä varten 12KTLX-G3 3F 2MPPT Sofar-invertterin kanssa.

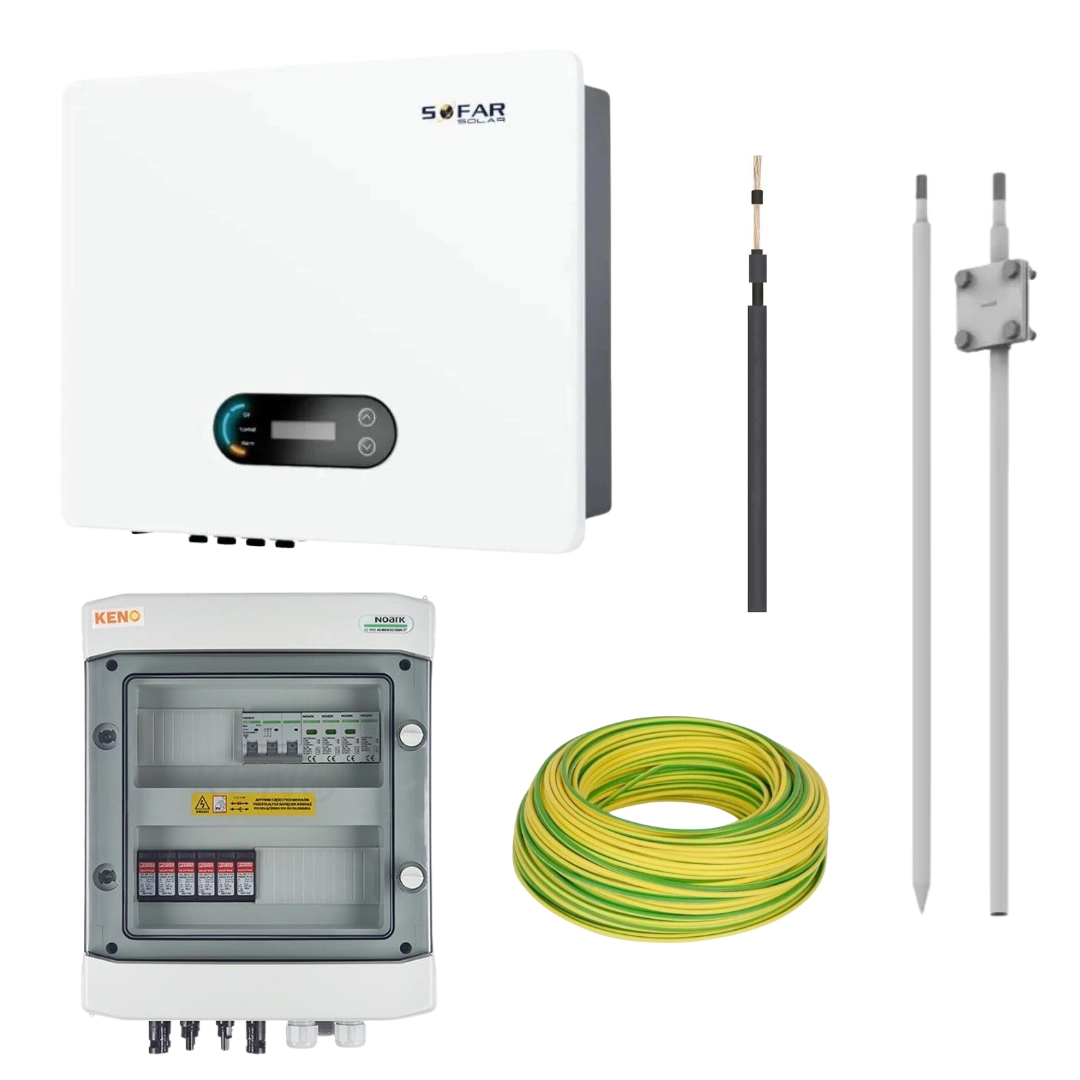

Täydellinen aurinkosähköpakkaus, jossa on Sofar 12KTLX-G3 3F 2MPPT -invertteri, joka on sovitettu 25:een 480Wp JKM480N-60HL4-V JINKO-valosähköpaneeliin ja N5H-maarakenteeseen.
Sarja on mukautettu asennuksiin, joiden optimaalinen teho on 12 kW.
Jos haluat luoda aurinkosähkötilan käyttämällä edellä mainittua sähkösarjaa, sinun on lisäksi ostettava 25 aurinkosähköpaneelin sarja, kukin 480Wp, malli JKM480N-60HL4-V, valmistaja JINKO, ja maahan asennettava rakenne, N5H.
Säästä energiaa ja huolehdi ympäristöstä täydellisellä aurinkosähköpakkauksella, joka tarjoaa energiaomavaraisuutta ja ekologisia etuja. Kokonaisvaltainen aurinkosähköpaketti sisältää innovatiivisia ratkaisuja, kuten:
- 12 kW:n invertteri, jossa on WiFi-moduuli laitoksen etävalvontaa ja -hallintaa varten.
- Kytkentärasia, jossa on ylijännitesuoja, joka varmistaa turvalliset liitännät asennuksessa.
- Laadukas kaksoiseristetty aurinkokaapeli tehokkaisiin liitäntöihin.
- Vankka kokoontaitettava maadoitusjärjestelmä, joka takaa yksinkertaisen asennuksen ja turvallisen asennuksen erilaisiin maalajeihin.
- Kelta-vihreä suojajohdin, joka takaa korkeatasoisen asennusturvallisuuden.
Tämän sarjan avulla voit ottaa energiaa suoraan auringosta ja muuntaa sen puhtaaksi ja uusiutuvaksi sähköksi. Näin voit pienentää energialaskujasi ja edistää ympäristönsuojelua. Investoi täydelliseen aurinkosähköpakettiimme ja nauti energiariippumattomuudesta!
Pakkaukseen sisältyvät komponentit
Invertteri invertteri 12kW 3F 17.4A KTLX-G3 2MPPT DC-kytkin WiFi-moduuli 12KTLX-G3 SOFAR on osa 3kW-24kW invertterisarjaa, joka on suunniteltu käytettäväksi erikokoisissa kotitalouksien aurinkosähköasennuksissa.
Sofar-taajuusmuuttajille on ominaista korkea laatu, joka perustuu hyvämaineisten toimittajien komponenttien käyttöön ja huolelliseen valmistusprosessiin. Tuote tarjoaa luotettavuutta ja erinomaista laatua edulliseen hintaan, ja 12 vuoden takuu vahvistaa Sofar-laitteiden korkean laadun. Laitteet on varustettu WiFi-moduulilla, joka mahdollistaa laitoksen toiminnan etähallinnan ja -valvonnan. Lisäksi Sofarin inverttereissä on alumiininen, ruostumattomasta teräksestä valmistettu kotelo, jossa on IP 65 -luokitus, minkä ansiosta ne voidaan asentaa ulkotiloihin.
Sofar-taajuusmuuttajien uusin G3-sarja erottuu alhaisesta käynnistysjännitteestä, korkeasta enimmäistehokkuudesta ja uudesta ohjelmistosta, jossa on etäpäivitysmahdollisuus.
Spesifikaatio
STANDARDS
| Tuotteen nimi | 12KTLX-G3 | |||
|---|---|---|---|---|
| DC-tulo | ||||
| Suositeltu suurin syöttöteho | 18000 Wp | |||
| Suurin DC-teho MPPT:tä kohti | 12000 W / 6000 W | |||
| MPPT:n lukumäärä | 2 | |||
| DC-tulojen määrä | 2/1 | |||
| Suurin tulojännite | 1100 V | |||
| Käynnistysjännite | 160 V | |||
| Nimellinen tulojännite | 600 V | |||
| MPPT:n käyttöjännitealue | 140 V - 1000 V | |||
| MPPT:n täyden tehon jännitealue | 450 V - 850 V | |||
| Suurin tulovirta MPPT | 13 A / 13 A | |||
| Suurin oikosulkuvirta MPPT:tä kohti | 18 A / 18 A | |||
| Nimellisteho | 12000 W | |||
| Suurin AC-teho | 13200 VA | |||
| Nimellislähtövirta | 17,4 A | |||
| Verkon nimellisjännite | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Verkkojännitealue | 310 VAC - 480 VAC (paikallisen standardin mukaan) | |||
| Nimellistaajuus | 50/60 Hz | |||
| Verkon taajuusalue | 45 Hz - 55 Hz/54 Hz - 66 Hz (paikallisen standardin mukaan) | |||
| THDi | <3% | |||
| Tehokerroin | 1 (säädettävissä +/- 0,8) | |||
| Suorituskyky | ||||
| Maksimaalinen hyötysuhde | 98,4% | |||
| Eurooppalainen tehokkuus | 97,5% | |||
| Oma kulutus yöllä | <0,5 W | |||
| MPPT-hyötysuhde | 99,9% | |||
| Suojaus | ||||
| Suojaus käänteistä napaisuutta vastaan | Kyllä | |||
| Suojaus saarekekäyttöä vastaan | Kyllä | |||
| Suojaus virtavuotoa vastaan | Kyllä | |||
| Suojaus maadoituksen puuttumista vastaan | Kyllä | |||
| PV-joukon vikavalvonta | Kyllä | |||
| Energian purkautumisen esto | Kyllä | |||
| DC-kytkin | Kyllä | |||
| AFCI | Valinnaisesti | |||
| SPD: PV | II-tyypin standardi, AC: II-tyypin standardi | |||
| Liitettävyys | ||||
| Virranhallintayksikkö | sertifioinnin ja tilauksen mukaan | |||
| Vakioviestintätila | RS485/USB/Bluetooth, Wi-Fi valinnainen: GPRS | |||
| Toimintatietojen muisti | 25 vuotta | |||
| Yleiset tiedot | ||||
| Ympäristön lämpötila-alue | -30 ~+60°C | |||
| Topologia | muuntajaton | |||
| Suojausaste | IP65 | |||
| Sallittu kosteusalue | 0~100% | |||
| Suurin käyttökorkeus | 4000 m a.s.l. | |||
| Melu | <40 dB | |||
| Paino | 17 kg | |||
| Jäähdytys | luonnollinen | |||
| Mitat | 513 x 425 x 169 mm | |||
| Näyttö | LCD&Bluetooth+APP | |||
| Takuu | 12 vuotta | |||

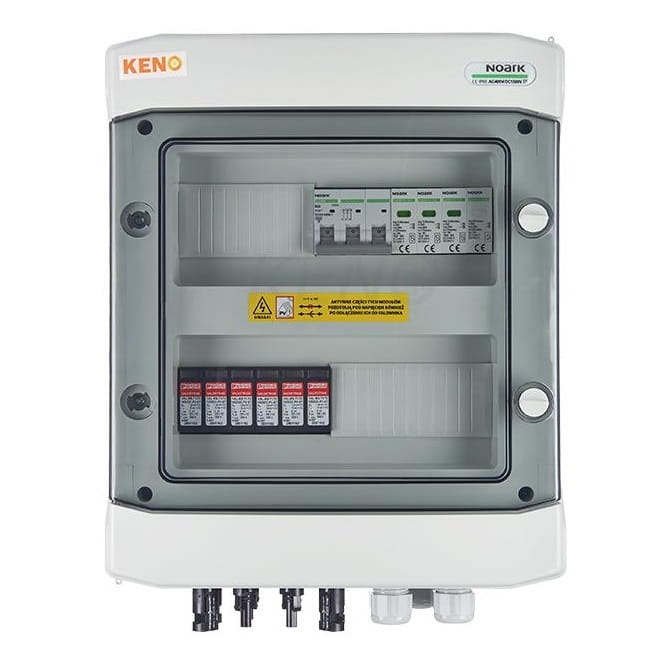

Liitäntärasia, jossa DC + AC ylijännitesuoja, 1000V tyyppi 1+2, 2 x PV-ketju, 2 x MPPT // ogr. AC-tyyppi 1+2, 20A 3-F tyyppi SH-214 DCAC
Liitäntäkytkinlaitteet ovat luotettava ratkaisu, jota käytetään menestyksekkäästi sekä pienissä että keskisuurissa koti- ja teollisuuslaitoksissa. Laajan käyttövalikoiman ja IP65-suojausluokan ansiosta kytkinlaitteita voidaan asentaa sisätilojen lisäksi myös avoimiin tiloihin.
- Vakiomallinen, kokeiltu ja testattu kotelo: Vankkuus ja kestävyys takaavat, että kytkinlaite on valmis täyttämään monenlaiset asennusvaatimukset.
- Avainlukkovaihtoehto: Tarjoaa lisäturvatason ja rajoittaa sähkölaitteiden käytön vain valtuutetuille henkilöille.
- Läpinäkyvä ovi: Mahdollistaa helpon pääsyn kytkintaulun sisäpuolelle ja nopean visuaalisen tarkistuksen laitteiden tilasta ilman, että kytkintaulua tarvitsee avata.
| Tuotteen nimi | Liitäntärasia | |||
|---|---|---|---|---|
| Tekniset tiedot | ||||
| PV-ketjujen lukumäärä | 2 | |||
| Ylijännitesuojien lukumäärä | 2 | |||
| DC-ylijännitesuoja | Phoenix T1/T2 | |||
| AC-ylijännitesuoja | Noark T1/T2 | |||
| Ylivirtakatkaisija | Noark B 20A 3F | |||
| Suojausluokka | IP 65 | |||
| Nimellinen eristysjännite | 400 V AC, 1500 V DC | |||
| UV-kestävyys | Kyllä | |||
| Vakiotakuu | 5 vuotta | |||
Aurinkokaapeli aurinkosähköjärjestelmiin 1x6 mm² 0,6/1kV musta kaksoiseristetty SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL, pituus 80m.
SOLARFLEX-aurinkokaapeli on luotettava ratkaisu tehokkaisiin aurinkosähköjärjestelmiin. Tämä aurinkokaapeli on valmistettu yhdestä tinatusta ja pehmeästä kuparijohtimesta, joka täyttää EN 60228:n mukaiset luokan 5 standardit. Halogeenivapaa, ristisilloitettu polymeerieristys takaa turvallisuuden ja kestävyyden, ja vastaava vaippa lisää suojaa.
ominaisuudet
- Nimellisjännite: 0,6/1kV AC
- Käyttöjännite: 1,5kV DC (EN 50618 mukaan).
- Insulation resistance: 1000 MΩ/km
- Maksimi johtimen lämpötila kaapelin käytön aikana: +90°C
- Johtimen enimmäislämpötila kaapelin käytön aikana (pitkäaikainen): +120°C/20000h
- Minimi ympäristön lämpötila pysyvästi asennetuille kaapeleille: -40°C
- Minimi kaapelin asennuksen lämpötila: -25°C
- 50Hz Testijännite: 4000V
- UV, otsoni, säänkestävyys: EN 50618:n mukaan
- Syttyvyys: DIN EN 60332-1:n mukaisesti
- Ei aggressiivisia höyryjä palamisen aikana
- Kiinteän liitoksen pienin taivutussäde: 4 x Ø
- Odotettu käyttöikä: 25 vuotta
- Halkaisija: 35 cm x 22 cm H.
Tekniset tiedot
- Standardi: PN-EN 50618:2015-03
- Minimi kaapelin pituus: 1m
Materiaali
- Johtimet: Kuparijohtimet, tinatut, pehmeät, luokka 5 EN 60228:n mukaan.
- Kerros: Silloitettu halogeeniton polymeeri.
- Vaippa: Halogeeniton, ristisilloitettu polymeeri.
- Insulation color: Valkoinen
Sovellus
- Käytetään aurinkosähköjärjestelmissä yksittäisten aurinkosähkömoduulien sekä moduulien ja vaihtosuuntaajan välisiin liitoksiin.
Pakkaus
- Levyt ja kelat.
Taitettava maadoitussarja 3mb fi16 + liitin /OG/ AN-53ZG/OG/ F195128 AN-KOM on laadukas ratkaisu, jossa yhdistyvät yksinkertaisuus ja asennusturvallisuus. Maadoitussauvat soveltuvat asennettaviksi monenlaisiin maaperätyyppeihin ja jatkopalat helpottavat asennusta huomattavasti. Mastot ja piikit, jotka ovat asennuksen peruselementti, joka vastaa salaman aiheuttaman suurjännitevirran katkaisemisesta, on valmistettu korkealaatuisista materiaaleista, jotka takaavat asennuksen pitkän käyttöiän ja turvallisuuden.
Tekniset tiedot:
Kelta-vihreä PVC-eristeinen suojajohdin LgY 16mm2 on tarkoitettu asennettavaksi sähkölaitteisiin, kytkinlaitteisiin ja valaistusjärjestelmiin, joiden pituus on 10 metriä.
Se täyttää PN-EN 50575 -standardin vaatimukset ja takaa korkeimmat turvallisuusstandardit. Sen rakenne on mukautettu johtamaan virtaa tehokkaasti ja tarjoamaan suojaa erilaisissa asennusympäristöissä.
Spesifikaatio
Turvallisuus
