Täydellinen sähkösarja aurinkosähköä varten 17KTLX-G3 3F 2MPPT Sofar-invertterin kanssa.
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus
Täydellinen sähkösarja aurinkosähköä varten 17KTLX-G3 3F 2MPPT Sofar-invertterin kanssa.

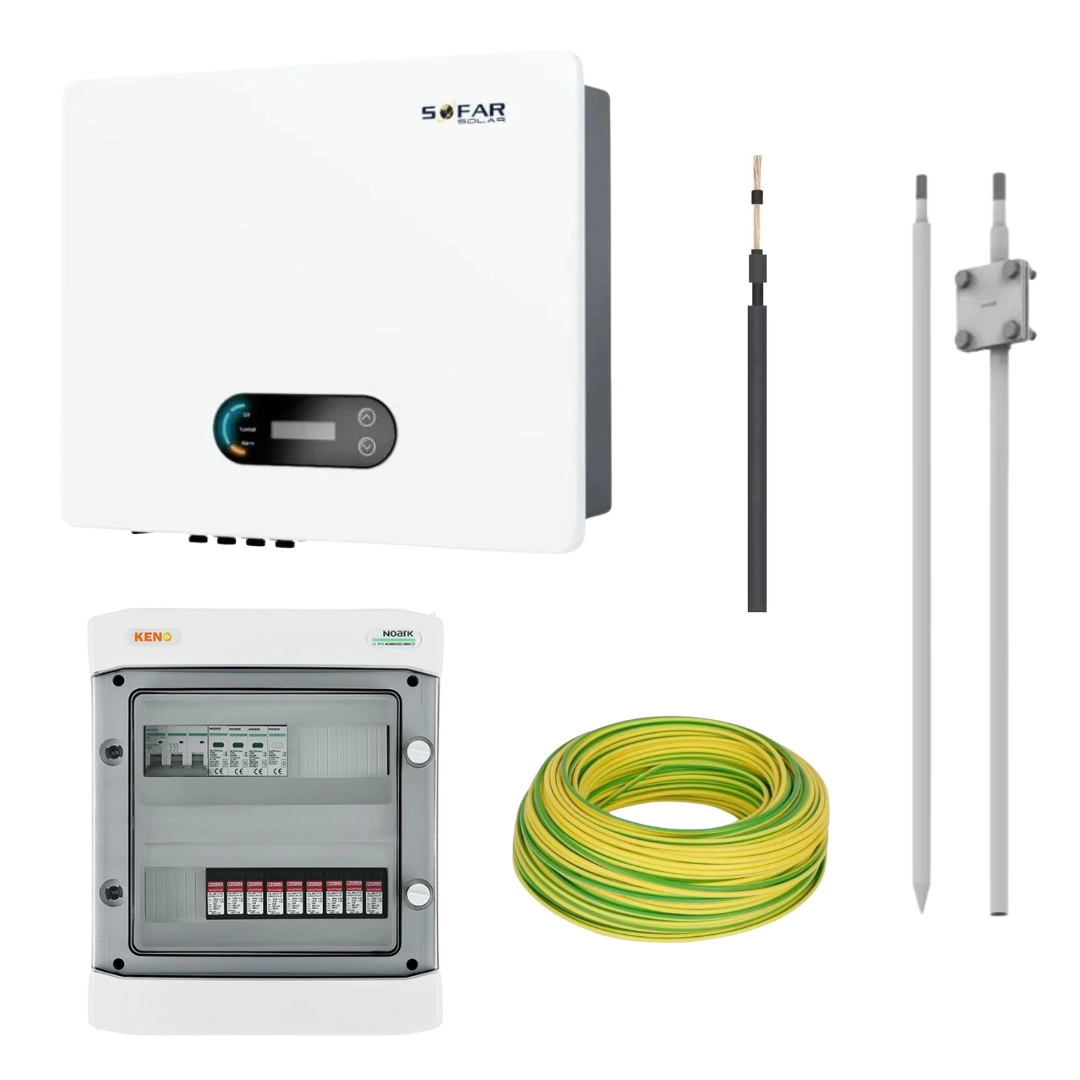

Täydellinen aurinkosähköpakkaus, jossa on Sofar 17KTLX-G3 3F 2MPPT -invertteri, joka sopii 35:lle 480Wp JKM480N-60HL4-V JINKO-valosähköpaneelille ja N5H-maarakenteelle.
Sarja on sovitettu asennukseen, jonka optimaalinen teho on 16,8 kW.
Jos haluat luoda aurinkosähkötilan käyttämällä edellä mainittua sähkösarjaa, sinun on lisäksi ostettava 35 aurinkosähköpaneelin sarja, kukin 480Wp, malli JKM480N-60HL4-V, JINKO ja maahan asennettava rakenne, N5H.
Säästä energiaa ja huolehdi ympäristöstä täydellisellä aurinkosähköpakkauksella, joka tarjoaa energiaomavaraisuutta ja ekologisia etuja. Kokonaisvaltainen sähkösarja aurinkosähköä varten sisältää innovatiivisia ratkaisuja, kuten:
- 17 kW:n invertteri, jossa on WiFi-moduuli asennuksen etävalvontaa ja -hallintaa varten.
- Liitäntärasia, jossa on ylijännitesuoja turvallisen kytkennän varmistamiseksi asennuksessa.
- Laadukas kaksoiseristetty aurinkokaapeli tehokkaita liitäntöjä varten.
- Vankka taittuva maadoitusjärjestelmä, joka varmistaa yksinkertaisen asennuksen ja turvallisen asennuksen erilaisiin maaperätyyppeihin.
- Kelta-vihreä suojajohdin, jolla varmistetaan korkea asennusturvallisuus.
Tämän sarjan avulla voit ottaa energiaa suoraan auringosta ja muuntaa sen puhtaaksi ja uusiutuvaksi sähköksi. Näin voit pienentää energialaskujasi ja edistää ympäristönsuojelua. Investoi täydelliseen aurinkosähköpakettiimme ja nauti energiariippumattomuudesta!
Pakkaukseen sisältyvät komponentit
Invertteri invertteri 17kW 3F 27.1A KTLX-G3 2MPPT DC-kytkin WiFi-moduuli 17KTLX-G3 SOFAR on osa 3kW-24kW invertterisarjaa, joka on suunniteltu käytettäväksi erikokoisissa kotitalouksien aurinkosähköasennuksissa.
Sofar-taajuusmuuttajille on ominaista korkea laatu, joka perustuu hyvämaineisten toimittajien komponenttien käyttöön ja huolelliseen valmistusprosessiin. Tuote tarjoaa luotettavuutta ja erinomaista laatua edulliseen hintaan, ja 12 vuoden takuu vahvistaa Sofar-laitteiden korkean laadun. Laitteet on varustettu WiFi-moduulilla, joka mahdollistaa laitoksen toiminnan etähallinnan ja -valvonnan. Lisäksi Sofarin inverttereissä on alumiininen, ruostumattomasta teräksestä valmistettu kotelo, jossa on IP 65 -luokitus, minkä ansiosta ne voidaan asentaa ulkotiloihin.
Sofar-taajuusmuuttajien uusin G3-sarja erottuu alhaisesta käynnistysjännitteestä, korkeasta enimmäistehokkuudesta ja uudesta ohjelmistosta, jossa on etäpäivitysmahdollisuus.
Spesifikaatio
STANDARDS
| Tuotteen nimi | 17KTLX-G3 | |||
|---|---|---|---|---|
| DC-tulo | ||||
| Suositeltu suurin syöttöteho | 22500 Wp | |||
| Suurin DC-teho MPPT:tä kohti | 12750 W | |||
| MPPT:n lukumäärä | 2 | |||
| DC-tulojen määrä | 2/2 | |||
| Suurin tulojännite | 1100 V | |||
| Käynnistysjännite | 160 V | |||
| Nimellinen tulojännite | 600 V | |||
| MPPT:n käyttöjännitealue | 140 V - 1000 V | |||
| MPPT:n täyden tehon jännitealue | 450 V - 850 V | |||
| Suurin tulovirta MPPT | 26 A / 26 A | |||
| Suurin oikosulkuvirta MPPT:tä kohti | 36 A / 36 A | |||
| Nimellisteho | 17000 W | |||
| Suurin AC-teho | 18700 VA | |||
| Nimellislähtövirta | 27,1 A | |||
| Verkon nimellisjännite | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Verkkojännitealue | 310 VAC - 480 VAC (paikallisen standardin mukaan) | |||
| Nimellistaajuus | 50/60 Hz | |||
| Verkon taajuusalue | 45 Hz - 55 Hz/54 Hz - 66 Hz (paikallisen standardin mukaan) | |||
| THDi | <3% | |||
| Tehokerroin | 1 (säädettävissä +/- 0,8) | |||
| Suorituskyky | ||||
| Maksimaalinen hyötysuhde | 98,4% | |||
| Eurooppalainen tehokkuus | 97,5% | |||
| Oma kulutus yöllä | <0,5 W | |||
| MPPT-hyötysuhde | 99,9% | |||
| Suojaus | ||||
| Suojaus käänteistä napaisuutta vastaan | Kyllä | |||
| Suojaus saarekkeellisuutta vastaan | Kyllä | |||
| Suojaus virtavuotoa vastaan | Kyllä | |||
| Suojaus maadoituksen puuttumista vastaan | Kyllä | |||
| PV-joukon vikavalvonta | Kyllä | |||
| Energian purkautumisen esto | Kyllä | |||
| DC-kytkin | Kyllä | |||
| AFCI | Valinnaisesti | |||
| SPD: PV | II-tyypin standardi, AC: II-tyypin standardi | |||
| Liitettävyys | ||||
| Virranhallintayksikkö | sertifioinnin ja tilauksen mukaan | |||
| Vakioviestintätila | RS485/USB/Bluetooth, Wi-Fi valinnainen: GPRS | |||
| Toimintatietojen muisti | 25 vuotta | |||
| Yleiset tiedot | ||||
| Ympäristön lämpötila-alue | -30 ~+60°C | |||
| Topologia | muuntajaton | |||
| Suojausaste | IP65 | |||
| Sallittu kosteusalue | 0~100% | |||
| Suurin käyttökorkeus | 4000 m a.s.l. | |||
| Melu | <40 dB | |||
| Paino | 22 kg | |||
| Jäähdytys | luonnollinen | |||
| Mitat | 513 x 425 x 189 mm | |||
| Näyttö | LCD&Bluetooth+APP | |||
| Takuu | 12 vuotta | |||

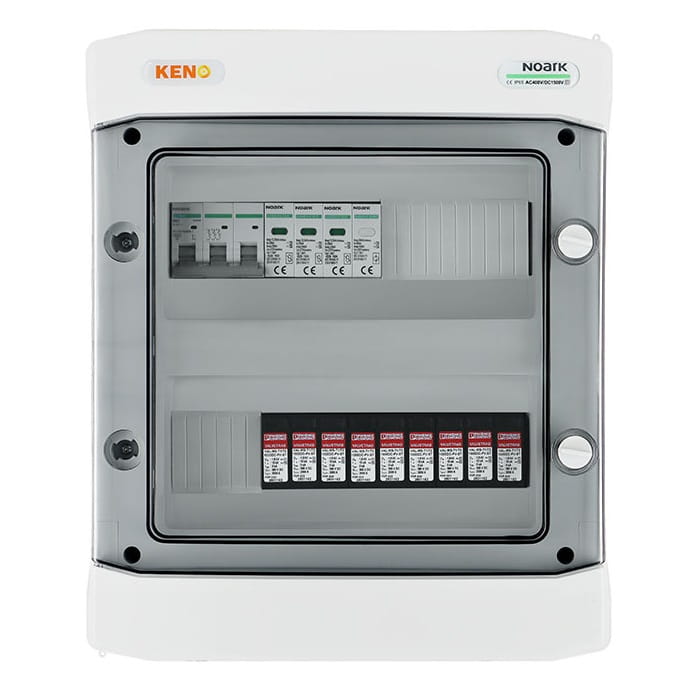

Liitäntärasia, jossa on DC + AC -ylijännitesuoja, tyyppi 1+2, tyyppi SH-717 DCAC.
Aurinkosähköisten vaihtosuuntaajien syöttämiseen suunniteltu liitäntäkotelo suojaa oikosulkujen ja ylikuormitusten vaikutuksilta, mutta myös suorilta ja epäsuorilta purkauksilta virran molemmin puolin - sekä vaihto- että tasavirralla.
Se on suunniteltu käytettäväksi maadoitetuissa ja eristetyissä aurinkosähköasennuksissa, ja sen korkean IP-luokituksen ansiosta se voidaan asentaa ulkotiloihin. Kytkinlaite soveltuu rakenteeltaan pinta-asennukseen, ja se voi laitteistosta riippuen suorittaa erilaisia toimintoja.
- Vakiomallinen, hyväksi todettu kotelointi: Vankka ja kestävä kytkinlaite on valmis täyttämään monenlaiset asennusvaatimukset.
- Avainlukkovaihtoehto: Tarjoaa lisäturvatason ja rajoittaa sähkölaitteisiin pääsyn vain valtuutetuille henkilöille.
- Läpinäkyvä ovi: Mahdollistaa helpon pääsyn kytkinkaapin sisäpuolelle ja nopean visuaalisen tarkastuksen laitteiden tilasta ilman, että sitä tarvitsee avata.
| Tuotteen nimi | Liitäntärasia | |||
|---|---|---|---|---|
| Tekniset tiedot | ||||
| Tulojen lukumäärä | PV-merkkijonon lähdöt | 3 | 3 | |||
| Määrä | DC-ylijännitesuojan tyyppi | Tyyppi | 3 | Phoenix | T1/T2 | |||
| Liitäntätyyppi | Taustalevy MC4 Stäubli | |||
| AC-ylijännitesuoja | Tyyppi | Noark | T1/T2 | |||
| Ylivirtakatkaisija | Noark B40A 3F | |||
| Suojausluokka | IP65 | |||
| Suojausluokka | II | |||
| Nimellinen eristysjännite Ui | 400 V AC, 1500 V DC | |||
Aurinkokaapeli aurinkosähköjärjestelmiin 1x6 mm² 0,6/1kV musta kaksoiseristetty SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL, pituus 100m.
SOLARFLEX-aurinkokaapeli on luotettava ratkaisu tehokkaisiin aurinkosähköjärjestelmiin. Tämä aurinkokaapeli on valmistettu yhdestä tinatusta ja pehmeästä kuparijohtimesta, joka täyttää EN 60228:n mukaiset luokan 5 standardit. Halogeenivapaa, ristisilloitettu polymeerieristys takaa turvallisuuden ja kestävyyden, ja vastaava vaippa lisää suojaa.
ominaisuudet
- Nimellisjännite: 0,6/1kV AC
- Käyttöjännite: 1,5 kV DC (EN 50618 mukaan).
- Insulation resistance: 1000 MΩ/km
- Maksimi johtimen lämpötila kaapelin käytön aikana: +90°C
- Johtimen enimmäislämpötila kaapelin käytön aikana (pitkäaikainen): +120°C/20000h
- Minimi ympäristön lämpötila pysyvästi asennetuille kaapeleille: -40°C
- Minimi kaapelin asennuksen lämpötila: -25°C
- 50Hz Testijännite: 4000V
- UV-, otsoni- ja säänkestävyys: EN 50618:n mukaan
- Syttyvyys: DIN EN 60332-1 mukaisesti
- Ei aggressiivisia höyryjä palamisen aikana
- Kiinteän liitoksen pienin taivutussäde: 4 x Ø
- Odotettu käyttöikä: 25 vuotta
- Halkaisija: 35 cm x 22 cm H.
Tekniset tiedot
- Standardi: PN-EN 50618:2015-03
- Minimi kaapelin pituus: 1m
Materiaali
- Johtimet: Kuparijohtimet, tinatut, pehmeät, luokka 5 EN 60228:n mukaan.
- Kerros: Silloitettu halogeeniton polymeeri.
- Vaippa: Halogeeniton, ristisilloitettu polymeeri.
- Insulation color: Valkoinen
Sovellus
- Käytetään aurinkosähköjärjestelmissä yksittäisten aurinkosähkömoduulien sekä moduulien ja vaihtosuuntaajan välisiin liitoksiin.
Pakkaus
- Levyt ja kelat.
Taitettava maadoitussarja 3mb fi16 + liitin /OG/ AN-53ZG/OG/ F195128 AN-KOM on laadukas ratkaisu, jossa yhdistyvät yksinkertaisuus ja asennusturvallisuus. Maadoitussauvat soveltuvat asennettaviksi monenlaisiin maaperätyyppeihin ja jatkopalat helpottavat asennusta huomattavasti. Mastot ja piikit, jotka ovat asennuksen peruselementti, joka vastaa salaman aiheuttaman suurjännitevirran katkaisemisesta, on valmistettu korkealaatuisista materiaaleista, jotka takaavat asennuksen pitkän käyttöiän ja turvallisuuden.
Tekniset tiedot:
Kelta-vihreä PVC-eristeinen suojajohdin LgY 16mm2 on tarkoitettu asennettavaksi sähkölaitteisiin, kytkinlaitteisiin ja valaistusjärjestelmiin, joiden pituus on 10 metriä.
Se täyttää PN-EN 50575 -standardin vaatimukset ja takaa korkeimmat turvallisuusstandardit. Sen rakenne on mukautettu johtamaan virtaa tehokkaasti ja tarjoamaan suojaa erilaisissa asennusympäristöissä.
Spesifikaatio
Turvallisuus
