Täydellinen sähkösarja aurinkosähköä varten invertterillä 6.6KTLX-G3 3F 2MPPT Sofar
tuote ei saatavilla
lisää toivelistalle
0
Kuvaus

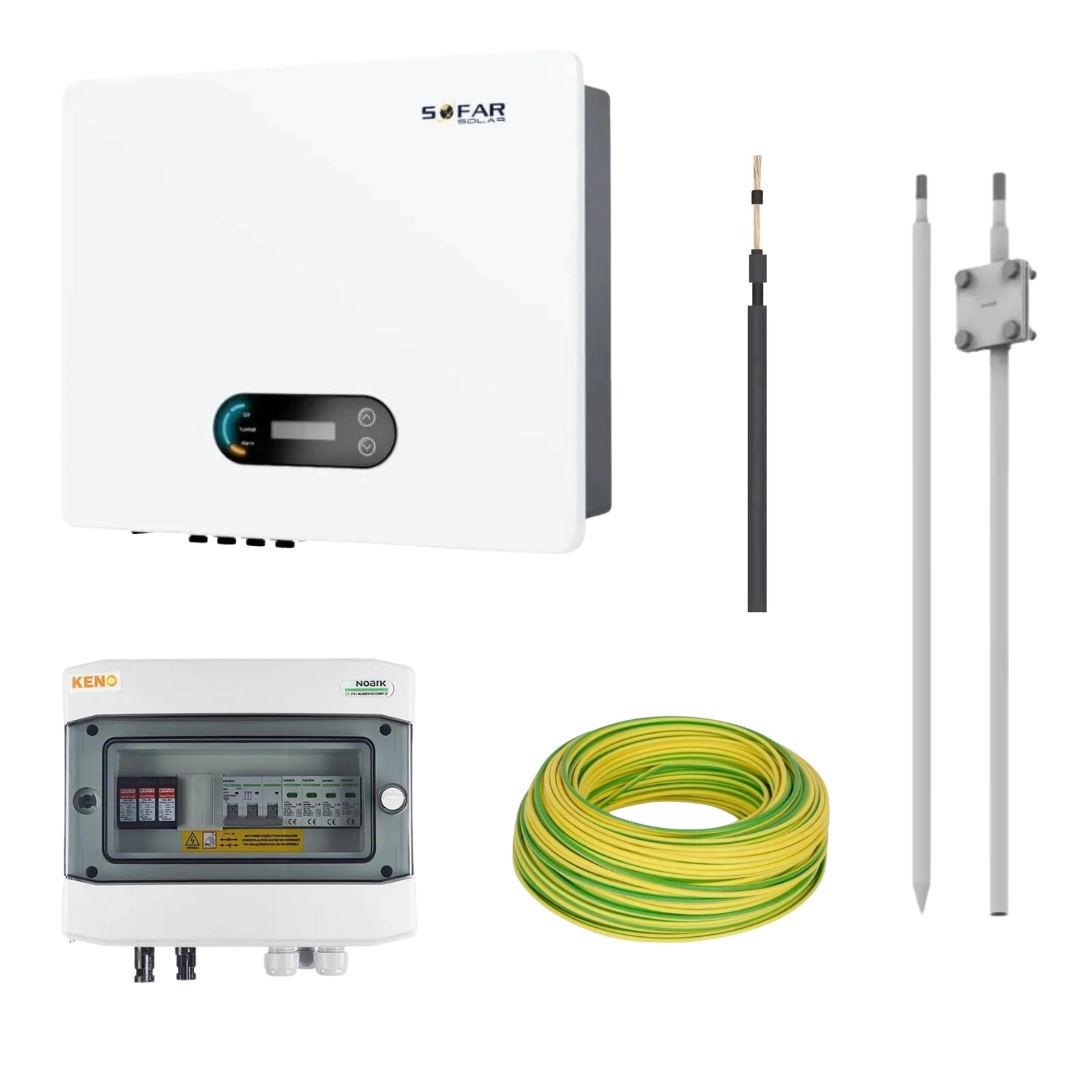

Täydellinen sähkösarja aurinkosähköä varten invertterillä 6.6KTLX-G3 3F 2MPPT Sofar
Täydellinen aurinkosähköpakkaus, jossa on Sofar 6.6KTLX-G3 3F 2MPPT -invertteri, joka on sovitettu 12:een 480Wp JKM480N-60HL4-V JINKO-valosähköpaneeliin ja N3H- tai T1V-maarakenteisiin.
Sarja on sovitettu asennuksiin, joiden optimaalinen teho on 5,76 kW.
Jos haluat luoda aurinkosähkötilan käyttämällä edellä mainittuja aurinkosähköpaneeleita, on lisäksi hankittava 12 aurinkosähköpaneelin sarja, kukin 480Wp, malli JKM480N-60HL4-V, valmistaja JINKO, ja maahan asennettavat rakenteet, N3H tai T1V.
Säästä energiaa ja huolehdi ympäristöstä täydellisellä aurinkosähköpakkauksella, joka tarjoaa energiaomavaraisuutta ja ekologisia etuja. Kokonaisvaltainen sähkösarja aurinkosähköä varten sisältää innovatiivisia ratkaisuja, kuten:
- 6 kW:n invertteri, jossa on WiFi-moduuli asennuksen etävalvontaa ja -hallintaa varten.
- Liitäntärasia, jossa on ylijännitesuoja, joka varmistaa turvalliset liitännät asennuksessa.
- Laadukas kaksoiseristetty aurinkokaapeli tehokkaita liitäntöjä varten.
- Vankka taittuva maadoitusjärjestelmä, joka varmistaa yksinkertaisen asennuksen ja turvallisen asennuksen erilaisiin maaperätyyppeihin.
- Kelta-vihreä suojajohdin, jolla varmistetaan korkea asennusturvallisuus.
Tämän sarjan avulla voit ottaa energiaa suoraan auringosta ja muuntaa sen puhtaaksi ja uusiutuvaksi sähköksi. Näin voit pienentää energialaskujasi ja edistää ympäristönsuojelua. Investoi täydelliseen aurinkosähköpakettiimme ja nauti energiariippumattomuudesta!
Pakkaukseen sisältyvät komponentit
Invertteri invertteri 6kW 3F 9.6A KTLX-G3 2MPPT DC-kytkin WiFi-moduuli 6.6KTLX-G3 SOFAR on osa 3kW-24kW invertterisarjaa, joka on suunniteltu käytettäväksi erikokoisissa kotitalouksien aurinkosähköasennuksissa.
Sofar-taajuusmuuttajien uusin G3-sarja erottuu alhaisesta käynnistysjännitteestä, korkeasta enimmäistehokkuudesta ja uudesta ohjelmistosta, jossa on etäpäivitysmahdollisuus.
Spesifikaatio
STANDARDS
| Tuotteen nimi | 6.6KTLX-G3 | |||
|---|---|---|---|---|
| DC-tulo | ||||
| Suositeltu suurin syöttöteho | 9000 Wp | |||
| Suurin DC-teho MPPT:tä kohti | 6000 W | |||
| MPPT:n lukumäärä | 2 | |||
| DC-tulojen määrä | 1/1 | |||
| Suurin tulojännite | 1100 V | |||
| Käynnistysjännite | 160 V | |||
| Nimellinen tulojännite | 600 V | |||
| MPPT:n käyttöjännitealue | 140 V - 1000 V | |||
| MPPT:n täyden tehon jännitealue | 290 V - 850 V | |||
| Suurin tulovirta MPPT | 13 A / 13 A | |||
| Suurin oikosulkuvirta MPPT:tä kohti | 18 A / 18 A | |||
| Nimellisteho | 6000 W | |||
| Suurin AC-teho | 6600 VA | |||
| Nimellislähtövirta | 9,6 A | |||
| Verkon nimellisjännite | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Verkkojännitealue | 310 VAC - 480 VAC (paikallisen standardin mukaan) | |||
| Nimellistaajuus | 50/60 Hz | |||
| Verkon taajuusalue | 45 Hz - 55 Hz/54 Hz - 66 Hz (paikallisen standardin mukaan) | |||
| THDi | <3% | |||
| Tehokerroin | 1 (säädettävissä +/- 0,8) | |||
| Hyötysuhde | ||||
| Suurin hyötysuhde | 98,4% | |||
| Eurooppalainen hyötysuhde | 97,5% | |||
| Oma kulutus yöllä | <0,5 W | |||
| MPPT-hyötysuhde | 99,9% | |||
| Suojaus | ||||
| Suojaus käänteistä napaisuutta vastaan | Kyllä | |||
| Suojaus saarekkeellisuutta vastaan | Kyllä | |||
| Suojaus virtavuotoa vastaan | Kyllä | |||
| Suojaus maadoituksen puuttumista vastaan | Kyllä | |||
| PV-joukon vikavalvonta | Kyllä | |||
| Energian purkautumisen esto | Kyllä | |||
| DC-kytkin | Kyllä | |||
| AFCI | Valinnaisesti | |||
| SPD: PV | Tyypin II standardi, AC: Tyypin II standardi | |||
| Liitettävyys | ||||
| Virranhallintayksikkö | sertifioinnin ja tilauksen mukaan | |||
| Vakioviestintätila | RS485/USB/Bluetooth, Wi-Fi valinnaisesti: GPRS | |||
| Toimintatietojen muisti | 25 vuotta | |||
| Yleiset tiedot | ||||
| Ympäristön lämpötila-alue | -30 ~+60°C | |||
| Topologia | muuntajaton | |||
| Suojausaste | IP65 | |||
| Sallittu kosteusalue | 0~100% | |||
| Suurin käyttökorkeus | 4000 m a.s.l. | |||
| Melu | <40 dB | |||
| Paino | 17 kg | |||
| Jäähdytys | luonnollinen | |||
| Mitat | 513 x 425 x 169 mm | |||
| Näyttö | LCD&Bluetooth+APP | |||
| Takuu | 12 vuotta | |||

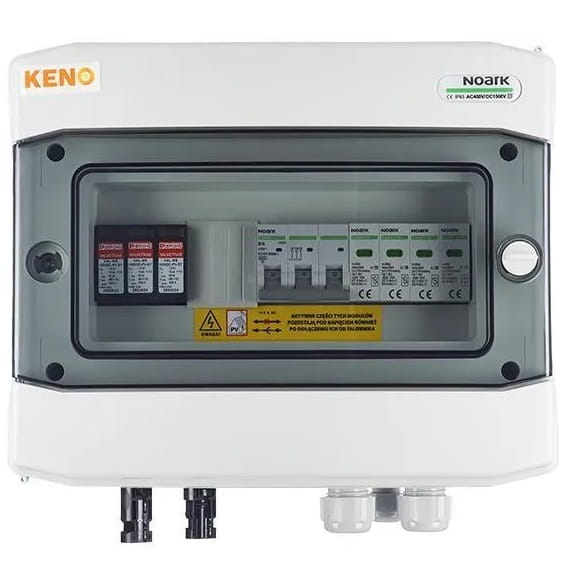

Liitäntärasia DC + AC ylijännitesuojalla, 1000V tyyppi 1+2, 1x PV-ketju, 1x MPPT // ogr. AC-tyyppi 1+2, 16A 3-F tyyppi SH-90 DCAC
Liitäntäkytkinlaitteet ovat luotettava ratkaisu, jota käytetään menestyksekkäästi sekä pienissä että keskisuurissa koti- ja teollisuuslaitoksissa. Laajan käyttövalikoiman ja IP65-suojausluokan ansiosta kytkinlaitteita voidaan asentaa sisätilojen lisäksi myös avoimiin tiloihin.
- Vakiomallinen, testattu ja testattu kotelo: Varmistaa vankkuuden ja kestävyyden, joten kytkinlaite on valmis täyttämään monenlaiset asennusvaatimukset.
- Mahdollisuus asentaa avainlukko: Tarjoaa lisäturvaa ja rajoittaa sähkölaitteiden käytön vain valtuutetuille henkilöille.
- Läpinäkyvä ovi: Mahdollistaa helpon pääsyn kytkentäkaapin sisäpuolelle ja nopean visuaalisen tarkistuksen laitteiden tilasta ilman, että sitä tarvitsee avata.
| Tuotteen nimi | Liitäntärasia | |||
|---|---|---|---|---|
| Tekniset tiedot | ||||
| PV-ketjujen lukumäärä | 1 | |||
| Ylijännitesuojien lukumäärä | 1 | |||
| DC-ylijännitesuoja | Phoenix T1/T2 | |||
| AC-ylijännitesuoja | Noark T1/T2 | |||
| Ylivirtakatkaisija | Noark B 16A 3F | |||
| Suojausluokka | IP 65 | |||
| Nimellinen eristysjännite | 400 V AC, 1500 V DC | |||
| UV-kestävyys | Kyllä | |||
| Vakiotakuu | 5 vuotta | |||
Aurinkokaapeli aurinkosähköjärjestelmiin 1x6 mm² 0,6/1kV musta kaksoiseristetty SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL, pituus 50m.
SOLARFLEX-aurinkokaapeli on luotettava ratkaisu tehokkaisiin aurinkosähköjärjestelmiin. Tämä aurinkokaapeli on valmistettu yhdestä tinatusta ja pehmeästä kuparijohtimesta, joka täyttää standardin EN 60228 mukaiset luokan 5 standardit. Halogeenivapaa, ristisilloitettu polymeerieristys takaa turvallisuuden ja kestävyyden, ja vastaava vaippa lisää suojaa.
ominaisuudet
- Nimellisjännite: 0,6/1kV AC
- Käyttöjännite: 1,5kV DC (EN 50618 mukaan).
- Insulation resistance: 1000 MΩ/km
- Maksimi johtimen lämpötila kaapelin käytön aikana: +90°C
- Johtimen enimmäislämpötila kaapelin käytön aikana (pitkäaikainen): +120°C/20000h
- Minimi ympäristön lämpötila pysyvästi asennetuille kaapeleille: -40°C
- Minimi kaapelin asennuksen lämpötila: -25°C
- 50Hz Testijännite: 4000V
- UV, otsoni, säänkestävyys: EN 50618:n mukaan
- Syttyvyys: DIN EN 60332-1 mukaisesti
- Ei aggressiivisia höyryjä palamisen aikana
- Kiinteän liitoksen pienin taivutussäde: 4 x Ø
- Odotettu käyttöikä: 25 vuotta
- Halkaisija: 35 cm x 22 cm H.
Tekniset tiedot
- Standardi: PN-EN 50618:2015-03
- Minimi kaapelin pituus: 1m
Materiaali
- Johtimet: Kuparijohtimet, tinatut, pehmeät, luokka 5 EN 60228:n mukaan.
- Kerros: Silloitettu halogeeniton polymeeri.
- Vaippa: Halogeeniton, ristisilloitettu polymeeri.
- Insulation color: Valkoinen
Sovellus
- Käytetään aurinkosähköjärjestelmissä yksittäisten aurinkosähkömoduulien sekä moduulien ja vaihtosuuntaajan välisiin liitoksiin.
Pakkaus
- Levyt ja kelat.
Taitettava maadoitussarja 3mb fi16 + liitin /OG/ AN-53ZG/OG/ F195128 AN-KOM on laadukas ratkaisu, jossa yhdistyvät yksinkertaisuus ja asennusturvallisuus. Maadoitussauvat soveltuvat asennettaviksi monenlaisiin maaperätyyppeihin ja jatkopalat helpottavat asennusta huomattavasti. Mastot ja piikit, jotka ovat asennuksen peruselementti, joka vastaa salaman aiheuttaman suurjännitevirran katkaisemisesta, on valmistettu korkealaatuisista materiaaleista, jotka takaavat pitkän käyttöiän ja asennuksen turvallisuuden.
Tekniset tiedot:
Kelta-vihreä PVC-eristeinen suojajohdin LgY 16mm2 on tarkoitettu asennettavaksi sähkölaitteisiin, kytkinlaitteisiin ja valaistusjärjestelmiin, joiden pituus on 10 metriä.
Se täyttää PN-EN 50575 -standardin vaatimukset ja takaa korkeimmat turvallisuusstandardit. Sen rakenne on mukautettu johtamaan virtaa tehokkaasti ja tarjoamaan suojaa erilaisissa asennusympäristöissä.
