Keskikiinnike H25 L50 - raaka maadoitustapilla

Keskipuristin L50 H25 maadoitustapilla PV-04-19 (1)

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.03 kg

Hinta/ kpl: 0,48 € 0.48

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,38 €)

ilman 25.5% ALV, ilman toimituskuluja

Säästä enemmän rahaa suuremmilla pakkauksilla!
Mitä suurempi pakkausyksikkö, sitä alhaisempi yksikköhinta!

* Pakkausvaihtoehdot:

Kpl.
Pakkaus: 250 kpl
Pakkaus: 5000 kpl
Pakkaus: 10000 kpl

määrä kpl

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: Synerga

Tuotekoodi: PV-04-19

suosittele ystävälle

Kuvaus

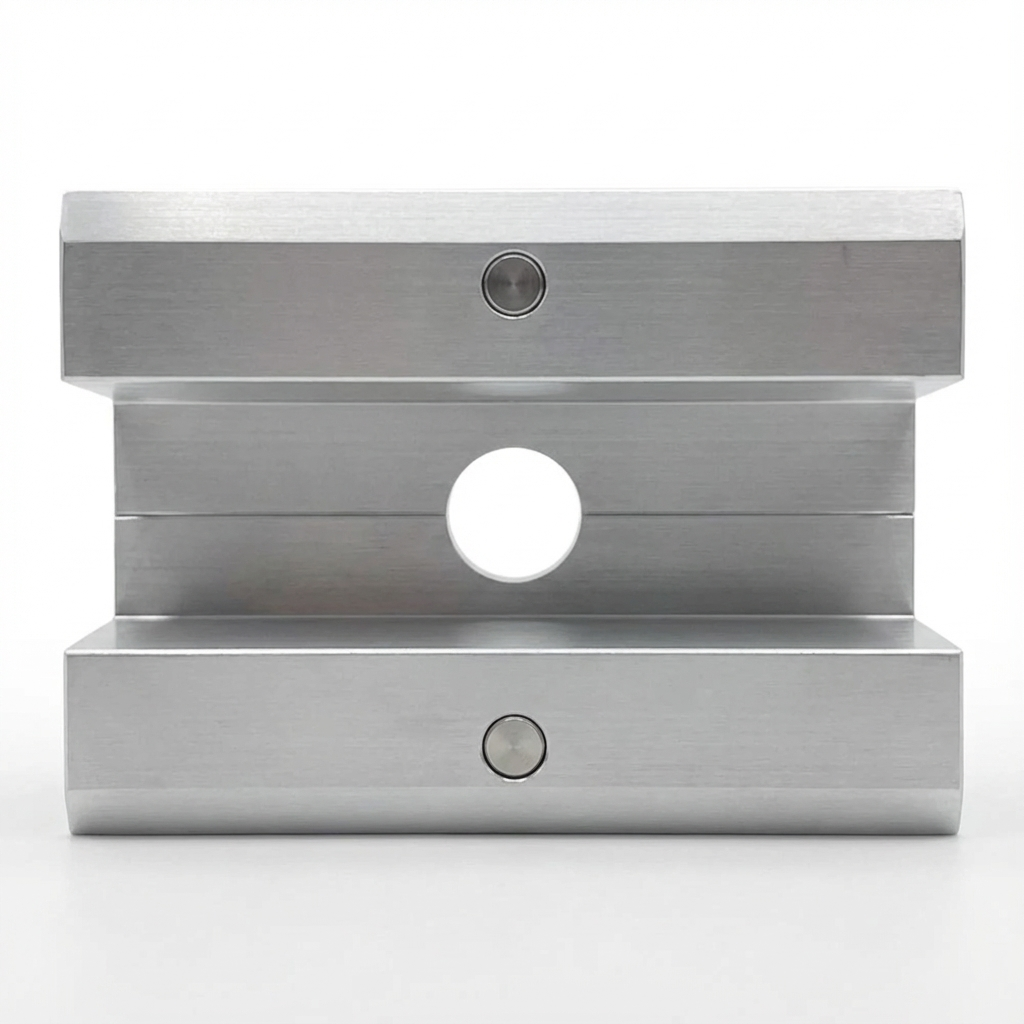

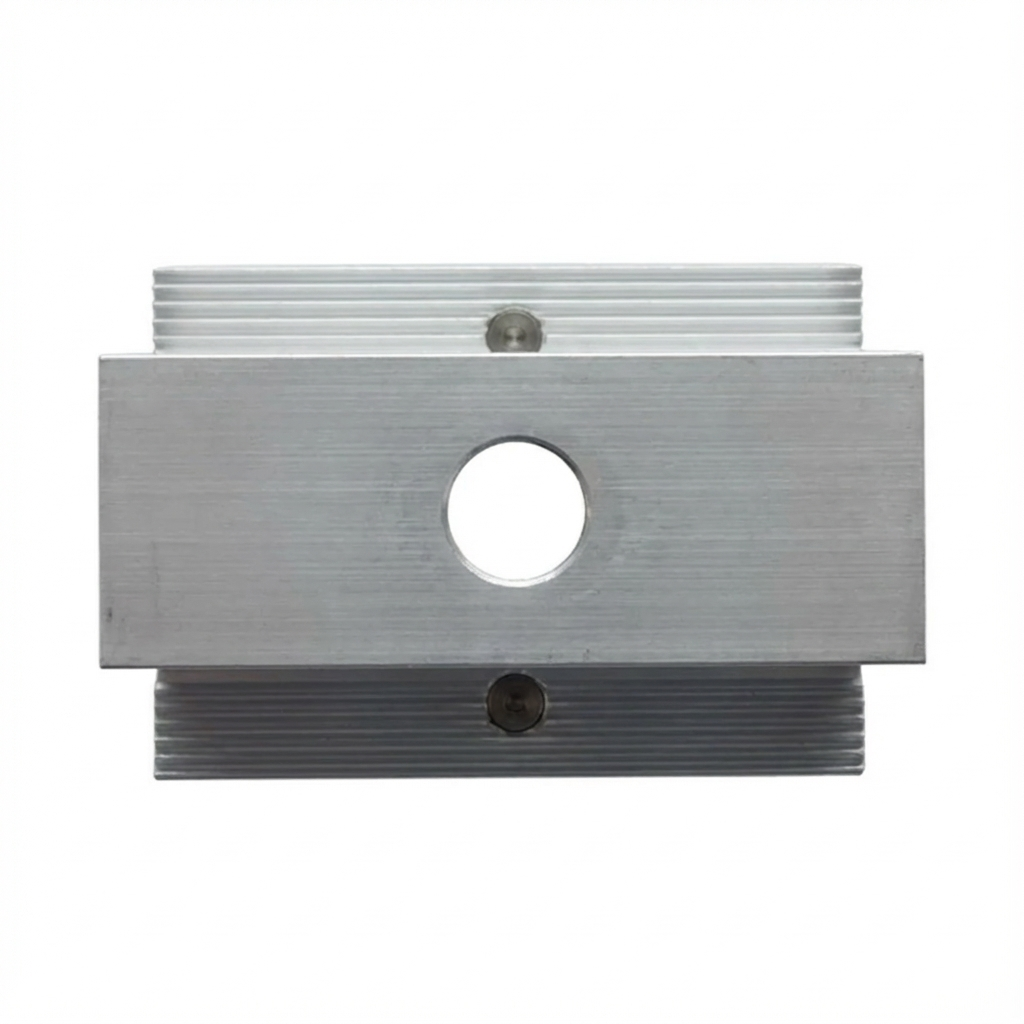

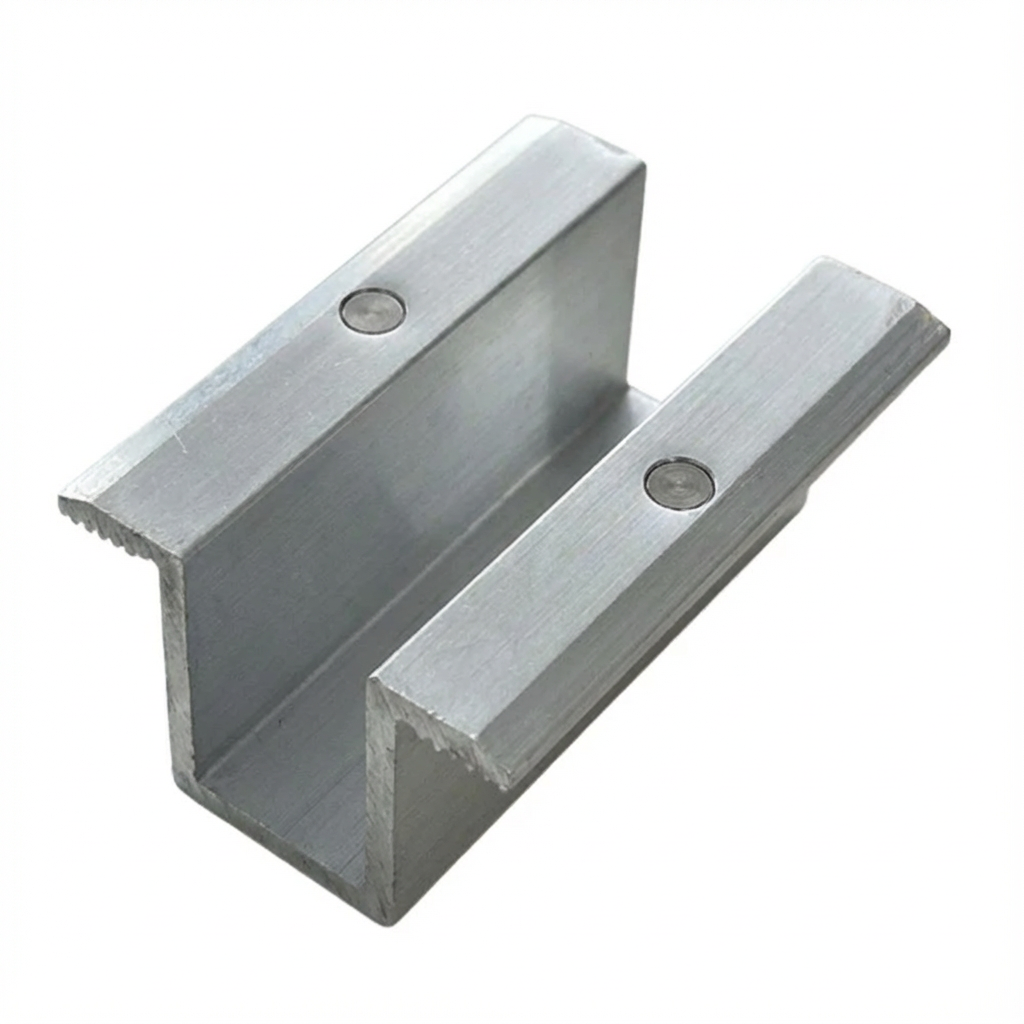

Keskipuristin L50 H25 - korkea - raaka maadoitustapilla

Keskipuristin H25 maadoitustapilla on ammattitason asennuskomponentti, joka on suunniteltu aurinkopaneelien kiinnittämiseen, kun kehyksen korkeus on 30 mm tai enemmän. Korkealaatuisesta alumiiniseoksesta 6063-T66 valmistettu puristin takaa aurinkopaneelien kestävän ja turvallisen kiinnityksen kantavaan rakenteeseen. Komponentin pinta on raaka, ilman lisäsuojapinnoitteita, mikä mahdollistaa tarkan ja luotettavan potentiaalintasauksen asennuksen osien välillä.

Tämän puristimen erottuva ominaisuus on kaksi integroitua maadoitustappia – yksi kummallakin puolella – jotka mahdollistavat nopean ja tehokkaan potentiaalintasauksen vierekkäisten aurinkopaneelien välillä läpäisemällä niiden anodisoitu kerros kiristyksen aikana. Tämä ratkaisu ei ainoastaan helpota asennusta poistamalla tarpeen erillisille maadoitusaluslevyille, vaan myös lyhentää merkittävästi asennusaikaa varmistaen samalla koko järjestelmän korkean turvallisuuden ja tehokkuuden.

Tämä on innovatiivinen ratkaisu, joka tukee salama- ja ylijännitesuojausjärjestelmiä, erityisen hyödyllinen aurinkosähköjärjestelmissä.

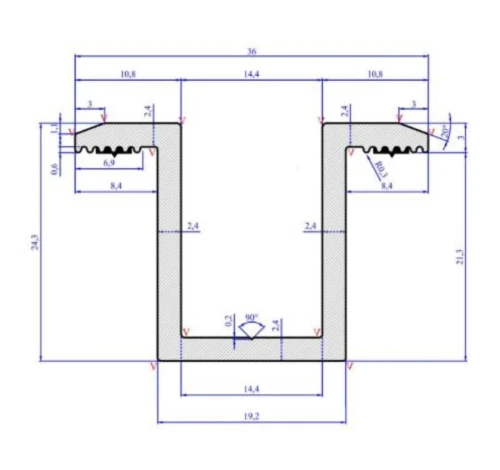

Tekniset tiedot

Paneelin kehyksen korkeus: 30 mm tai enemmän

Kokonaisleveys: 36 mm

Kokonaiskorkeus: 24,3 mm

Kokonaispituus: 50 mm

Sisäkanavan leveys: 14,4 mm

Kiinnitysreiän halkaisija: 9 mm (M8)

Materiaali: alumiini 6063-T66

Viimeistely: raaka alumiini

Suositeltu kiristysmomentti: tarkka arvo tulee aina tarkistaa paneelin valmistajan teknisistä tiedoista

Käytettävät ruuvit: M8

Käyttötarkoitus Keskipuristin on olennainen kiinnityskomponentti aurinkopaneelien asennuksessa – se yhdistää ja kiinnittää kaksi vierekkäistä paneelia alumiiniprofiiliin. Tuote on tarkoitettu aurinkopaneelien asennukseen tasaisille ja harjakatoille. Käytä keskipuristimia vierekkäisten paneelien välissä rivissä. Reunapaneelien (rivien päissä) kiinnittämiseen tulee käyttää reunapuristimia.

Yhteensopivuus

Alumiiniprofiilit kuusiokulmaruuveille

Alumiiniprofiilit T-ruuveille

Trapetsiprofiilit trapetsilevykatoille

Edut

Korkealaatuinen materiaali – valmistettu alumiinista 6063-T66, joka on erittäin kestävä sääolosuhteita vastaan.

Kestävyys – korkea valmistuslaatu takaa aurinkopaneelirakenteen kestävän kiinnityksen.

Korroosionkestävyys – kestää ulkoisia tekijöitä ja korroosiota.

Mekaaninen lujuus – kestää iskuja ja mekaanisia vaurioita.

Varma johtavuus – erityisesti suunnitellut tapit läpäisevät paneelien anodisoitu pinnoite varmistaen turvallisen potentiaalintasauksen ilman maadoitusaluslevyjä.

Potentiaalintasaus – varmistaa johtavuuden jatkuvuuden paneelien ja kantavan rakenteen välillä.

Uritettu pinta – hammastetut puristusreunat varmistavat varman pidon ja estävät paneelien liukumisen.

Asennusohjeet

Asenna puristin asennuskiskoon liukukiinnikkeen ja M8-ruuvin avulla.

Aseta kaksi vierekkäistä aurinkopaneelia puristimen alueelle varmistaen, että maadoitustapit ovat kosketuksissa molempien paneelien kehyksiin.

Kiristä ruuvi – tarkista paneelin valmistajan tekniset tiedot – ne määrittävät optimaalisen kiristysvoiman.

Pakkauksen sisältö Keskipuristin H25 maadoitustapilla. Huomio: ruuvit, mutterit ja liukukiinnikkeet tulee ostaa erikseen.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniset tiedot

Puristintyyppi	Keski
Paneelin paksuus [mm]	30-45
Väri	Hopea
Maadoitustappi	Kyllä
Lisävarusteet	Ei lisävarusteita

Turvallisuus
