Päätypuristin H30 L50 - käsittelemätön maadoitustapilla

Sivukiinnityspuristin - H30 maadoitusnastalla PV-03-32 (1)

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.02 kg

Hinta/ kpl: 252 729,48 € 252729.48

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (201 378,07 €)

ilman 25.5% ALV, ilman toimituskuluja

Säästä enemmän rahaa suuremmilla pakkauksilla!
Mitä suurempi pakkausyksikkö, sitä alhaisempi yksikköhinta!

* Pakkausvaihtoehdot:

Kpl.
Pakkaus: 250 kpl
Pakkaus: 5000 kpl
Pakkaus: 10000 kpl

määrä kpl

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: Synerga

Tuotekoodi: PV-03-32

suosittele ystävälle

Kuvaus

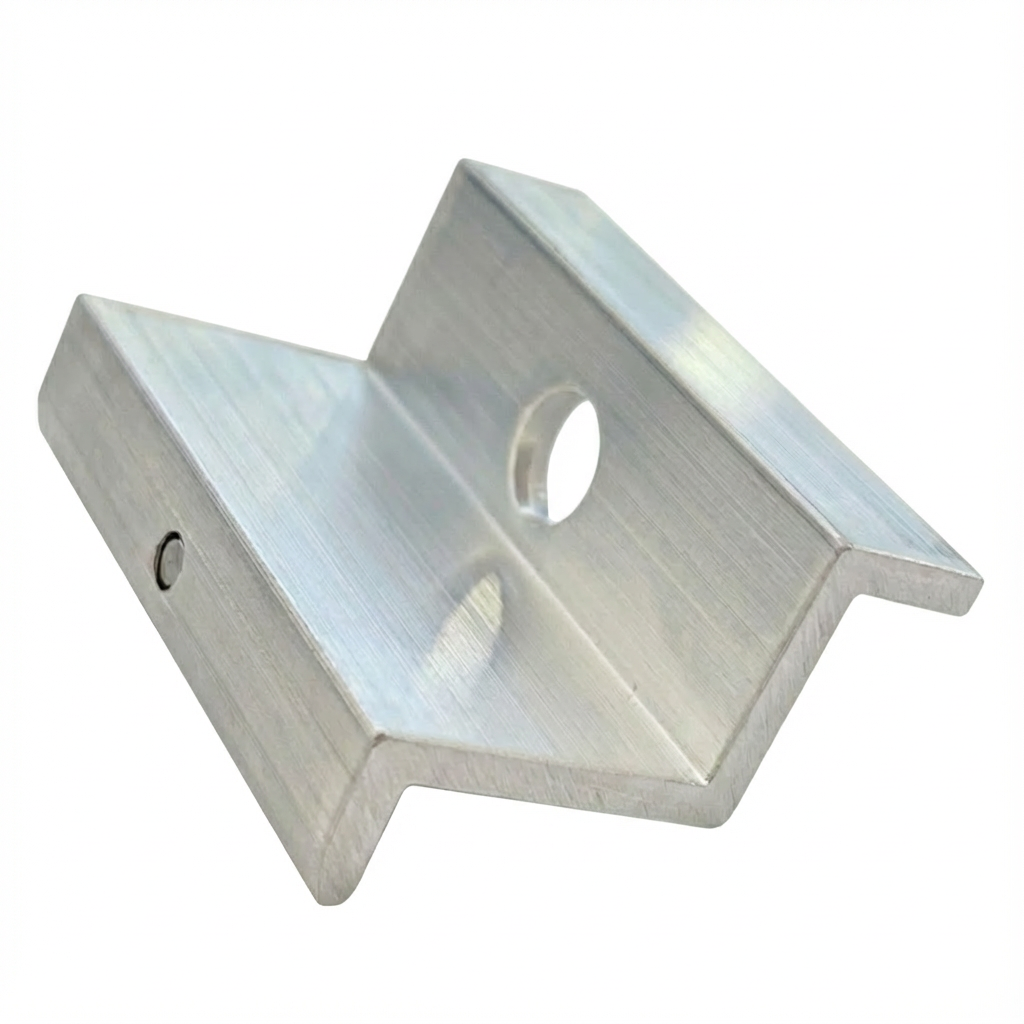

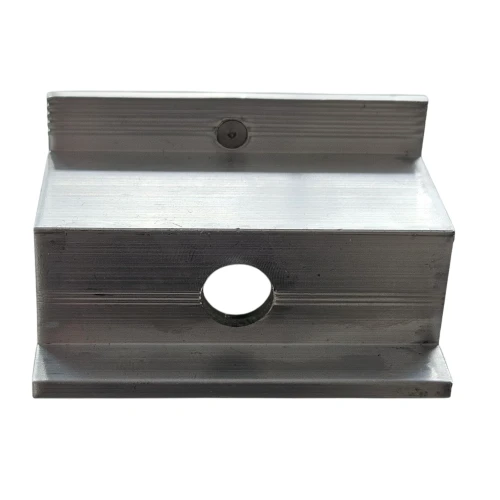

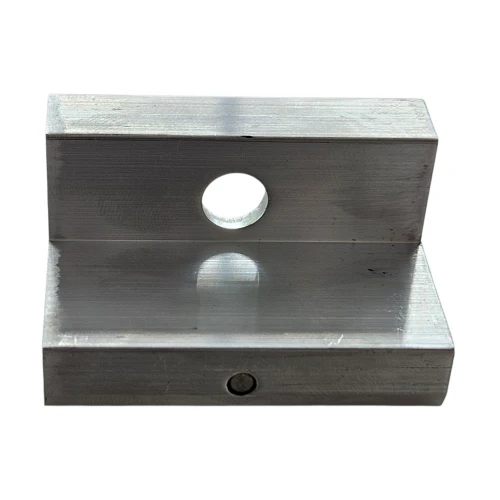

Päätykiristin H30 maadoitustapilla

Päätykiristin H30 maadoitustapilla on ammattimainen asennuskomponentti, joka on suunniteltu aurinkopaneelien kiinnittämiseen, kun kehyksen korkeus on 30 mm. Korkealaatuisesta alumiiniseoksesta 6063-T66 valmistettu kiristin takaa aurinkopaneelien kestävän ja turvallisen kiinnityksen kantavaan rakenteeseen. Komponentin pinta on käsittelemätön ilman lisäsuojapinnoitteita, mikä mahdollistaa tarkan ja luotettavan potentiaalintasauksen asennuksen osien välillä.

Tämän kiristimen erottuva ominaisuus on integroitu maadoitustapin, joka mahdollistaa nopean ja tehokkaan potentiaalintasauksen aurinkopaneelin ja kantavan rakenteen välillä. Kiristettäessä tappi lävistää kehyksen anodisoitukerroksen varmistaen jatkuvan sähköisen yhteyden. Tämä ratkaisu ei ainoastaan helpota asennusta – poistamalla tarpeen erillisille maadoituslevyille – vaan myös lyhentää merkittävästi asennusaikaa ja tarjoaa korkean turvallisuuden ja tehokkuuden tason koko järjestelmälle.

Tämä innovatiivinen ratkaisu tukee salama- ja ylijännitesuojausjärjestelmiä, mikä on erityisen hyödyllistä aurinkosähköjärjestelmissä. Päätykiristin maadoitustapilla soveltuu erinomaisesti yksittäin asennettuihin paneeleihin tai reunapaikoille rivissä.

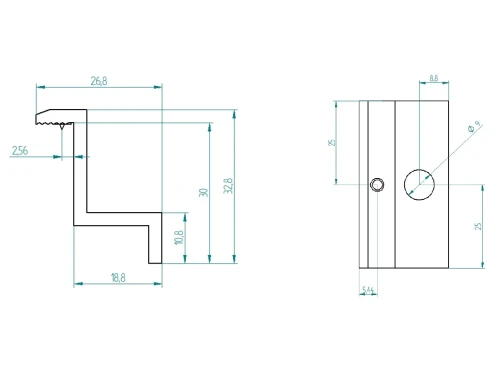

Tekniset tiedot

Paneelin kehyksen korkeus: 30 mm

Kokonaiskorkeus: 32,8 mm

Asennusreiän halkaisija: 9 mm (M8)

Materiaali: alumiini EN AW 6060

Pintakäsittely: käsittelemätön

Suositeltu kiristysmomentti: arvo riippuu PV-paneelin valmistajan dokumentaatiosta.

Käytettävät ruuvit: M8

Käyttötarkoitus Päätykiristin on olennainen kiinnityskomponentti aurinkopaneeli-asennuksissa – se kiinnittää reunapaneelit rivissä alumiiniprofiiliin. Tuote on tarkoitettu aurinkopaneelien asennukseen tasaisille ja harjakatoille. Käytä päätykiristintä paneelien kiinnittämiseen jokaisen rivin alussa ja lopussa. Rivin vierekkäisten paneelien välissä tulee käyttää keskikiristimiä.

Yhteensopivuus

Alumiiniprofiilit kuusioruuveille

Alumiiniprofiilit T-ruuveille

Trapetsiprofiilit trapetsilevykatoille

Edut

Korkealaatuinen materiaali – valmistettu alumiinista EN AW 6060, joka on erittäin kestävä sääolosuhteita vastaan.

Kestävyys – korkea valmistuslaatu takaa aurinkopaneelirakenteen kestävän kiinnityksen.

Korroosionkestävyys – kestää ulkoisia tekijöitä ja korroosiota.

Mekaaninen lujuus – kestää iskuja ja mekaanisia vaurioita.

Sisäänrakennettu maadoitus – maadoitustapin eliminoi tarpeen maadoituslevyille, mikä lyhentää aikaa ja lisää asennusmukavuutta.

Potentiaalintasaus – varmistaa sähköisen kontaktin jatkuvuuden paneelin ja kantavan rakenteen välillä.

Ihanteellinen yksittäisille paneeleille – erinomainen ratkaisu yksittäin asennetuille paneeleille tai reunapaikoille rivissä.

Asennusohjeet

Asenna kiristin asennuskiskoon liukukiinnikkeen ja M8-ruuvin avulla.

Aseta reunapaneeli kiristimen alueelle varmistaen, että maadoitustapin on kosketuksissa paneelin kehykseen.

Kiristä ruuvi PV-paneelin valmistajan suositusten mukaisesti.

Jokainen paneelirivi vaatii vähintään neljä päätykiristintä – kaksi rivin alussa ja kaksi lopussa.

Älä käytä anodisoituja tai maalattuja päätykiristimiä tapilla. Käytä tällöin päätykiristintä ilman tappia sekä erikoiskosketuslevyä, joka asennetaan paneelin kehyksen ja alumiiniprofiilin väliin.

Pakkauksen sisältö Päätykiristin H30 maadoitustapilla. Huomio: ruuvit, mutterit ja liukukiinnikkeet tulee ostaa erikseen.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniset tiedot

Puristintyyppi	Päätyholkki
Paneelin paksuus [mm]	30
Väri	Hopea
Maadoitustappi	Kyllä
Lisävarusteet	Ei lisävarusteita

Turvallisuus
