Keskikiinnike H8 L50 - matala - käsittelemätön maadoitustapilla

Matala keskikiinnityspuristin H8 nastalla PV-04-18 (1)

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.03 kg

Hinta/ kpl: 0,43 € 0.43

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,34 €)

ilman 25.5% ALV, ilman toimituskuluja

Säästä enemmän rahaa suuremmilla pakkauksilla!
Mitä suurempi pakkausyksikkö, sitä alhaisempi yksikköhinta!

* Pakkausvaihtoehdot:

Kpl.
Pakkaus: 250 kpl
Pakkaus: 5000 kpl
Pakkaus: 10000 kpl

määrä kpl

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: Synerga

Tuotekoodi: PV-04-18

suosittele ystävälle

Kuvaus

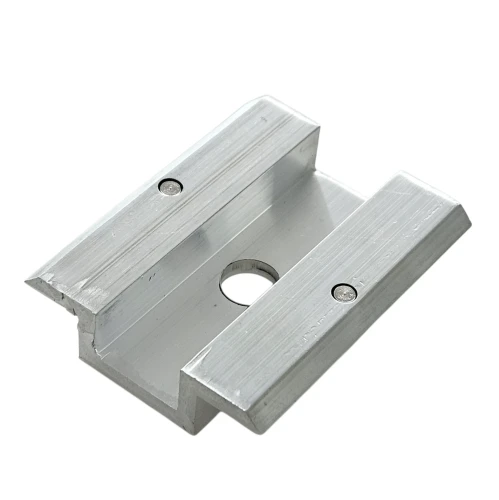

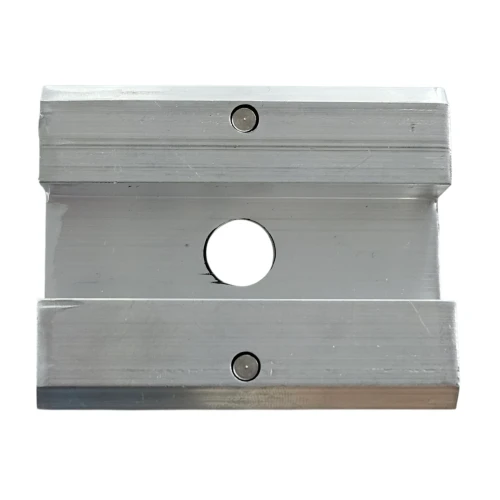

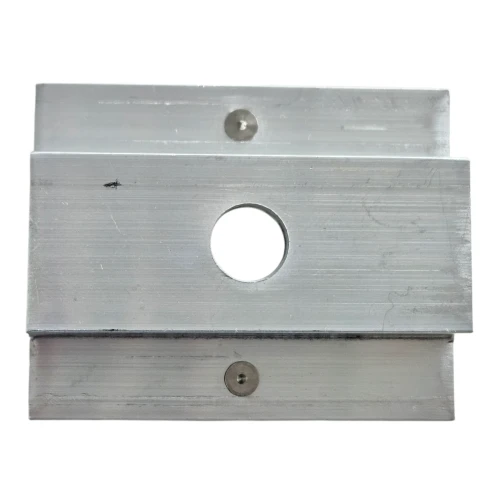

Keskikiinnike H8 - raaka maadoitustapilla

Keskipuristinkiinnike H8 maadoitustapilla on ammattitason asennuskomponentti aurinkopaneelien kiinnittämiseen, kun kehyksen korkeus on vähintään 30 mm. Korkealaatuisesta alumiiniseoksesta 6063-T66 valmistettu kiinnike takaa aurinkopaneelien kestävän ja turvallisen kiinnityksen kantavaan rakenteeseen. Komponentin pinta on raaka, ilman lisäsuojapinnoitteita, mikä mahdollistaa tarkan ja luotettavan potentiaalintasauksen asennuksen osien välillä.

Tämän kiinnikkeen erottava piirre on kaksi integroitua maadoitustappia – yksi kummallekin puolelle – jotka mahdollistavat nopean ja tehokkaan potentiaalintasauksen vierekkäisten aurinkopaneelien välillä läpäisemällä niiden anodisoidun kerroksen kiristyksen aikana. Tämä ratkaisu ei ainoastaan helpota asennusta poistamalla tarpeen erillisille maadoitusaluslevyille, vaan myös lyhentää merkittävästi asennusaikaa ja varmistaa koko järjestelmän korkean turvallisuuden ja tehokkuuden.

Tämä on innovatiivinen ratkaisu, joka tukee salama- ja ylijännitesuojausjärjestelmiä, erityisen hyödyllinen aurinkosähköjärjestelmissä.

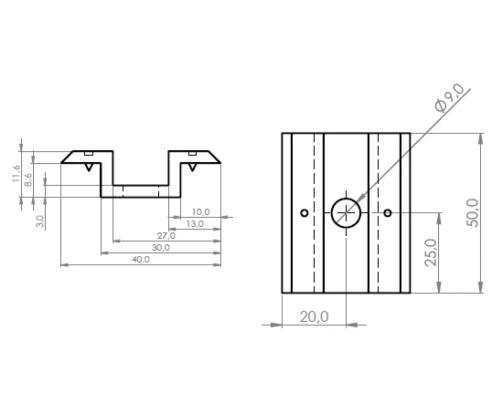

Tekniset tiedot

Paneelin kehyksen korkeus: vähintään 30 mm

Kokonaisleveys: 40 mm

Kokonaiskorkeus: 11,6 mm

Kokonaispituus: 50 mm

Sisäkanavan leveys: 14,4 mm

Asennusreiän halkaisija: 9 mm (M8)

Materiaali: alumiini 6063-T66

Viimeistely: raaka alumiini

Suositeltu kiristysmomentti: tarkka arvo tulee aina tarkistaa paneelin valmistajan teknisistä tiedoista

Käytettävät ruuvit: M8

Käyttötarkoitus Keskipuristinkiinnike on olennainen kiinnityskomponentti aurinkopaneelien asennuksessa – se yhdistää ja kiinnittää kaksi vierekkäistä paneelia alumiiniprofiiliin. Tuote on tarkoitettu aurinkopaneelien asennukseen tasaisille ja harjakatoille. Käytä keskikiinnikkeitä vierekkäisten paneelien välissä rivissä. Reunapaneelien (rivien päissä) kiinnittämiseen tulee käyttää reunakiinnikkeitä.

Yhteensopivuus

Kuusioruuveille sovitetut alumiiniprofiilit

T-ruuveille tarkoitetut alumiiniprofiilit

Trapetsiprofiilit trapetsilevykatoille

Edut

Korkealaatuinen materiaali – alumiinista 6063-T66 valmistettuna se kestää erinomaisesti sääolosuhteita.

Kestävyys – korkea valmistuslaatu takaa aurinkopaneelirakenteen kestävän kiinnityksen.

Korroosionkestävyys – kestää ulkoisia tekijöitä ja korroosiota.

Mekaaninen lujuus – kestää iskuja ja mekaanisia vaurioita.

Varma johtavuus – erityisesti suunnitellut tapit läpäisevät paneelien anodisoidun pinnoitteen varmistaen turvallisen potentiaalintasauksen ilman maadoitusaluslevyjä.

Potentiaalintasaus – varmistaa johtavuuden jatkuvuuden paneelien ja kantavan rakenteen välillä.

Uritettu pinta – hammastetut puristinreunat takaavat varman pidon ja estävät paneelien liukumisen.

Asennusohjeet

Asenna kiinnike asennuskiskoon liukumutterin ja M8-ruuvin avulla.

Aseta kaksi vierekkäistä aurinkopaneelia kiinnikkeen alueelle varmistuen, että maadoitustapit ovat kosketuksessa molempien paneelien kehyksiin.

Kiristä ruuvi – tarkista paneelin valmistajan tekniset tiedot – ne määrittävät optimaalisen kiristysvoiman.

Pakkauksen sisältö Keskipuristinkiinnike H8 maadoitustapilla. Huomio: ruuvit, mutterit ja liukumutterit tulee ostaa erikseen.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniset tiedot

Puristintyyppi	Keski
Paneelin paksuus [mm]	30-45
Väri	Hopea
Maadoitustappi	Kyllä
Lisävarusteet	Ei lisävarusteita

Turvallisuus
