PV-asennusprofiili alumiini 40×40 mm mustaksi eloksoitu – 195 cm kisko M10-pulteille

Alumiiniprofiili 625cm 40x40 Kuusikulmaisille Ruuveille Anodisoitu PV-01-02-AN

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 4.92 kg

Hinta/ kpl: 68,25 € 68.25

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (54,38 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot::

kpl
Paketti: 16 kpl
Paketti: 174 kpl
Paketti: 348 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: Synerga

Tuotekoodi: PV-01-02-AN

suosittele ystävälle

Kuvaus

PV-asennusprofiili alumiini 40×40 mm mustaksi eloksoitu – 195 cm kisko M10-pulteille

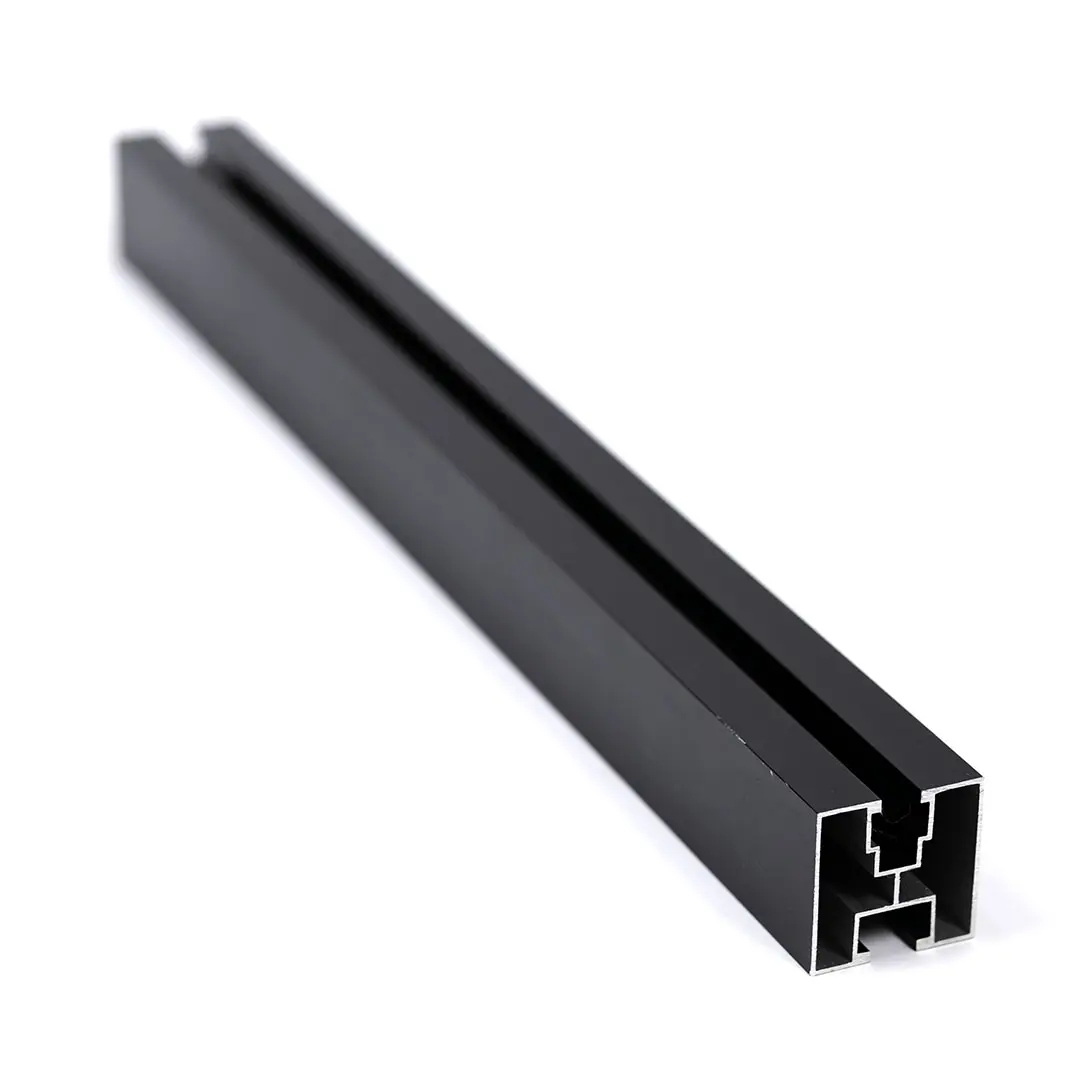

Alumiininen asennusprofiili 40×40 mm mustaksi eloksoitu – perspektiivinäkymä poikkileikkauksesta

Asennusprofiili 40×40 mm mustaksi eloksoidusta alumiinista 6060 on aurinkosähköjärjestelmien kantavan rakenteen perusosa. Kaksiuraisen poikkileikkauksen ansiosta PV-moduulit voidaan kiinnittää yläpuolelta (keski- ja päätypuristimilla) ja profiili voidaan samalla liittää alarakenteeseen alapuolelta — kattokoukuilla, adaptereilla tai maasovittimilla. Musta eloksointi takaa parannetun korroosion- ja UV-säteilynkestävyyden sekä esteettisen ulkonäön, joka sopii tummiin full-black-moduuleihin. 195 cm pituinen profiili soveltuu sekä pieniin kattoasennuksiin että laajoihin monirivisiin järjestelmiin — pituutta voidaan kasvattaa erikseen saatavilla olevilla profiililiittimillä. Alaura kiinnitetään kuusiokantapulteilla M10 DIN 933 ja M10-laippamuttereilla, ja yläura ottaa vastaan neliömutterit M8, mikä takaa puristimien varman kiristyksen ilman kiertymistä urassa.

Keskeiset edut asentajalle

Kaksiurainen 40×40 mm poikkileikkaus — yläkisko moduulipuristimille, alakisko kiinnitykseen alarakenteeseen

Mustaksi eloksoitu alumiini 6060 — korkea korroosionkestävyys ja suoja sääolosuhteilta

Yhteensopiva keski- ja päätypuristimien sekä standardien kattokoukkujen ja adapterien kanssa

Profiilin pituutta voidaan laajentaa profiililiittimillä (saatavilla erikseen)

Seoksen 6060 hyvä mekaaninen lujuus ja iskunkestävyys

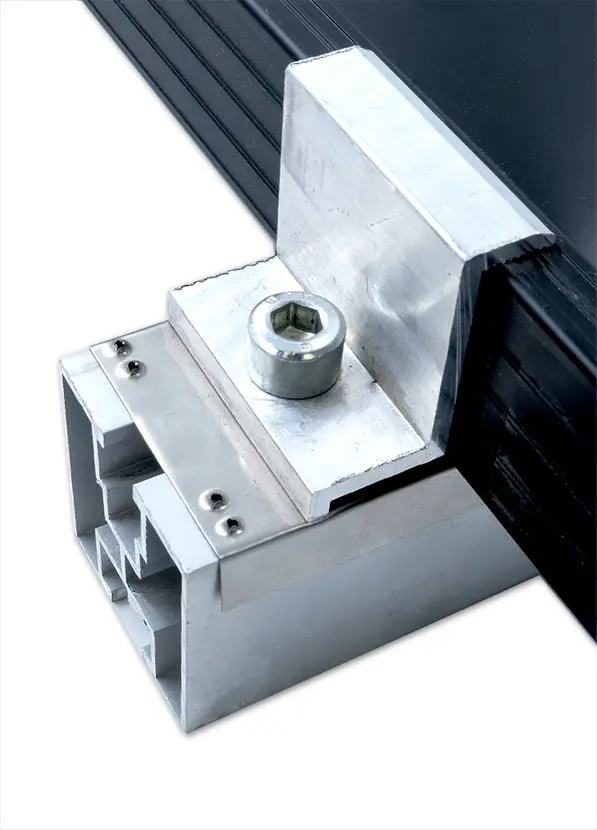

Yksityiskohta asennusprofiilin ja puristimen liitoksesta – näkymä ylauraan mutterin kanssa

Yläkiskon uran leveys 10,8 mm (±0,3 mm) mahdollistaa M8-neliömutterin työntämisen paikalleen ja aurinkopaneelin puristimen kiinnittämisen. Alaura, jonka leveys on 9 mm (±0,75 mm), on tarkoitettu M10 DIN 933 -kuusiokantapulteille, joilla profiili liitetään kattokoukkuihin tai muihin alarakenteen osiin. Seinämän paksuus 1,2 mm koko poikkileikkauksen ympäri takaa optimaalisen lujuuden ja painon suhteen — profiili painaa vain 0,82 kg/m, mikä helpottaa kuljetusta ja käsittelyä katolla.

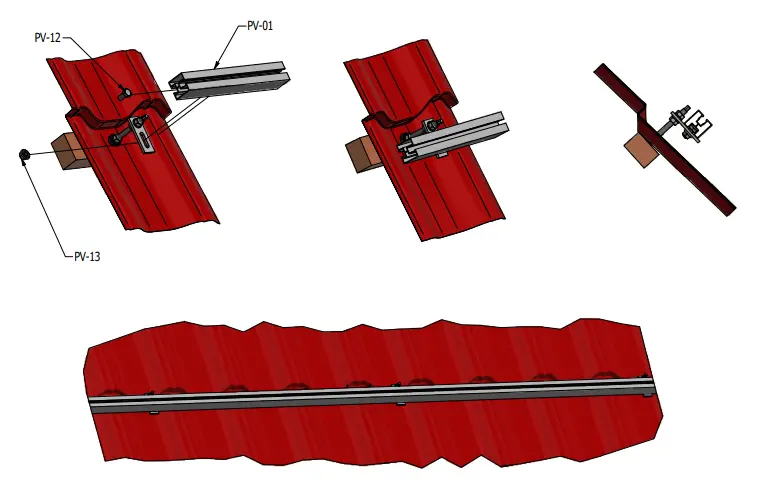

Havainnekuva profiilin asennuksesta viistolle katolle tiilikatteen kanssa – koukut, adapterit ja profiili PV-moduuleineen

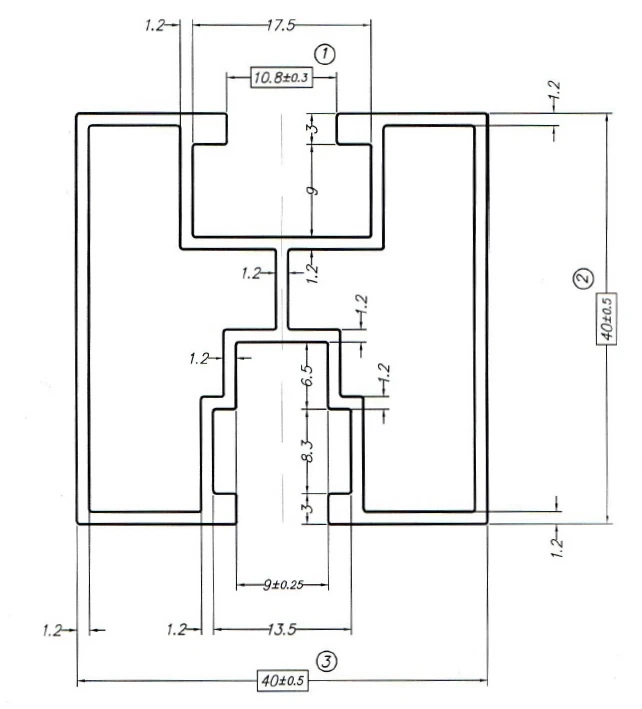

Tekninen piirustus profiilin 40×40 mm poikkileikkauksesta urien mitoilla ja seinämän paksuuksilla

Video, joka esittelee PV-asennusprofiilin 40×40

Video, joka esittelee aurinkosähköjärjestelmän rakenteen asennuksen profiililla 40×40

Video, joka esittelee PV-asennusjärjestelmän alumiiniprofiililla

Mitat

Poikkileikkaus (leveys × korkeus)	40 × 40 mm
Pituus	195 cm
Seinämän paksuus	1,2 mm
Massa metriä kohden	0,82 kg

Materiaali ja viimeistely

Materiaali / seos	alumiini 6060
Pinnan viimeistely	mustaksi eloksoitu
Väri	musta

Asennus ja yhteensopivuus

Asennusura / uran tyyppi	ylä: 10,8 mm (±0,3) — M8-neliömutteri; ala: 9 mm (±0,75) — M10 DIN 933 -pultti
Yhteensopivat pultit	kuusiokantapultti M10 DIN 933 + M10-laippamutteri (alaura); neliömutteri M8 (yläura)
Katto- / alustatyyppi	viistot katot (kattokoukut, adapterit), maarakenteet (kolmiot)
Liitäntätapa	keski- ja päätypuristimet (yläura); profiililiittimet jatkamiseen (erikseen)

Muut parametrit

Tuotteen paino	4,92 kg
Käsittelemätön versio	kyllä

Tekniset tiedot

Pituus [mm]	6250
Profiili [mm]	40×40
Uran tyyppi	Kuusioruuville
Pintakäsittely	Anodisoitu

Turvallisuus
