PV-alumiiniprofiili 40×40 mm / 625 cm – kuusiokantapulteille M10

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 4.92 kg

Hinta/ kpl: 40,40 € 40.40

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (32,19 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot::

kpl
Paketti: 16 kpl
Paketti: 174 kpl
Paketti: 348 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

4.75

Myyjä: -

Tuotekoodi: PV-01-02

suosittele ystävälle

Kuvaus

PV-alumiiniprofiili 40×40 mm / 625 cm – kuusiokantapulteille M10

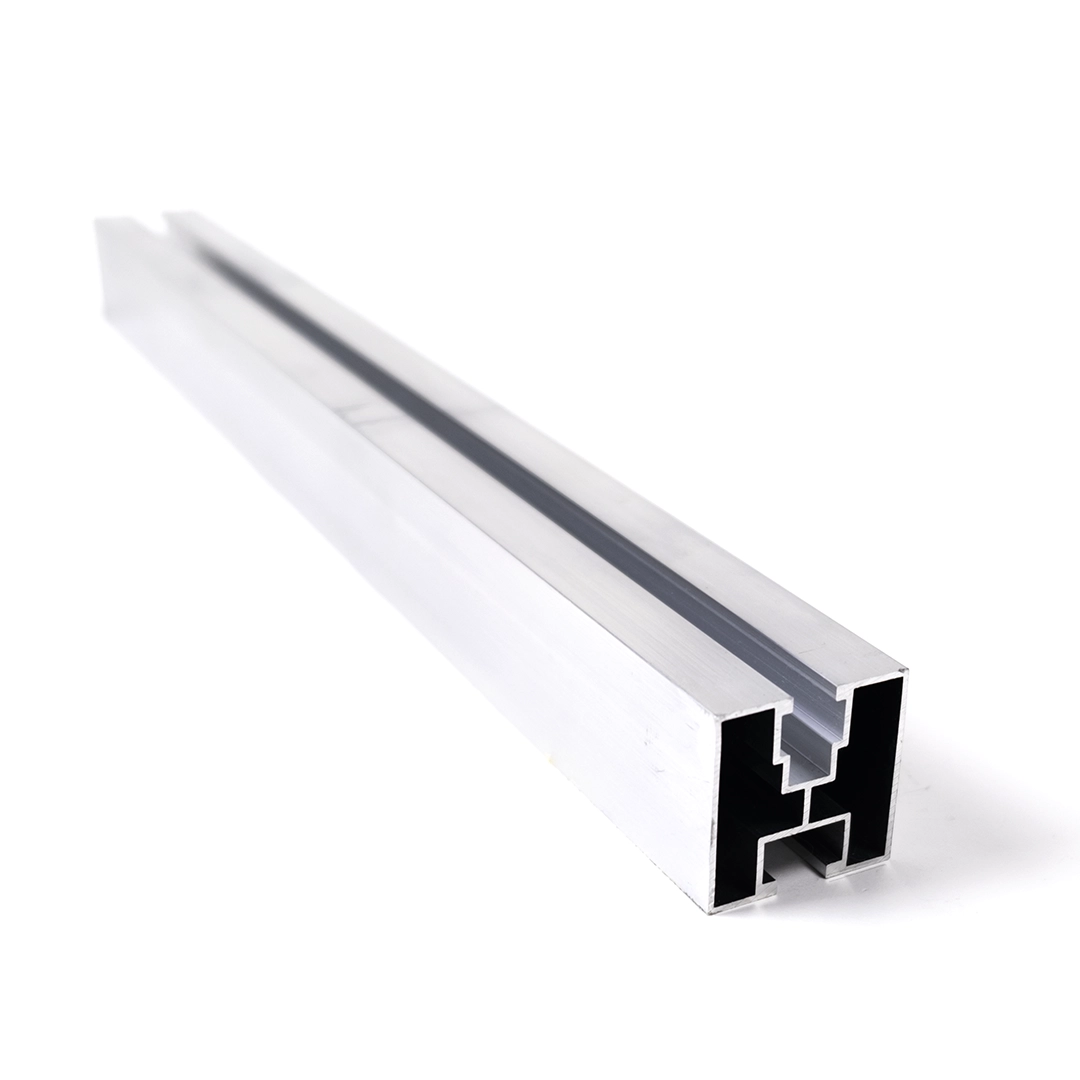

Alumiininen asennusprofiili 40×40 mm kahdella kiskokanavalla – perspektiivikuva

PV-asennusprofiili 40×40 mm, pituudeltaan 625 cm, on aurinkovoimaloiden kantavien rakenteiden peruselementti viistoilla katoilla. Alumiiniseoksesta 6060 valmistettu profiili yhdistää keveyden hyvään mekaaniseen kestävyyteen ja korkeaan korroosionkestoon. Kaksikanavainen poikkileikkaus — yläkiskokanava moduulipuristimien kiinnitykseen ja alakanava kattokoukkujen, adapterien tai kolmiojalusteiden liittämiseen — mahdollistaa koko järjestelmän nopean ja luotettavan asennuksen. Profiili on suunniteltu M10 DIN 933 -kuusiokantapulteille alakanavassa ja M8-neliömuttereille yläkanavassa, mikä varmistaa yhteensopivuuden yleisten markkinoilla saatavilla olevien keski- ja päätypuristimien kanssa.

Keskeiset edut asentajalle

Kaksikanavainen 40×40 mm -poikkileikkaus mahdollistaa PV-moduulien (yläkanava) ja kattoalusrakenteen (alakanava) itsenäisen kiinnityksen

Alumiini 6060 varmistaa korroosionkeston ja sään kestävyyden — profiili saatavilla myös mustaksi anodisoituna versiona lisäsuojaa ja esteettisyyttä varten

Pituutta voidaan kasvattaa erikseen saatavilla olevilla profiililiittimillä, mikä antaa joustavuutta kiskovälin suunnittelussa

1,2 mm:n seinämän vahvuus ja vain 0,82 kg/m paino minimoivat kattorakenteeseen kohdistuvan kuormituksen

Alumiiniseos 6060 soveltuu anodisointiin, mikä tarjoaa lisäsuojaa ja koristeellisen pintaviimeistelyn

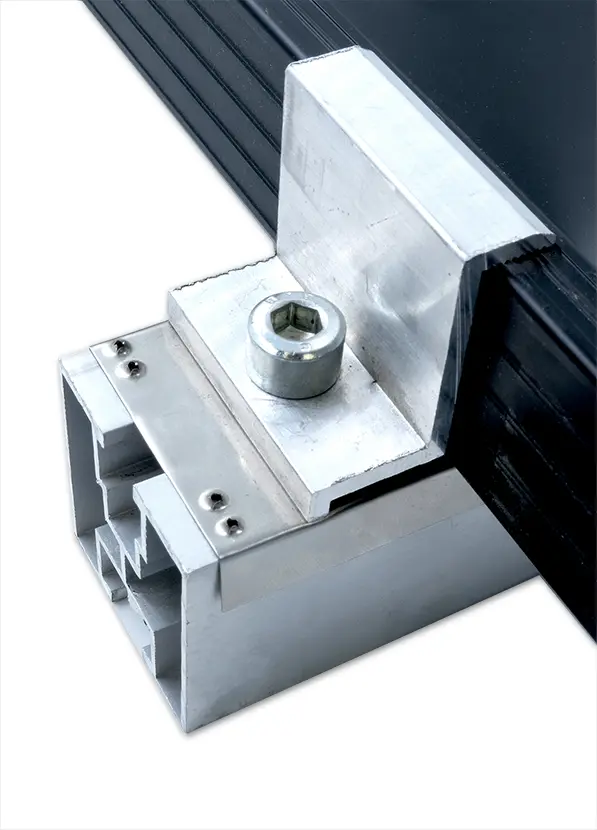

Alumiiniprofiili 40×40 asennetulla päätypuristimella – kiinnityksen lähikuva

Profiili soveltuu kantavaksi kiskoksi asennusjärjestelmiin viistoilla katoilla, jotka on katettu tiilikatteella, trapetsipeltikatteella ja muilla katemateriaaleilla. Yläkiskokanava ottaa vastaan keski- ja päätypuristimet, jotka painavat aurinkosähkömoduulin kehyksen suoraan profiilia vasten. Alakanava toimii liitoksena kattokoukkuihin tai kattoparruihin kiinnitettyihin adaptereihin. Näin koko rakenne muodostaa vakaan, tuuletetun kantavan järjestelmän, joka siirtää tuuli- ja lumikuormat kattorakenteille.

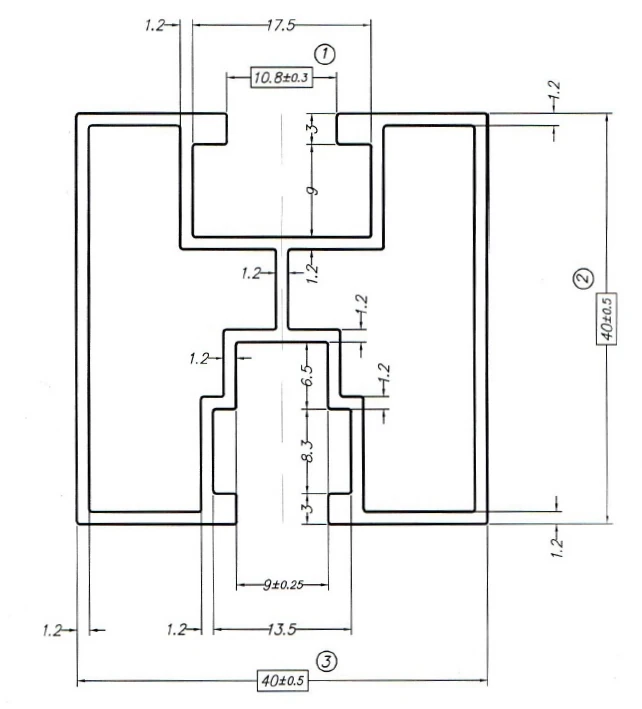

Mittapiirros profiilin 40×40 mm poikkileikkauksesta kanavien ja seinämien mitoilla

Poikkileikkaus ja kanavien mitat

Tekninen poikkileikkauspiirros näyttää profiilin yksityiskohtaisen geometrian. Ulkomitat ovat 40 ±0,5 × 40 ±0,5 mm. Yläkiskokanavan aukon leveys on 10,8 ±0,3 mm, ja se on suunniteltu M8-neliömuttereille. Alakiskokanavan aukon leveys on 9 ±0,75 mm ja syvyys mahdollistaa M10 DIN 933 -kuusiokantapultin asettamisen. Seinämän vahvuus on 1,2 mm koko profiilin kehän alueella, mikä varmistaa tasaisen jännitysten jakautumisen ja säilyttää alhaisen painon.

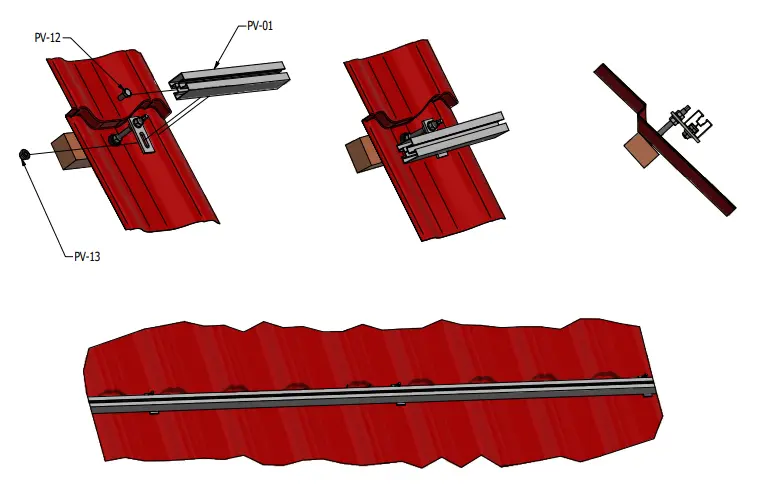

Kaavakuva profiilin asennuksesta viistolle katolle kattokoukkujen ja puristimien kanssa – 3D-näkymä

Video, jossa esitellään PV-alumiiniprofiilin asennusjärjestelmä

Video, jossa esitellään profiilin asennus kattorakenteeseen

Video, jossa esitellään profiilin käyttö aurinkosähköjärjestelmässä

Mitat

Poikkileikkaus (leveys × korkeus)	40 × 40 mm (±0,5 mm)
Pituus	625 cm
Seinämän vahvuus	1,2 mm
Paino metriä kohti	0,82 kg
Yläkanavan aukon leveys	10,8 ±0,3 mm
Alakanavan aukon leveys	9 ±0,75 mm

Materiaali ja pinnoitus

Materiaali / seos	alumiini 6060
Pinnoitus	käsittelemätön (mustaksi anodisoitu versio saatavilla erikseen)

Asennus ja yhteensopivuus

Asennuskanava / uratyyppi	kaksinkertainen — ylä (PV-moduulien puristimet) + ala (kattokoukut / adapterit)
Yhteensopivat pultit	yläkanava: M8-neliömutteri; alakanava: M10 DIN 933 -kuusiokantapultti
Katto- / alustatyyppi	viistot katot — tiilikate, trapetsipeltikate ja muut katemateriaalit koukku- tai adapteriasennuksella
Liitäntätapa	profiililiittimet (saatavilla erikseen) kiskon jatkamiseen

Muut parametrit

Anodisoitu versio	kyllä — saatavilla mustaksi anodisoituna versiona
Toimitus	FTL (täysi rekka)

Tekniset tiedot

Pituus [mm]	6250
Profiili [mm]	40×40
Uran tyyppi	Kuusioruuville
Pintakäsittely	Luonnollinen

Turvallisuus
