PV-alumiiniprofiili 40×40 mm – 665 cm kisko M10-pulteille

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 5.467 kg

Hinta/ kpl: 42,99 € 42.99

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (34,26 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot::

kpl
Paketti: 16 kpl
Paketti: 174 kpl
Paketti: 348 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

4.69231

Myyjä: -

Tuotekoodi: PV-01-01

suosittele ystävälle

Kuvaus

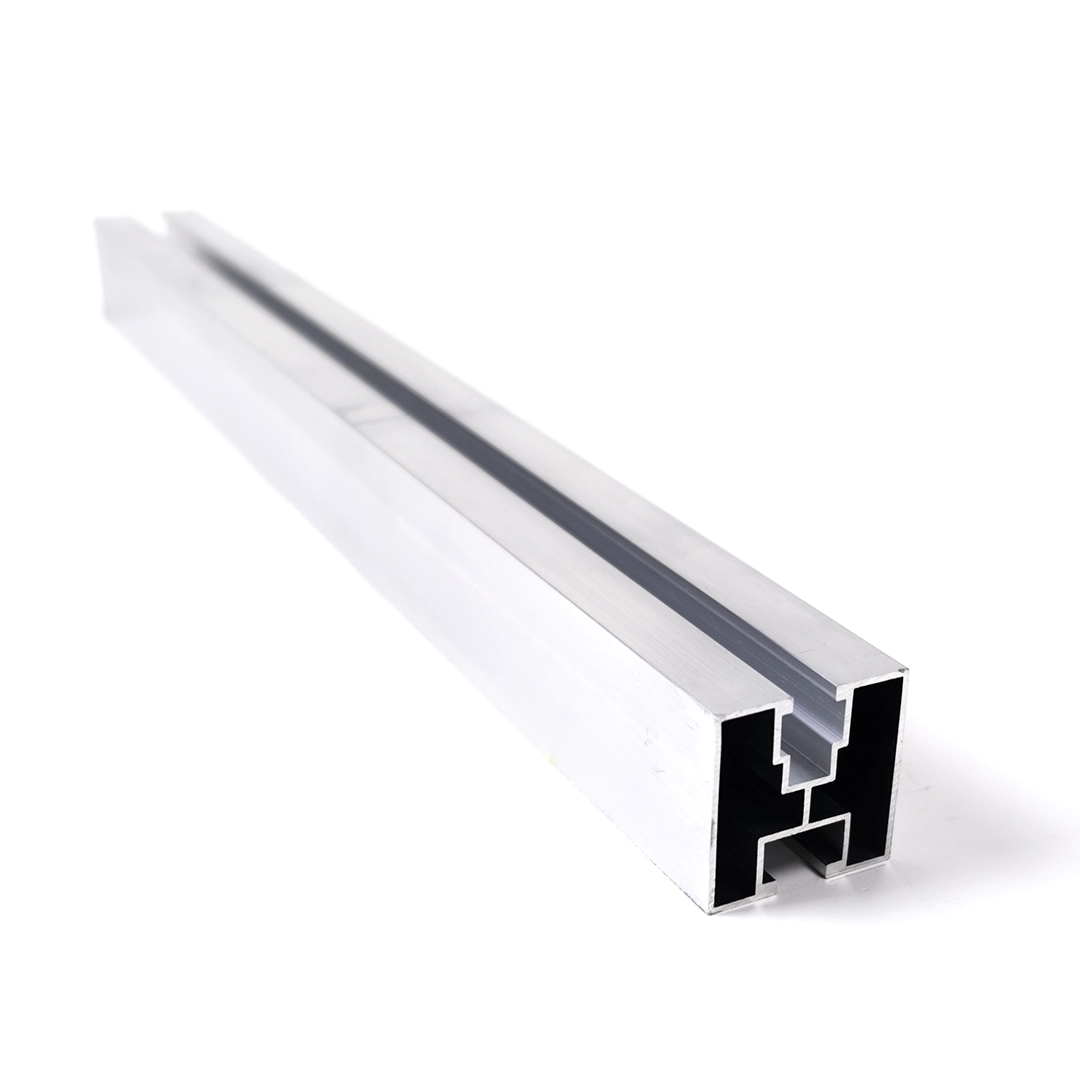

PV-alumiiniprofiili 40×40 mm – 665 cm kisko M10-pulteille

Alumiininen asennusprofiili 40x40 mm, jossa on kaksi kiskokanavaa

40x40 mm:n asennusprofiili, jonka pituus on 665 cm, on aurinkosähkömoduulien kannatinrakenteen perusosa. Alumiinista 6060 valmistettu profiili yhdistää alhaisen omapainon hyvään mekaaniseen kestävyyteen ja täydelliseen korroosionkestävyyteen. Kaksikanavainen poikkileikkausrakenne — yläkanava paneelien kiinnitysklemmareille ja alakanava kattokoukkuihin, adaptereihin tai kolmioihin liittämistä varten — mahdollistaa täydellisen alaskiskon rakentamisen yhdellä profiililla. Asennus perustuu kuusikulmapultteihin M10 DIN 933 alakanavassa sekä neliömuttereihin M8 yläkanavassa, mikä poistaa poraamisen tarpeen ja nopeuttaa kattotöitä. Profiili on saatavana myös mustana eloksoituna versiona, ja sen pituutta voidaan kasvattaa erikseen saatavilla olevilla profiililiittimillä.

Tärkeimmät edut asennusryhmille

Kaksikanavainen 40x40 mm:n poikkileikkaus mahdollistaa klemmarien kiinnityksen ja alusrakenteeseen liittämisen samanaikaisesti

Yhteensopivuus M10 DIN 933 -kuusikulmapulttien ja M8-neliömutterien kanssa — standardit kiinnityselementit

Korroosionkestävä alumiini 6060, joka soveltuu eloksointiin ja takaa kestävyyden ulko-olosuhteissa

Mahdollisuus yhdistää profiileja pidemmiksi osiksi erityisillä liittimillä

Seinämän paksuus 1,2 mm ja paino vain 0,82 kg/m — kevyt rakenne, joka helpottaa kuljetusta katolle

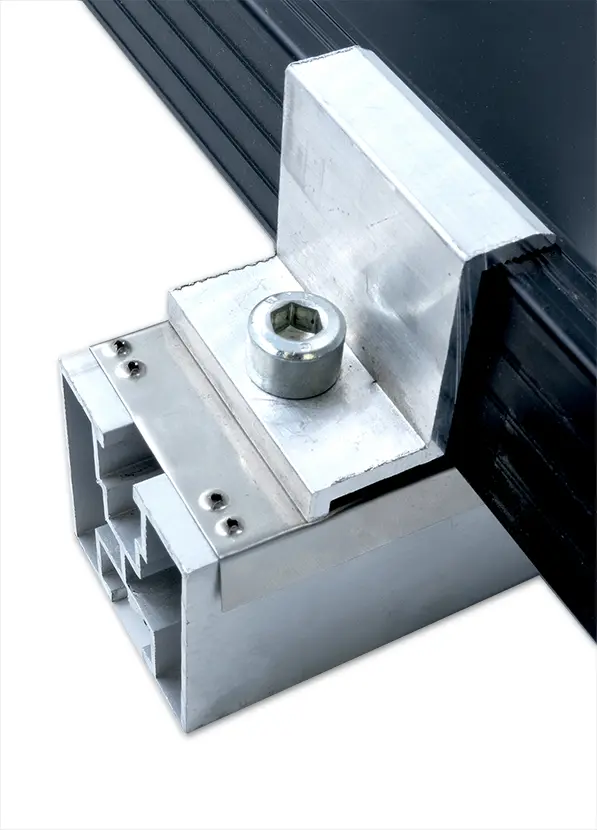

Klemmari kiinnitettynä alumiiniprofiilin 40x40 mm yläkanavaan — asennuksen yksityiskohta

Yläkiskokanava, jonka uran leveys on 10,8 mm, ottaa vastaan M8-neliömutterit, joilla kiinnitetään reuna- ja keskiklemmarit. Näin aurinkosähköpaneelit voidaan sijoittaa mihin tahansa kohtaan profiilia pitkin — ilman poraamista ja ilman lisäadaptereita. Alakanava, jonka aukko on 9 mm, toimii yhdessä M10-kuusikulmapulttien kanssa, joilla profiili liitetään kattokoukkuihin tai muihin alusrakenteen osiin. Tämä rakenne tekee koko järjestelmästä täysin säädettävän ja mahdollistaa profiilin tarkan asemoinnin kattopinnan suhteen.

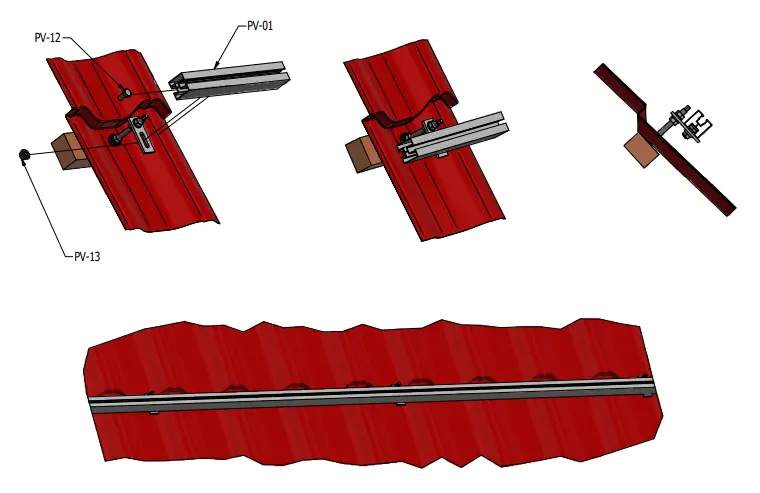

Alumiiniprofiilin asennuskaavio peltikattoiselle katolle koukkujen ja klemmarien kanssa

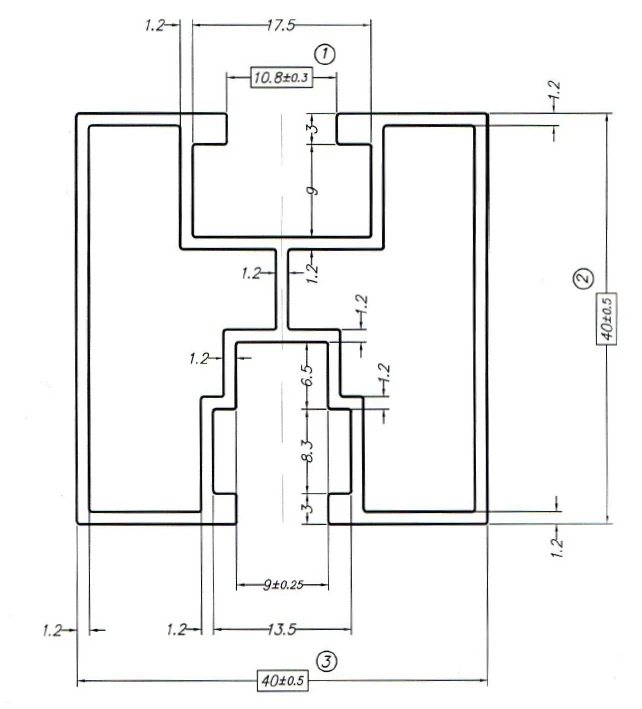

Tekninen piirustus profiilin 40x40 mm poikkileikkauksesta kanavien mitoilla ja seinämän paksuudella

Video, jossa esitellään alumiininen asennusprofiili 40x40 mm

Video, jossa esitellään PV-asennusprofiilin käyttö

Video, jossa esitellään aurinkosähköjärjestelmän asennus alumiiniprofiililla

Mitat

Poikkileikkaus (leveys x korkeus)	40 x 40 mm (toleranssi +/-0,5 mm)
Pituus	665 cm
Seinämän paksuus	1,2 mm
Paino metriä kohden	0,82 kg
Yläkanavan uran leveys	10,8 mm (toleranssi +/-0,3 mm)
Alakanavan uran leveys	9 mm (toleranssi +/-0,75 mm)

Materiaali ja viimeistely

Materiaali / seos	alumiini 6060
Pinnan viimeistely	käsittelemätön (mustana eloksoitu versio saatavana erikseen)
Väri	hopea (luonnollinen)

Asennus ja yhteensopivuus

Asennuskanava / uran tyyppi	ylä — PV-klemmarit; ala — koukut, adapterit, kolmiot
Yhteensopivat pultit	yläkanava: neliömutteri M8; alakanava: kuusikulmapultti M10 DIN 933
Katon / alustan tyyppi	kaltevat katot — peltikate, trapetsipelti ja muut (sopivilla koukuilla)
Liitäntätapa	profiililiittimet (saatavana erikseen)

Muut parametrit

Eloksoitu versio	kyllä (musta, saatavana erikseen)
Toimitus	FTL (täysi kuorma-auto)

Tekniset tiedot

Pituus [mm]	6650
Profiili [mm]	40×40
Uran tyyppi	Kuusioruuville
Pintakäsittely	Luonnollinen

Turvallisuus
