Reunapuristin H30 musta anodisoitu – PV-päätypuristin L50

Saatavuus: Varastossa (suuri määrä)

Toimitus: 8 Työpäivä

Paino: 0.02 kg

Hinta/ kpl: 0,35 € 0.35

sis. 25.5% ALV, ilman toimituskuluja

Nettohinta/ kpl: (0,28 €)

ilman 25.5% ALV, ilman toimituskuluja

* Pakkausvaihtoehdot:

Kpl.
Pakkaus: 250 kpl
Pakkaus: 5000 kpl
Pakkaus: 10000 kpl

määrä kpl

Yhteensä:

tuote ei saatavilla

lisää toivelistalle

* - Kenttä pakollinen

Arvostelu:

Myyjä: -

Tuotekoodi: PV-03-02

suosittele ystävälle

Kuvaus

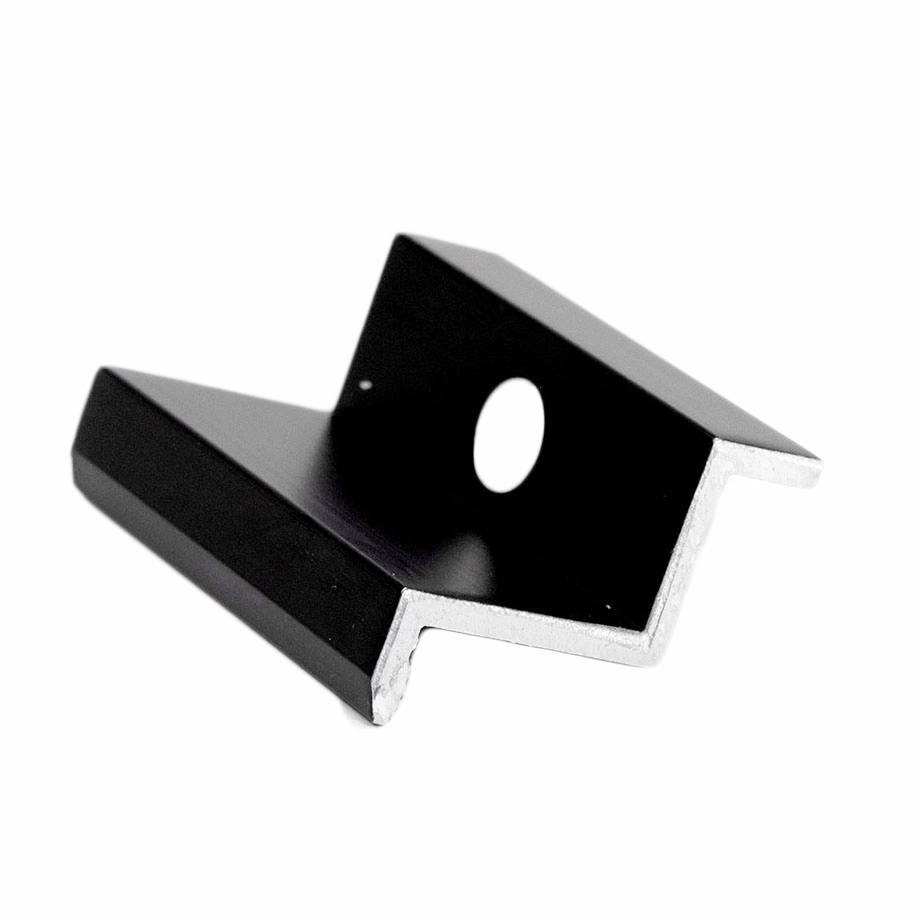

Reunapuristin H30 musta anodisoitu – PV-päätypuristin L50

Reunapuristin (päätypuristin) H30 aurinkosähköpaneelien ulkoreunan kiinnittämiseen, kehyksen paksuus 30 mm. Valmistettu alumiinista 6060 mustalla anodisoinnilla, joka lisää korroosionkestävyyttä ja antaa asennukselle esteettisen ulkonäön.

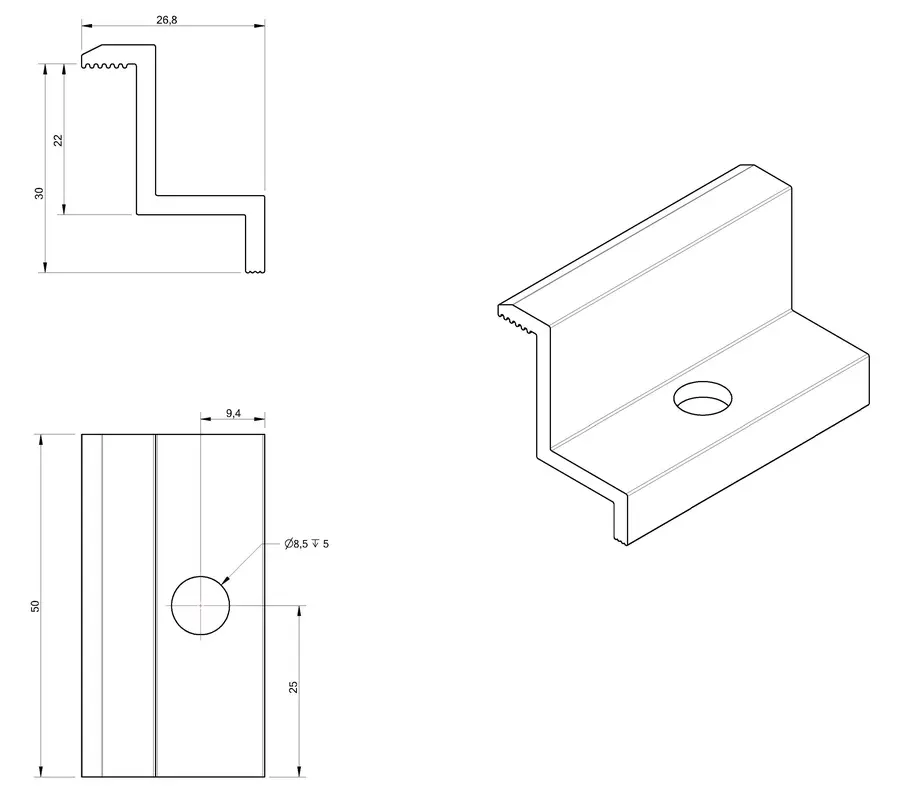

Reunapuristimen H30 tekninen piirustus – mittapiirrokset ja isometrinen näkymä

Käyttö ja asennus

Reunapuristin toimii viimeistelyosana aurinkosähkömoduulirivien päissä — sekä tasakattoja että viistokattoja varten. Paneelien kiinnittämiseen toisiinsa tulee käyttää keskipuristimia. Toimitukseen sisältyy vain alumiininen puristin — ruuvi ja mutteri on hankittava erikseen.

Yhteensopivuus asennusprofiilien kanssa

Alumiiniprofiilit kuusiokantaruuvia varten

Alumiiniprofiilit T-ruuvia varten

Trapetsiprofiilit trapetsipeltikatoille

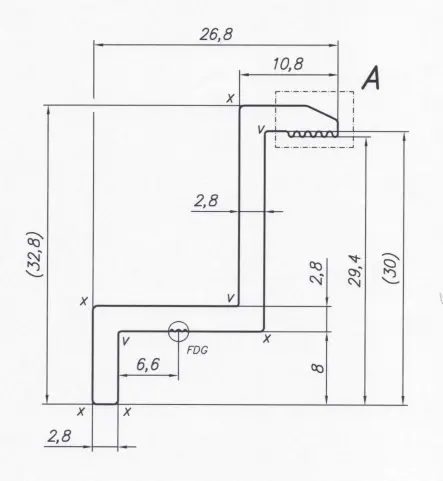

Reunapuristimen H30 profiilin mittapiirustus – poikkileikkaus yksityiskohtaisilla mitoilla

Mitat ja tekniset ominaisuudet

Leveys: 26,8 mm

Kokonaiskorkeus: 32,8 mm

Työkorkeus (H): 30 mm

Pituus: 50 mm

Asennusreikä: Ø8,5 mm (M8-ruuvia varten)

Seinämän paksuus: 2,8 mm

Materiaali: alumiini 6060

Pinnoite: musta anodisointi

Väri: musta

Kuusiokolopultin DIN 912 valinta

Profiilityyppi	Ruuvin koko
T-profiili	M8x20
Kuusioprofiili	M8x20
Trapetsisilta (uraa varten)	M8x20
Trapetsisilta (kuusiokantaruuvia varten)	M8x20

Suositeltu kiristysmomentti tulee valita aurinkosähköpaneelin valmistajan ohjeiden mukaisesti.

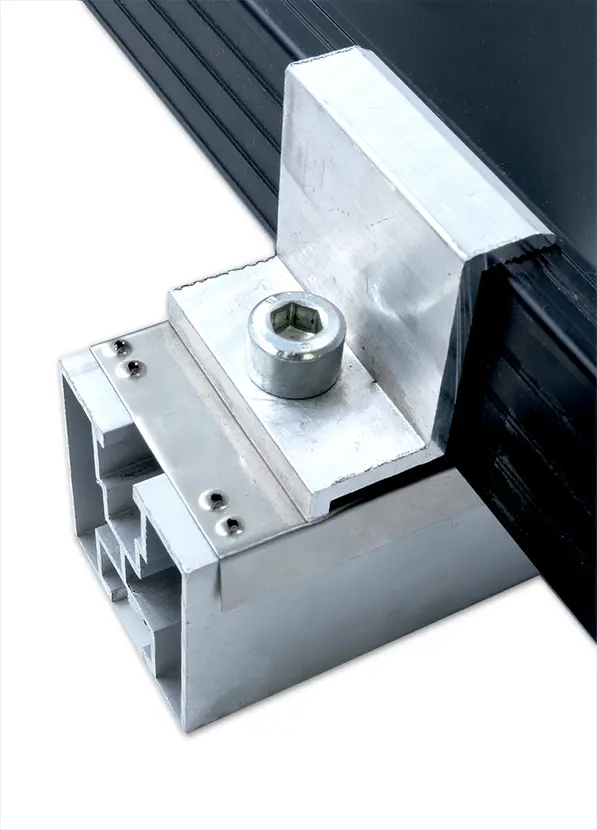

Reunapuristimen asennuskaavio liukuvalla urapalalla ja ruuvilla alumiiniprofiilissa

Asennuskaaviossa esitetään, miten reunapuristin asennetaan alumiiniprofiiliin liukuvan urapalan ja kuusiokoloruuvin avulla. Puristin painaa aurinkosähkömoduulin reunaa, mikä varmistaa vakaan ja turvallisen kiinnityksen.

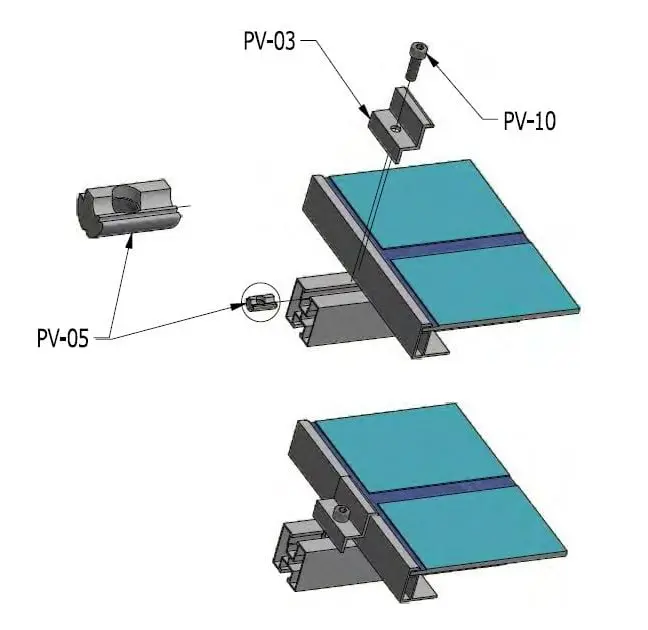

Ohjeet liukuvien urapalojen ja ruuvien asentamiseen aurinkosähköjärjestelmän alumiiniprofiiliin

Tekniset tiedot

Puristintyyppi	Päätypidin
Paneelin paksuus [mm]	30
Väri	Musta
Maadoitustappi	Ei
Lisävarusteet	Ei lisävarusteita
